multimedia Stealth Box Bagagliaio Rio 2015

Discussione in 'Kia Rio UB (2011-2016)' iniziata da Inziga72, 28 Gen 2016.

  1. Inziga72

    Inziga72 Utente attivo

    Messaggi:
    72
    "Mi Piace" ricevuti:
    68
    Registrato:
    20 Nov 2015
    Provincia:
    VA
    Kia:
    Rio
    Motorizzazione:
    1.4 CRDi Cool
    Anno:
    2015
    Ciao a tutti,
    Eccomi con un progettino "Stealth Box Bagagliaio" che intendo realizzare nei prossimi mesi (visto che il tempo che ho a disposizione è veramente poco)....
    Questo però mi darà la possibilità di fare delle foto in corso d'opera per mostrare i vari passaggi.... (magari a qualcuno interesserà prendere spunto per qualche suo progetto)...
    Dopo questa premessa partiamo con la spiegazione del perchè vorrei farlo....
    - Avere a disposizione un vano nascosto dove riporre in modo ordinato..... ombrello di emergenza (chi non lo ha in macchina),borse della spesa, attrezzi per la pulizia, giubbino catarifrangente ed altro...
    - Avere la possibilità di installare, in un futuro un Subwoofer (non esagerato) + amplificatore/i.
    - E nonostante la perdita di litraggio utile nella parte inferiore del vano carico....recuperare la differenza di altezza tra sedili abbattuti e lo stesso pianale di carico(circa 90mm) per favorire lo scorrimento di cose ingombranti a sedili abbattuti..

    Ora, dopo aver avuto l'idea iniziale... ho preso qualche misura e ho realizzato un piccolo schizzo preliminare di come potrebbe venire in linea di massima, e aver un punto di partenza per stilare una lista delle cose da fare e da reperire....
    questo e quello che ne è venuto fuori...

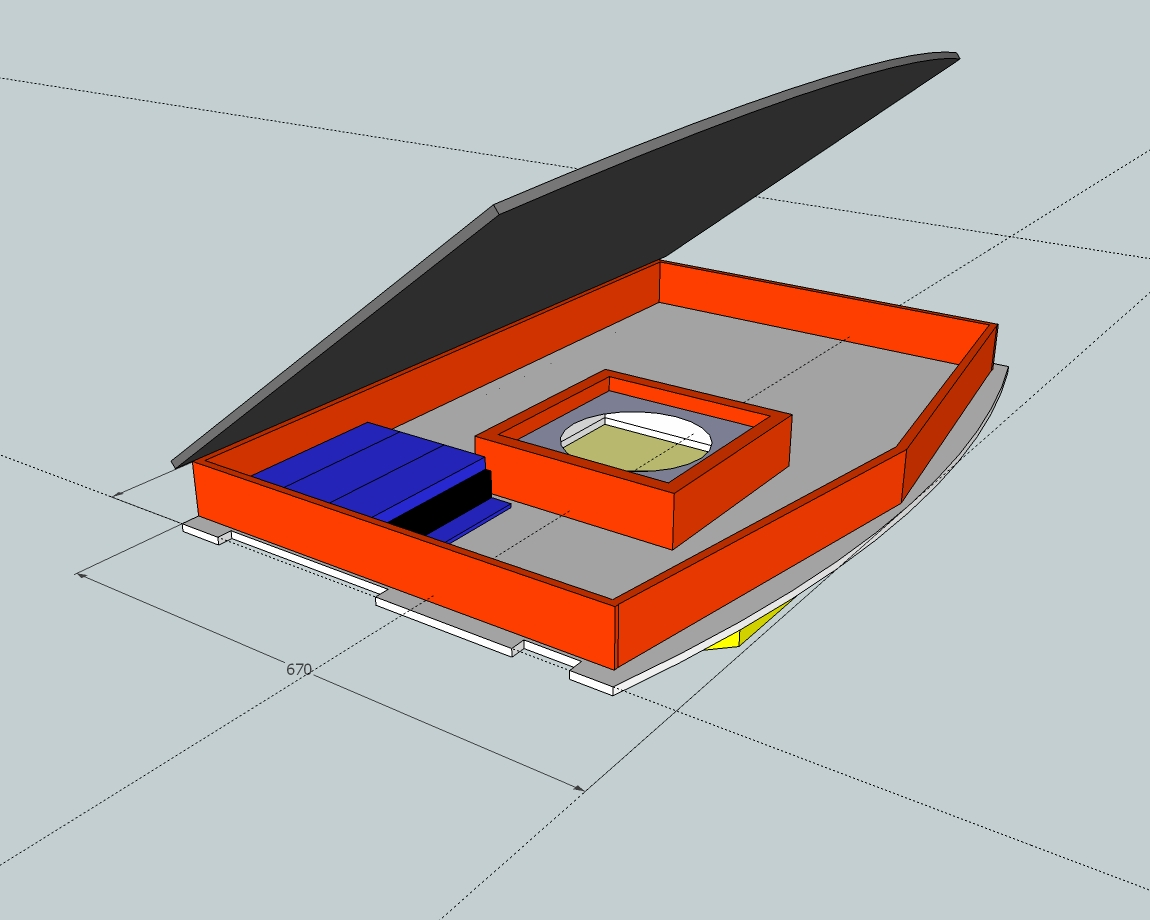

    fig.1 Subwoofer Box Kia Rio.jpg

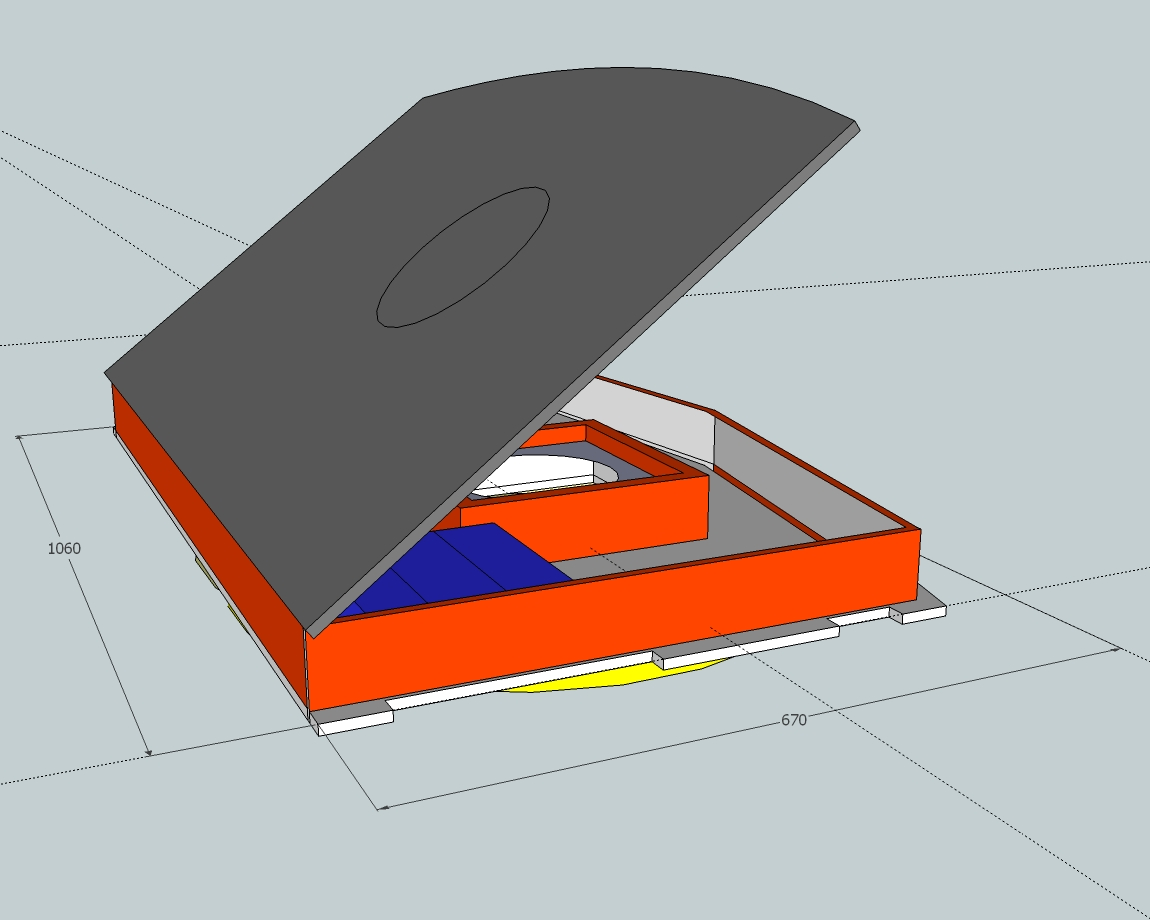

    fig.2 Subwoofer Box Kia Rio 2.jpg

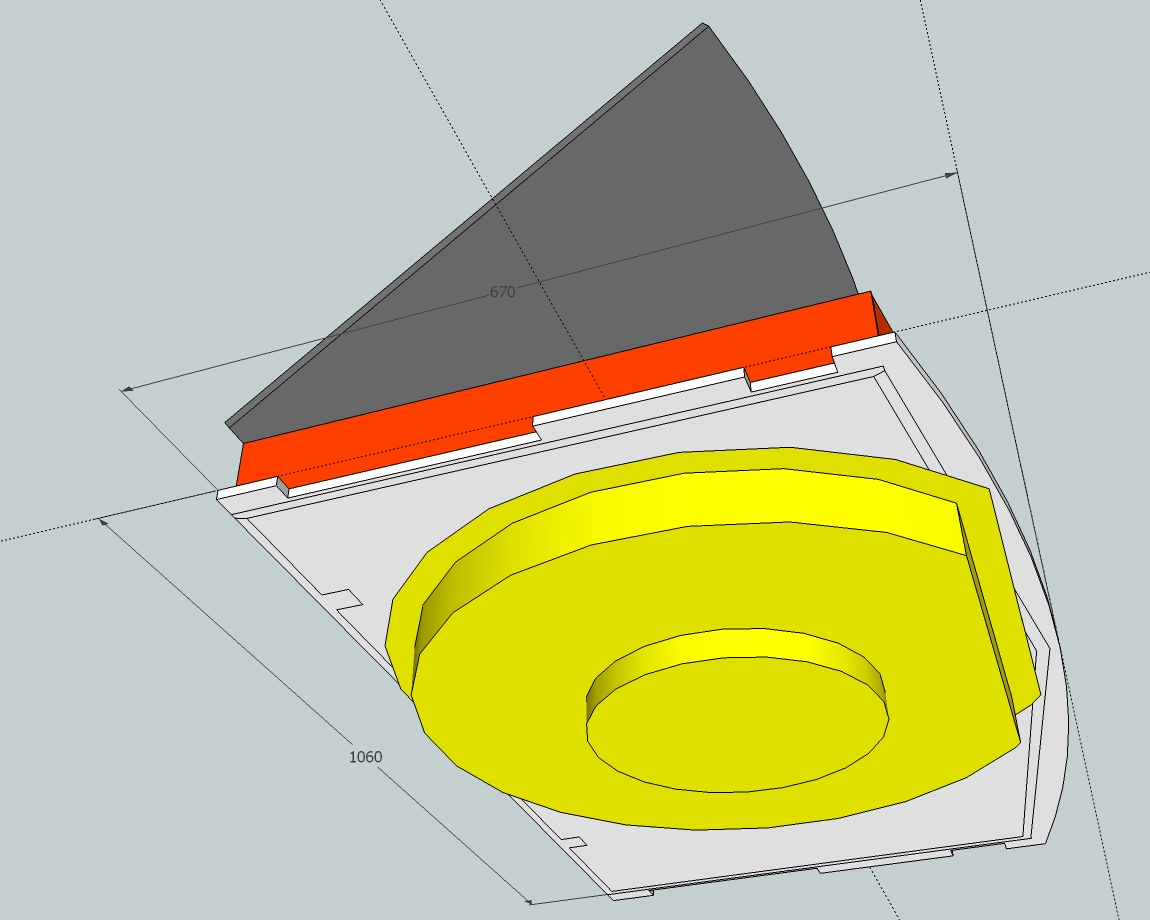

    fig.3 Subwoofer Box Kia Rio 3.jpg
    Qualunque domanda critica costruttiva o commento saranno ben accetti!!!
    To Be Continued.....


    Files Allegati:

    Ultima modifica: 29 Gen 2016
    A radu e Gianluca88 piace questo messaggio.
  2. slivero

    slivero Utente attivo

    Messaggi:
    80
    "Mi Piace" ricevuti:
    10
    Registrato:
    1 Lug 2015
    Provincia:
    NA
    Motorizzazione:
    Kia Rio 1.4 CRDi HighTech
    l'idea è ottima, però da un punto di vista sonoro, ti consiglio l'installazione di un sub in una cassa standard, reflex o chiusa che sia.. perchè rendono sempre e comunque di più rispetto ai sub piatti.. collegato con qualche spinotto tipo faston lo togli ogni volta che necessiti in pochi secondi...

    per il resto il progetto mi piace,stavo pensando di fare anch io qualcosa di simile a dirla tutta

  3. Inziga72

    Inziga72 Utente attivo

    Messaggi:
    72
    "Mi Piace" ricevuti:
    68
    Registrato:
    20 Nov 2015
    Provincia:
    VA
    Kia:
    Rio
    Motorizzazione:
    1.4 CRDi Cool
    Anno:
    2015
    Si Slivero....la cassa per il (futuro) Subwoofer è chiusa....il box lo farei in fibra di vetro...ed è quello in giallo fissato sotto il pannello inferiore (fig.3)....prenderebbe lo spazio vuoto tra il ruotino di scorta (che ho in dotazione) e il pianale inferiore..
    Così come progettato è di circa 19lt.... diametro 650mm nella parte a contatto del pianale per un altezza di 55mm e di diametro 300mm per ulteriori 30mm nella parte bassa che si infilerebbe dentro il cerchione del ruotino...il tutto con le dimensioni leggermente inferiori agli ingombri lamiera/ruotino per non rischiare di toccarli (spazio nel quale inserirò dei distanziali in spugna per rinforzare la struttura in appoggio e abbassare il pericolo di vibrazioni)....

  4. slivero

    slivero Utente attivo

    Messaggi:
    80
    "Mi Piace" ricevuti:
    10
    Registrato:
    1 Lug 2015
    Provincia:
    NA
    Motorizzazione:
    Kia Rio 1.4 CRDi HighTech
    Ottimo, in tal caso dovrai preoccuparti solo di scegliere un sub adatto a lavorare in quelle condizioni, forse spenderai qualcosina in più per avere qualcosa di buono, in compenso però non hai ingombri, e non è poco! Bel progetto! ;)

  5. Inziga72

    Inziga72 Utente attivo

    Messaggi:
    72
    "Mi Piace" ricevuti:
    68
    Registrato:
    20 Nov 2015
    Provincia:
    VA
    Kia:
    Rio
    Motorizzazione:
    1.4 CRDi Cool
    Anno:
    2015
    Grazie....

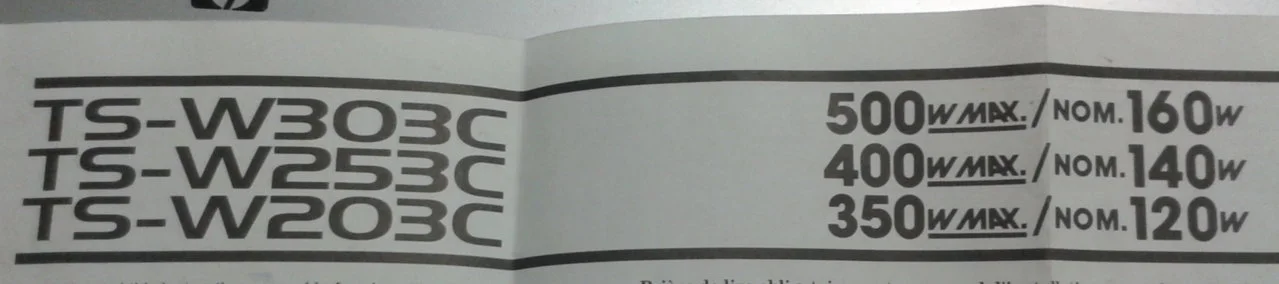

    il Woofer ci sarebbe già... rimasuglio di impianti precedenti ( a costo 0) un Pioneer TS-W203C
    fig.4

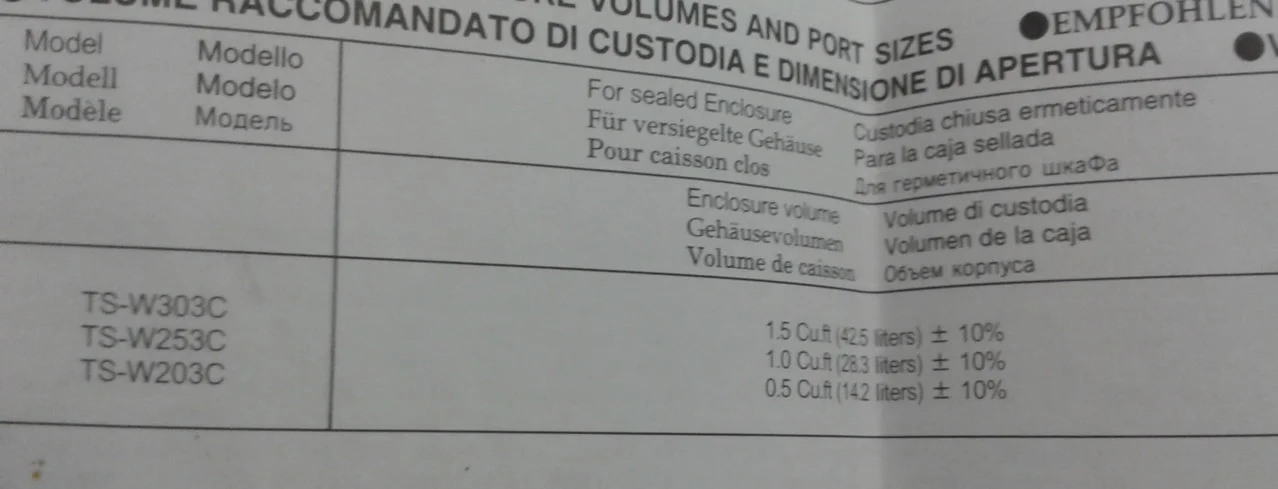

    Che da tabella allegata ha bisogno di circa 14lt..
    fig.5

    Ultima modifica: 29 Gen 2016
  6. slivero

    slivero Utente attivo

    Messaggi:
    80
    "Mi Piace" ricevuti:
    10
    Registrato:
    1 Lug 2015
    Provincia:
    NA
    Motorizzazione:
    Kia Rio 1.4 CRDi HighTech
    uhm che roba.. io ho da poco acquistato un ts 810 wx usato, un 30cm in cassa reflex da 37 litri e sono rimasto molto soddisfatto..

    questo modello da te indicato dovrebbe esse un 20cm, a intuito, in cassa chiusa.. considerando il posto in cui lo alloggerai e con un passa basso non oltre gli 80 Hz, dovrebbe bastare a meno che tu non voglia fare un fronte ad alta efficienza, con pressioni alte..

    che tipo di impianto audio hai in mente?

  7. Inziga72

    Inziga72 Utente attivo

    Messaggi:
    72
    "Mi Piace" ricevuti:
    68
    Registrato:
    20 Nov 2015
    Provincia:
    VA
    Kia:
    Rio
    Motorizzazione:
    1.4 CRDi Cool
    Anno:
    2015
    Non voglio avere un impianto da gara...vorrei solo avere dei buoni bassi (in futuro) e una separazione di toni più efficiente di quella ora presente....

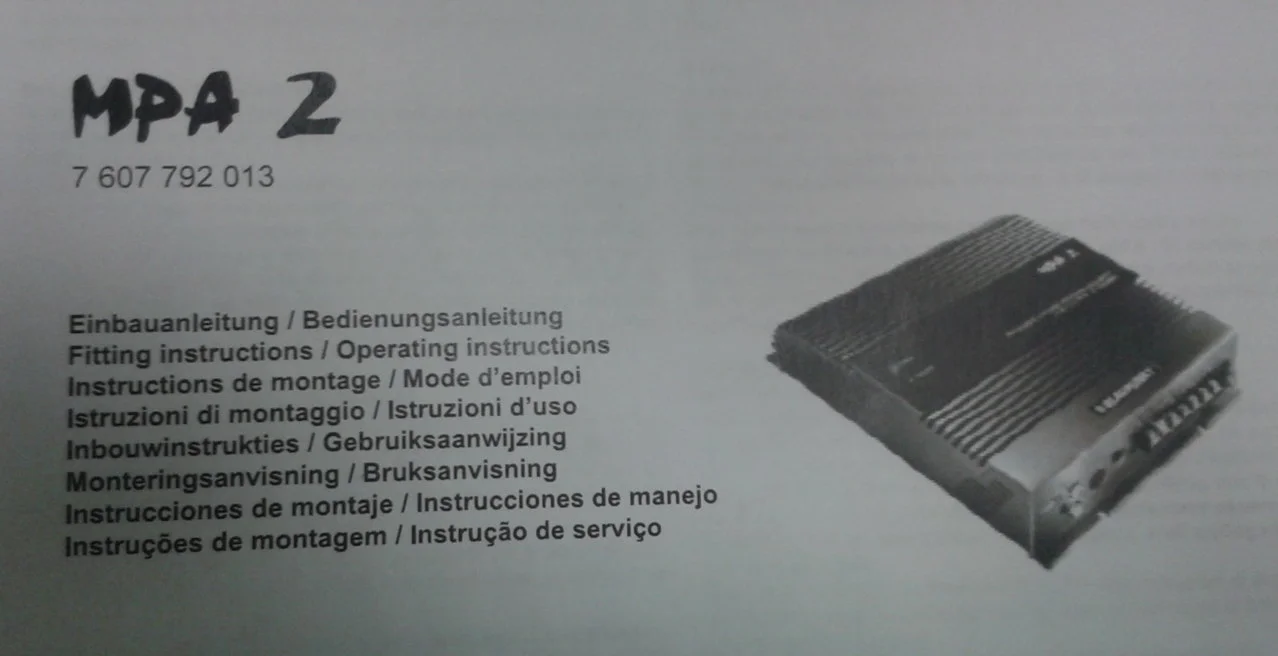

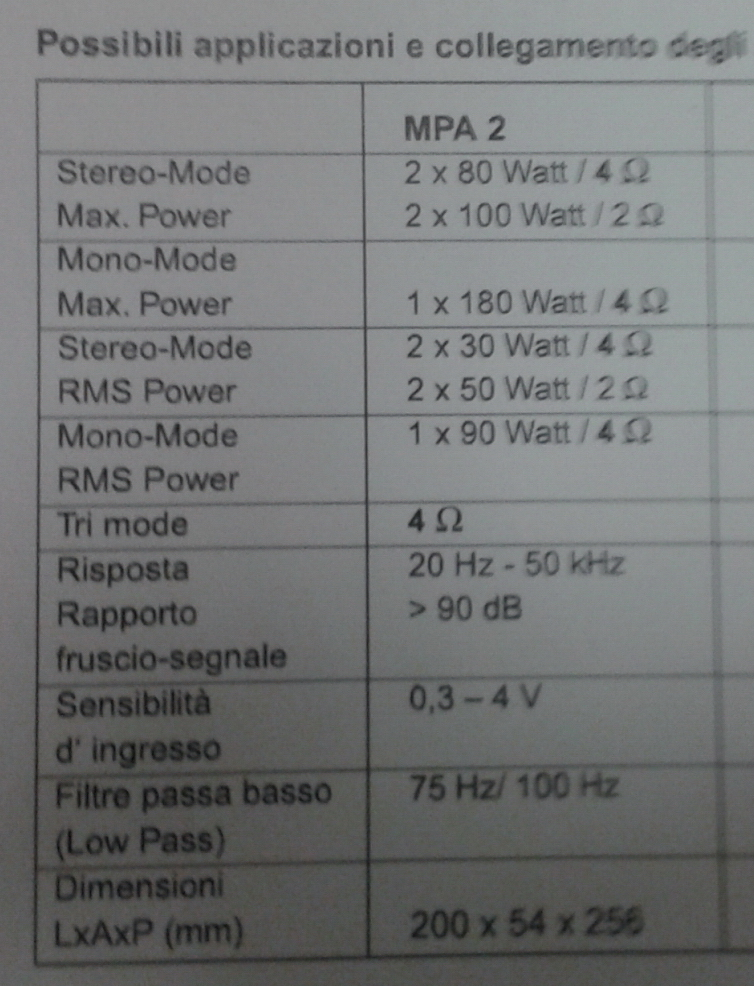

    il sub verrebbe alimentato da un'ampli della blaupunkt MPA2 (anche lui rimasuglio) il vantaggio è che ha anche l'ingresso "Hight level" per prendere il segnale anche dalla sorgente originale.
    fig.6
    fig.7

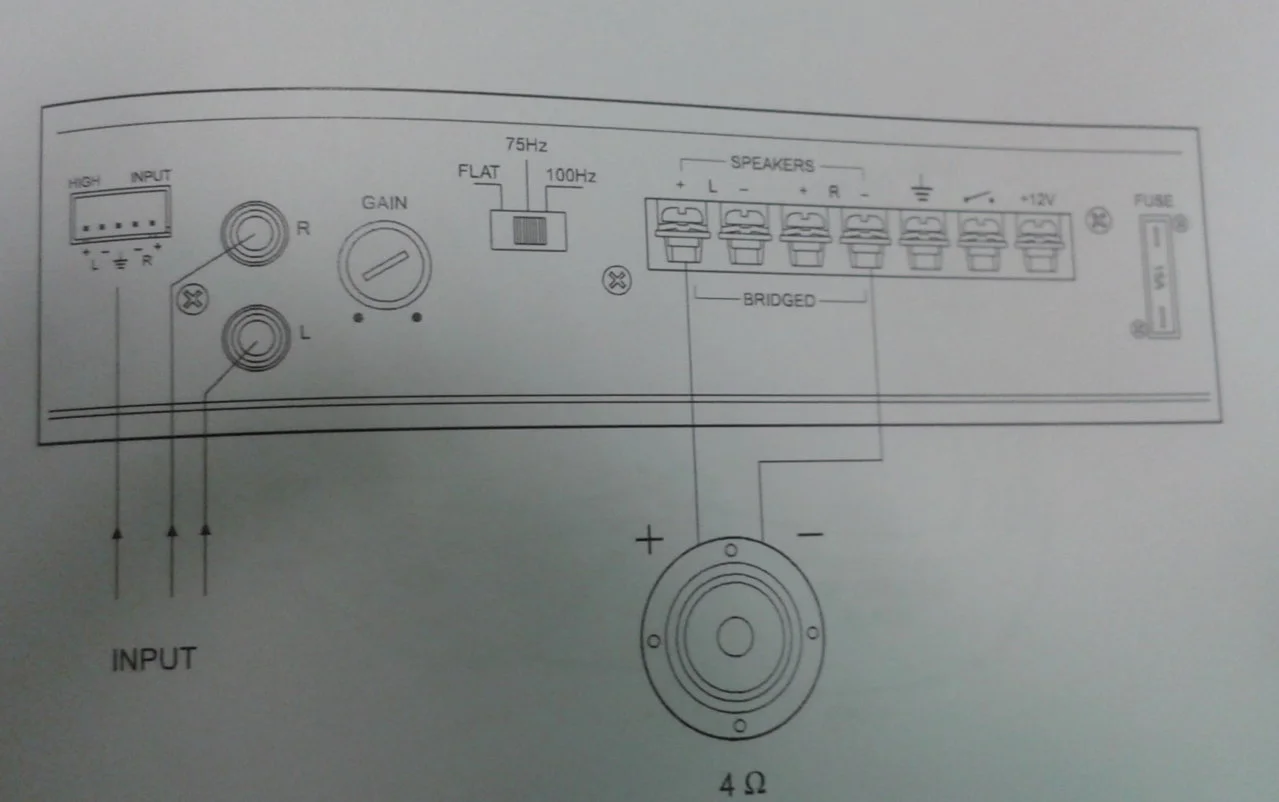

    l'amplificatore ha il crossover attivo.... posso scegliere tra Flat - 75Hz -100Hz in base ha come reagisce il woofer.
    fig.8
    Tutto questo viene tenuto presente ma al momento non è lo scopo principale del box.


    Files Allegati:

  8. slivero

    slivero Utente attivo

    Messaggi:
    80
    "Mi Piace" ricevuti:
    10
    Registrato:
    1 Lug 2015
    Provincia:
    NA
    Motorizzazione:
    Kia Rio 1.4 CRDi HighTech
    un po' scarsino l'ampli, va ascoltato ma sulla carta non mi convince per niente..cmq poi magari apri un post nella sezione audio a suo tempo, stiamo un po' divagando dal topic iniziale!

  9. Inziga72

    Inziga72 Utente attivo

    Messaggi:
    72
    "Mi Piace" ricevuti:
    68
    Registrato:
    20 Nov 2015
    Provincia:
    VA
    Kia:
    Rio
    Motorizzazione:
    1.4 CRDi Cool
    Anno:
    2015
    Si vero....ma a costo 0....andrà bene per i primi passi.
    Ora un piccolo update sul progetto....

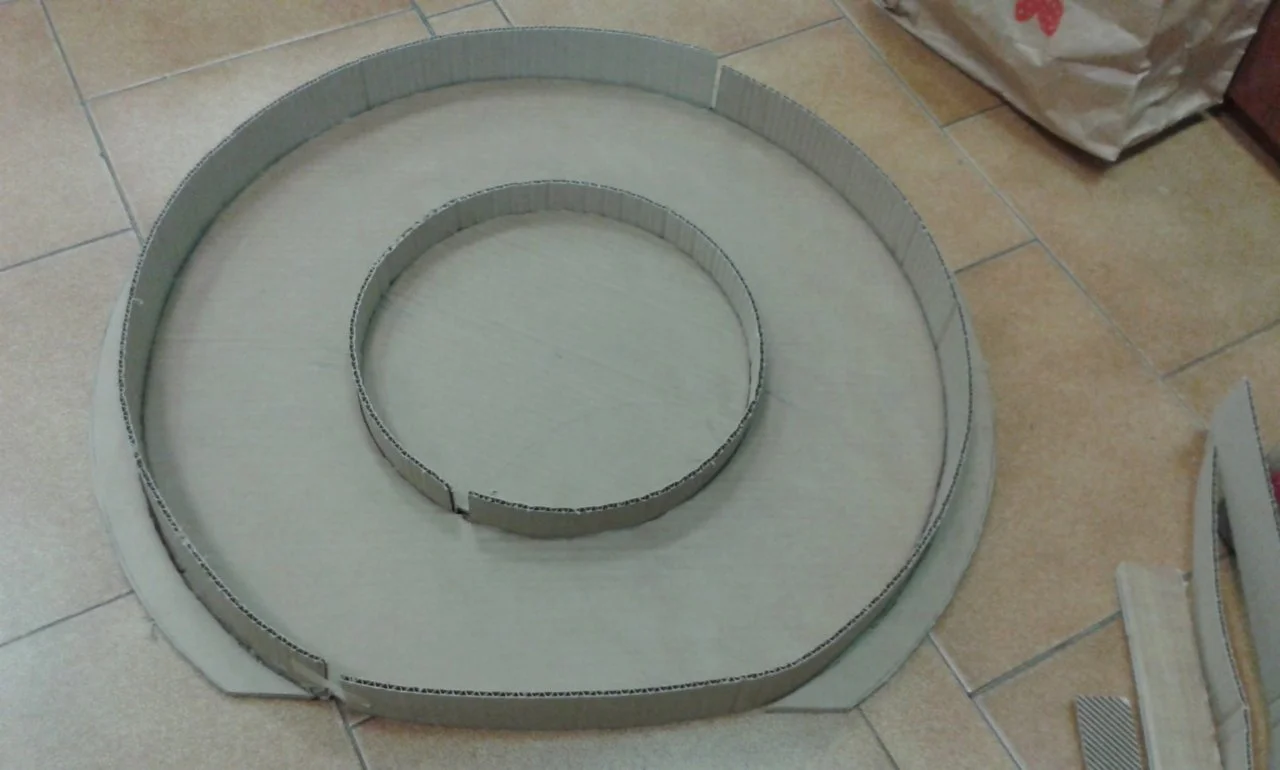

    - Realizzato le dime (in cartone robusto) che una volta unite a misura con colla a caldo e foderate con foglio di alluminio, fungeranno da base per verifica ingombri, eventuali interferenze durante la rimozione del ruotino in caso di foratura (che spero non succeda mai) e a seguire faranno da stampo per la vetroresina.
    Fig.9

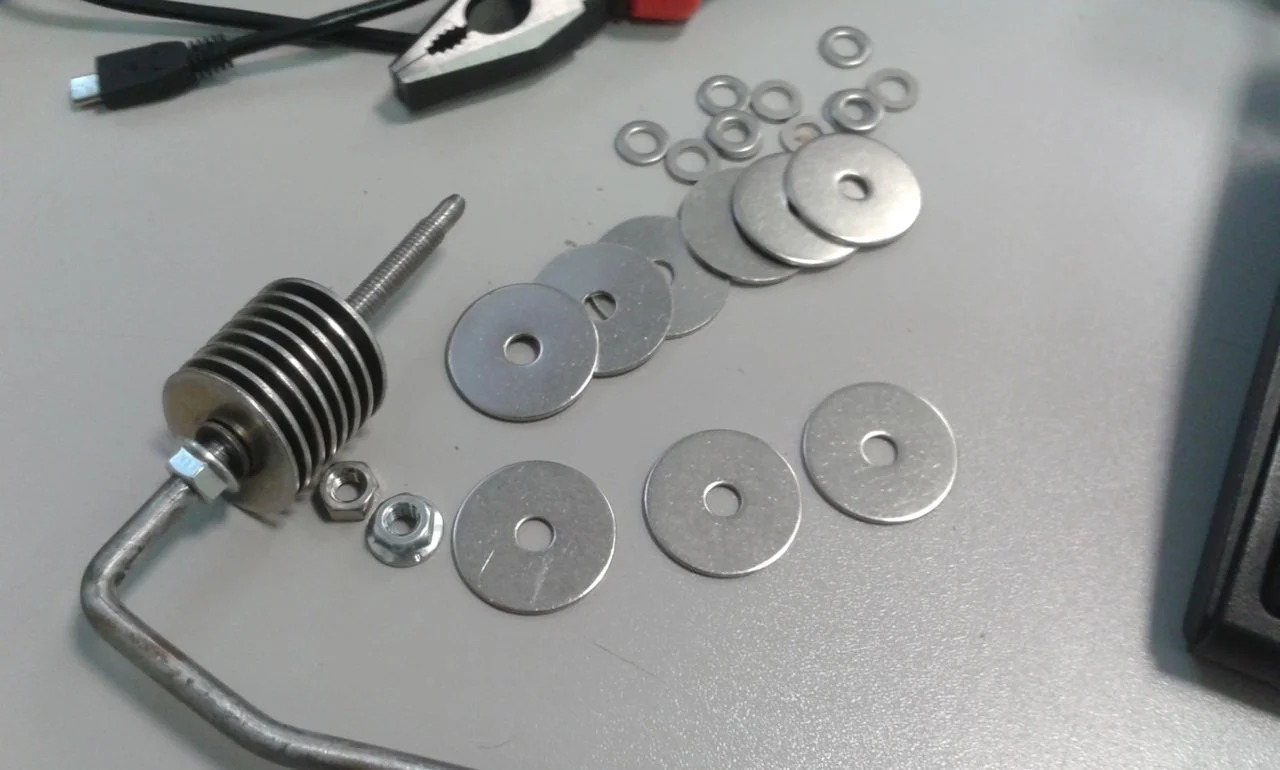

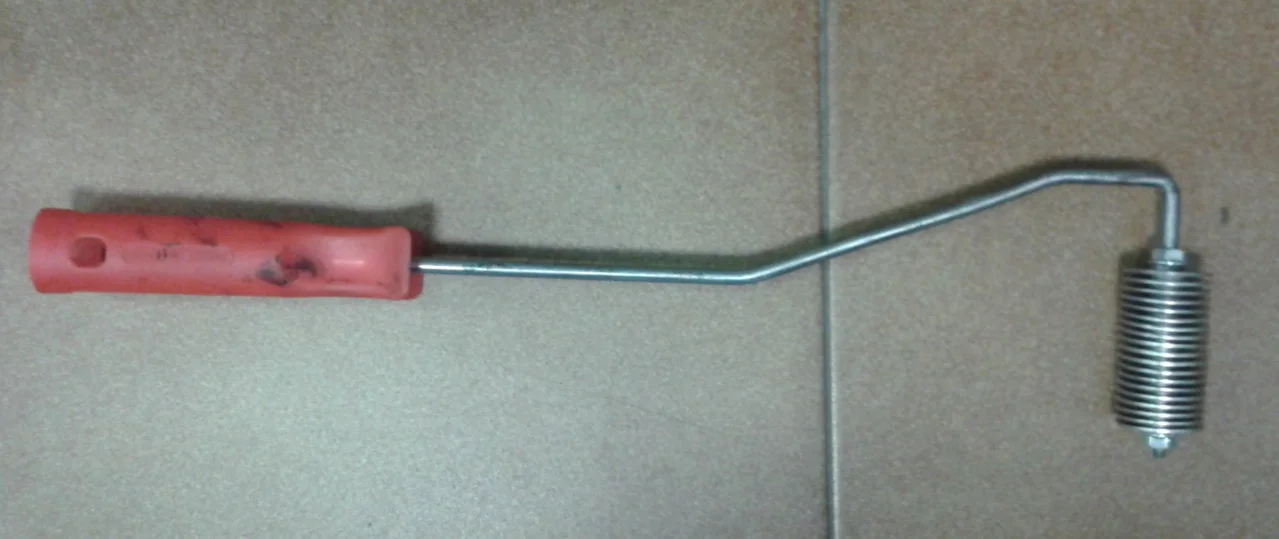

    - realizzato con un vecchio rullino per imbiancatura e rondelle di diametri esteri diversi....l'attrezzo che mi permetterà di rimuovere le bolle d'aria durante le fase di stesura della vetroresina (molto importante per eliminare rischi di crepature e malformazioni).
    fig.10
    fig.11
    Avanti a piccoli passi.....

  10. tommolo79

    tommolo79 Utente famoso Membro dello Staff Moderatore globale

    Messaggi:
    4,859
    "Mi Piace" ricevuti:
    821
    Registrato:
    3 Gen 2015
    Provincia:
    Roma
    Motorizzazione:
    Cee'd sw
    Ho spostato nella sezione "impianti audio-multimediali"!
    Complimenti per il progetto! ;)

  11. Inziga72

    Inziga72 Utente attivo

    Messaggi:
    72
    "Mi Piace" ricevuti:
    68
    Registrato:
    20 Nov 2015
    Provincia:
    VA
    Kia:
    Rio
    Motorizzazione:
    1.4 CRDi Cool
    Anno:
    2015
    Ok... dovendo rimandare i lavori di assemblaggio e vetroresinatura della vasca inferiore (vedi fig.9) per la temperatura troppo bassa di questo periodo..... e in attesa dei pannelli da 10mm di spessore in multistrato già tagliati a misura..... di ingombro 1060x670mm ....mi sto dedicando alla ricerca ed acquisto dei componenti di ferramenta che mi serviranno per il progetto...
    Tipo...

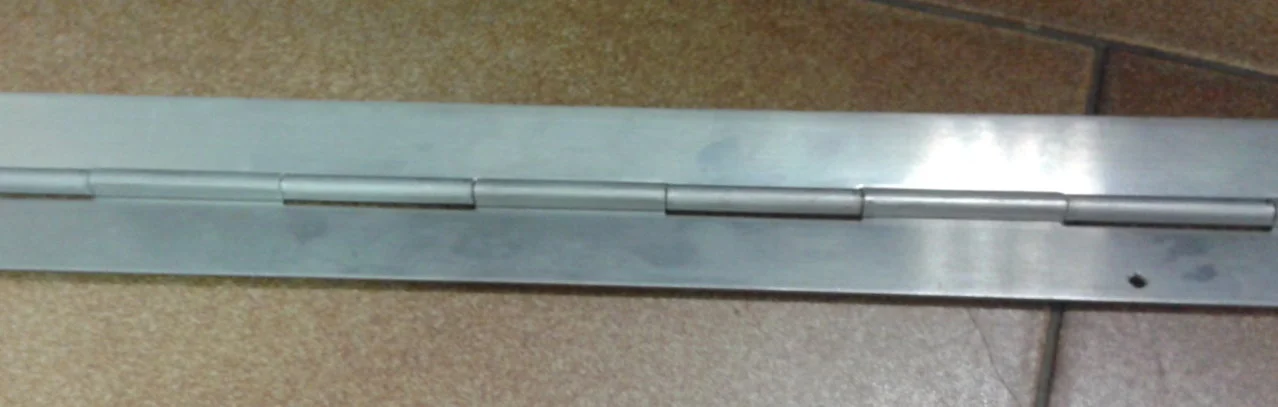

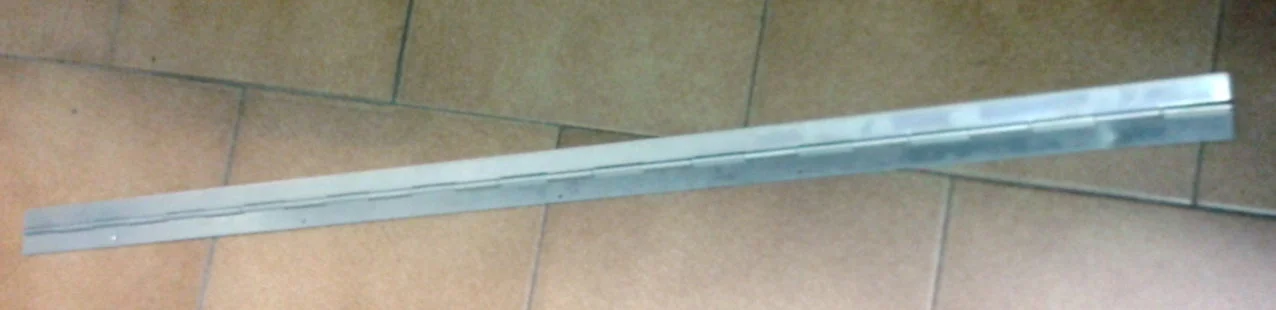

    fig.12 : Cerniera per l'apertura del pannello superiore (in alluminio per pesare meno) rimasuglio di un vecchio mobile fatto in casa.
    Fig.13 particolare della cerniera

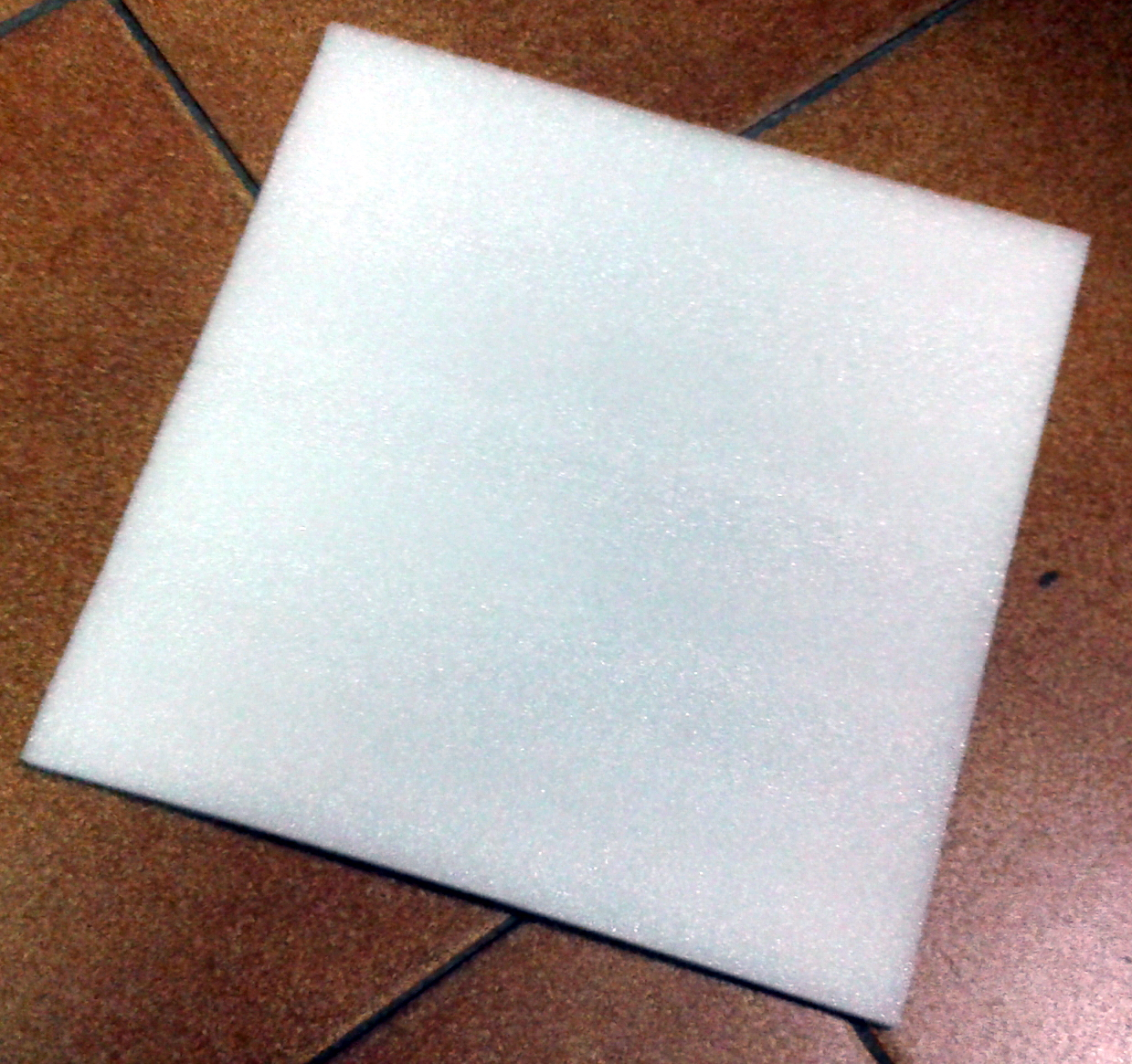

    Il Tappetino di spugna da imballo (trovato nel cassone dello scarto in ditta) da dove ricavare i "damper" per colmare il gap che si creerà tra la vasca del sub e il ruotino di scorta (circa 5mm) questo aiuterà a rendere più rigido il sistema della vasca e permetterà di sgravare il peso della vasca sul ruotino e sottraendolo dal pannello inferiore del Box.
    fig.14

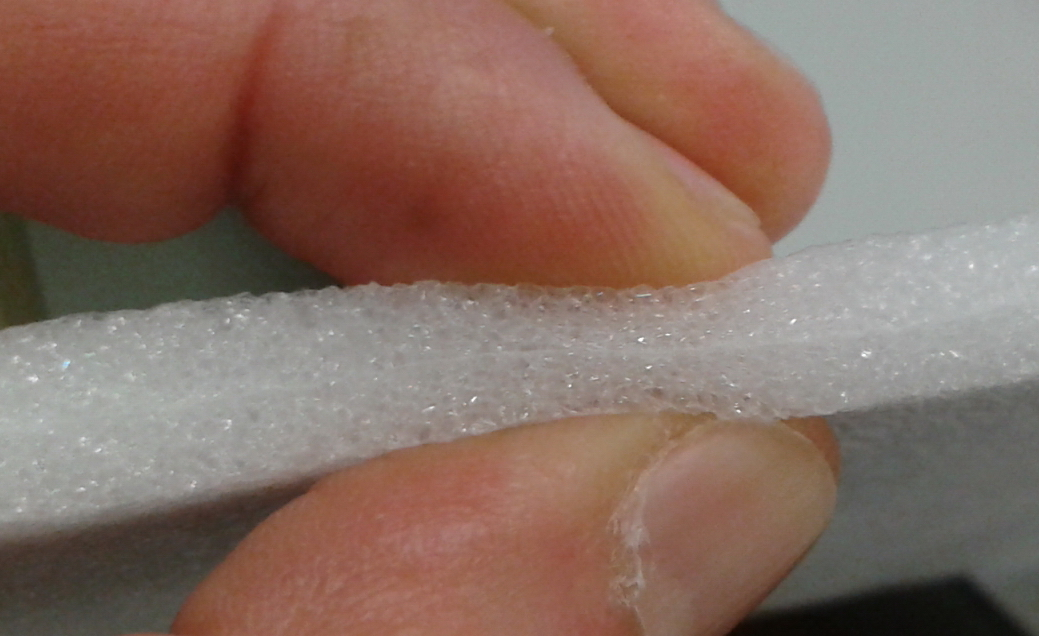

    fig.15 : particolare dello spessore e consistenza del tappetino "damper"
    Ed altro ancora......
    - Post doppio unito -, 2 Feb 2016, Original Post Date: 2 Feb 2016 ---
    trovati anche....

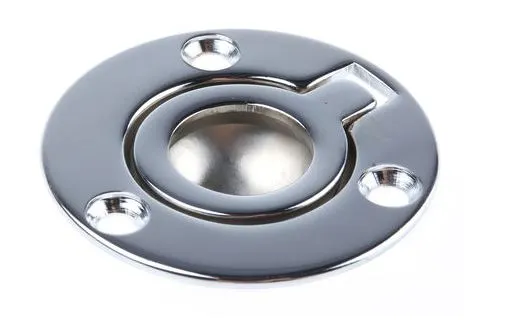

    Maniglia incassata per permettere l'apertura del pannello superiore in maniera comoda.
    fig.16
    Maniglia incassa dia38.JPG

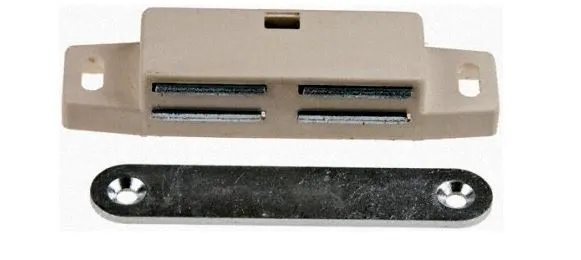

    e i magneti da 5kg per tener chiuso il box e non permettere che "sballonzoli" durante la marcia.
    fig.17
    Magnete ritenuta.JPG
    per il momento tanta teoria e poca sostanza....spero di iniziare a breve con un pò più di "Hard work".

    Ultima modifica: 2 Feb 2016
  12. Francy

    Francy Utente famoso

    Messaggi:
    2,614
    "Mi Piace" ricevuti:
    486
    Registrato:
    26 Ott 2014
    Provincia:
    PI
    Kia:
    Rio
    Motorizzazione:
    1.4 CRDI Cool
    Anno:
    2014
    Conviene se fai una parte di cassa chiusa e una parte in cassa aperta e fai alzare tutto il sistema, non solo la parte superiore...
    Il Sub lo metti con la bobina rivolta verso l'interno (la parte che si muove, sarà dentro alla cassa creata) e il magnete rimane all'interno del vano ruota di scorta libero...

    Quando alzi viene su tutto, legni + sub ed estrai la ruota di scorta ;)
    Stasera se ho tempo ti faccio un disegno o modifico una delle tue immagini...
    - Post doppio unito -, 2 Feb 2016, Original Post Date: 2 Feb 2016 ---

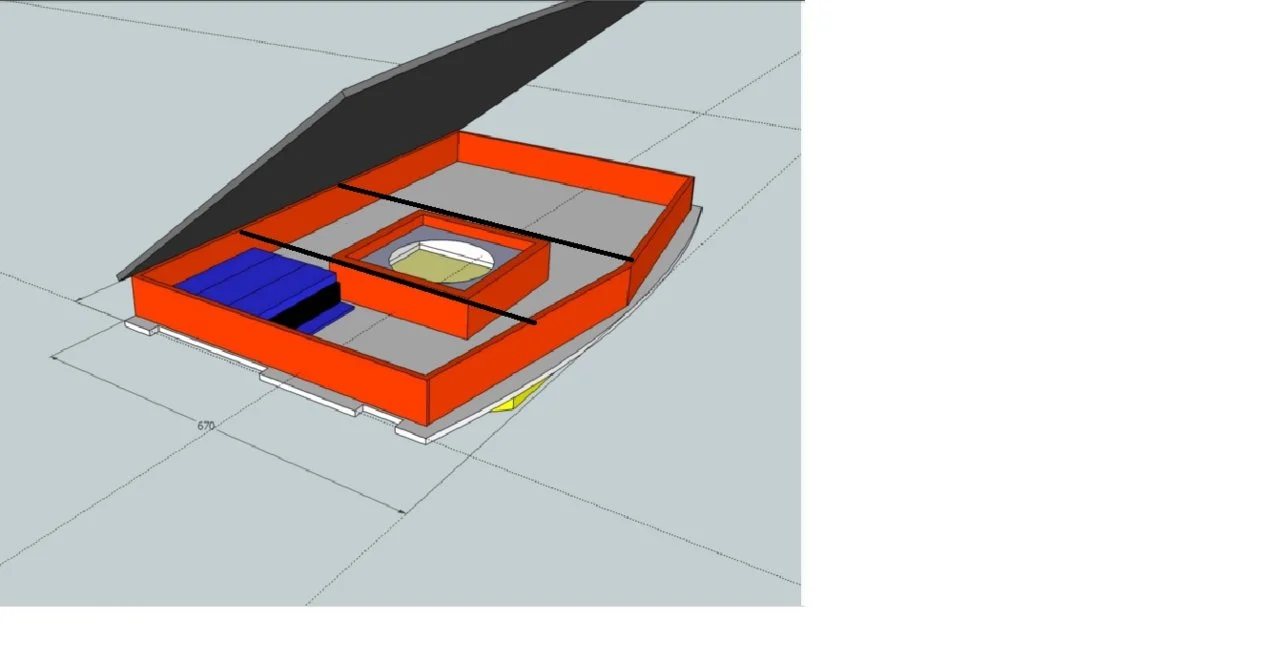

    L'ho fatta al volo con Paint, ti ho fatto due linee dove fossi in te taglierei la scatola e la dividerei in 3 vani, il centrale da riservare alla cassa di risonanza del SUB, i 2 laterali per alloggiamento ampli/crossover/OEM Integrator....
    SUB1.jpg Volendo potresti tirare le 2 linee nere al limite del vano ruota di scorta e tirare su il coperchio che fa da tappo alla scatola del Sub, verrebbe via tappo + vano cassa per sub + sub attaccato...

  13. Inziga72

    Inziga72 Utente attivo

    Messaggi:
    72
    "Mi Piace" ricevuti:
    68
    Registrato:
    20 Nov 2015
    Provincia:
    VA
    Kia:
    Rio
    Motorizzazione:
    1.4 CRDi Cool
    Anno:
    2015
    Grazie Francy per la tua opinione...

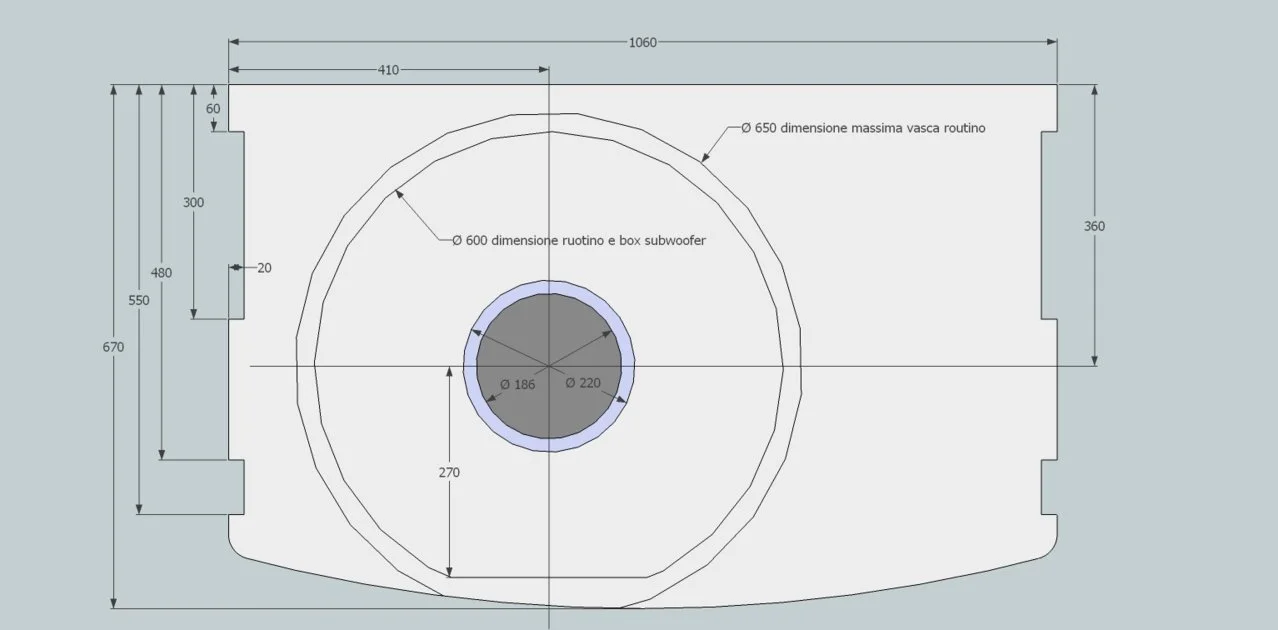

    Il sub avrà una cassa chiusa dedicata, fissata sotto il panello inferiore (particolare giallo che si vede in fig.3)...purtroppo non è possibile dividere il box "principale" in tre poichè perderei tutto lo spazio a sinistra...se come dici allargassi il taglio per far uscire il ruotino... come si può vedere dal progetto del pannello inferiore (ho riportato le misure del vano ruotino e quelle della cassa chiusa per il sub...
    fig.18
    Pannello inferiore.jpg
    Ma prendendo spunto dal tuo suggerimento.... e di questo ti ringrazio.... cercherò di incernierare il box ai fori degli "ISOFIX" per poter sollevare il tutto e permettere un agevole uscita del ruotino senza smontare ogni cosa.
    Seguiranno disegni e/o foto del progetto.
    :happy::happy::happy:

    Ultima modifica: 3 Feb 2016
  14. Francy

    Francy Utente famoso

    Messaggi:
    2,614
    "Mi Piace" ricevuti:
    486
    Registrato:
    26 Ott 2014
    Provincia:
    PI
    Kia:
    Rio
    Motorizzazione:
    1.4 CRDI Cool
    Anno:
    2014
    Considera che avevo calcolato la parte SX per alloggiamento crossover e la parte DX per alloggiamento amplificatori (2 uno per Sub e uno per Fronte, volendo si può fare anche con 1 singolo a 4CH!).
    Praticamente il mio progetto prevedeva la parte superiore sollevabile con attaccata la cassa Sub e il Sub stesso, il vano ruota rimaneva completamente agibile in caso di necessità ;)

  15. Inziga72

    Inziga72 Utente attivo

    Messaggi:
    72
    "Mi Piace" ricevuti:
    68
    Registrato:
    20 Nov 2015
    Provincia:
    VA
    Kia:
    Rio
    Motorizzazione:
    1.4 CRDi Cool
    Anno:
    2015

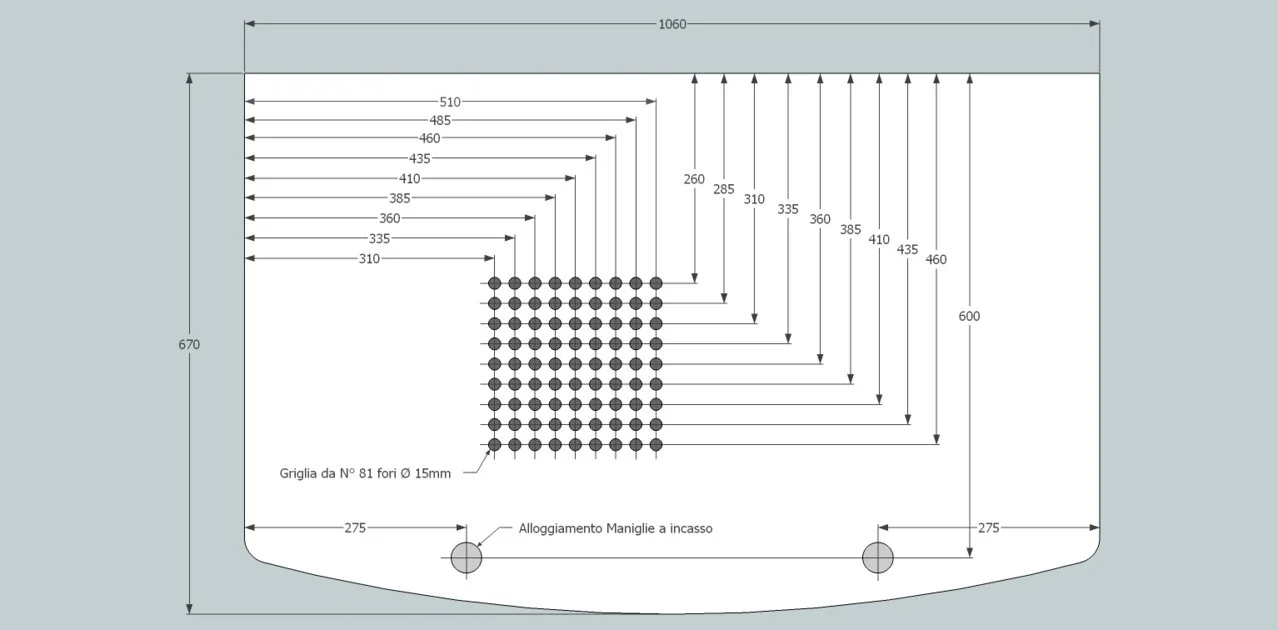

    progetto pannello superiore con griglia fori in corrispondenza dello speaker Subwoofer e alloggiamento maniglie ad incasso (come in fig.16)
    fig.19
    Pannello Superiore.jpg
    tra due giorni il falegname dovrebbe consegnarmi i 2 pannelli grezzi (1060x670)
    :D:D:D:D:D:D

  16. Francy

    Francy Utente famoso

    Messaggi:
    2,614
    "Mi Piace" ricevuti:
    486
    Registrato:
    26 Ott 2014
    Provincia:
    PI
    Kia:
    Rio
    Motorizzazione:
    1.4 CRDI Cool
    Anno:
    2014
    Bene, tienici aggiornati ;)

  17. Inziga72

    Inziga72 Utente attivo

    Messaggi:
    72
    "Mi Piace" ricevuti:
    68
    Registrato:
    20 Nov 2015
    Provincia:
    VA
    Kia:
    Rio
    Motorizzazione:
    1.4 CRDi Cool
    Anno:
    2015
    In pausa pranzo...sono andato a fare shopping....Sono riuscito a trovare:
    A - N°2 Magneti da 5Kg per la ritenuta del pannello superiore.
    B - N°2 Ventole 60x60mm da installare sui fianchetti del box per raffreddare l'Amplificatore (quando lo istallerò)
    fig.20
    Ieri sera invece sono andato avanti nella progettazione del box e nella verifica degli ingombri (per evitare che ci siano interferenze tra i vari componenti) questo è quanto emerso dalla sezione all'altezza del Woofer.
    fig.21
    Stealth Box - sezione laterale.jpg
    fig.22
    Stealth Box - sezione laterale2.jpg
    Le parti sembrano combaciare bene.... ma tra la teoria e la pratica.... meglio incrociare le dita.

    A Francy piace questo elemento.
  18. Francy

    Francy Utente famoso

    Messaggi:
    2,614
    "Mi Piace" ricevuti:
    486
    Registrato:
    26 Ott 2014
    Provincia:
    PI
    Kia:
    Rio
    Motorizzazione:
    1.4 CRDI Cool
    Anno:
    2014
    Lo sai, che poi, dovrai proudurli in serie, vero?
    Sarebbe un bel buisness secondo me :p

  19. Inziga72

    Inziga72 Utente attivo

    Messaggi:
    72
    "Mi Piace" ricevuti:
    68
    Registrato:
    20 Nov 2015
    Provincia:
    VA
    Kia:
    Rio
    Motorizzazione:
    1.4 CRDi Cool
    Anno:
    2015
    Hahaha....allora tengo tutti gli scontrini del materiale e faccio partire il conto delle ore per vedere quanto costa realizzarlo....:gredy::gredy::gredy:
    Non sò se a qualcuno interesserà acquistare il box a 10000 €.... :Jawdrop::Jawdrop::Jawdrop::Jawdrop::Jawdrop:

  20. Francy

    Francy Utente famoso

    Messaggi:
    2,614
    "Mi Piace" ricevuti:
    486
    Registrato:
    26 Ott 2014
    Provincia:
    PI
    Kia:
    Rio
    Motorizzazione:
    1.4 CRDI Cool
    Anno:
    2014
    Una volta automatizzato vedrai, il Box è utilissimo, e spendere 3-400 euro per creare un alloggiamento Sub non troppo invadente ne vale davvero la pena ;)
