Guida sostituzione altoparlanti

Come promesso un po di tempo fa posto la mia guida su come sostituire gli altoparlanti alla Rio UB.
Occorrente:
1- Cacciavite a testa piatta con punta larga 3mm (serve per fare leva)
2- Cacciavite a stella delle dimensioni delle 3 ed uniche viti
3- Trapano o avvitatore con una punta da 3mm (per fare i fori agli adattatori originali)
4- Avvitatore (per avvitare le viti in dotazione con le nuove casse)
5- Dremel con punta abrasiva ( va bene anche una punta abrasiva o un mini disco flessibile da trapano)

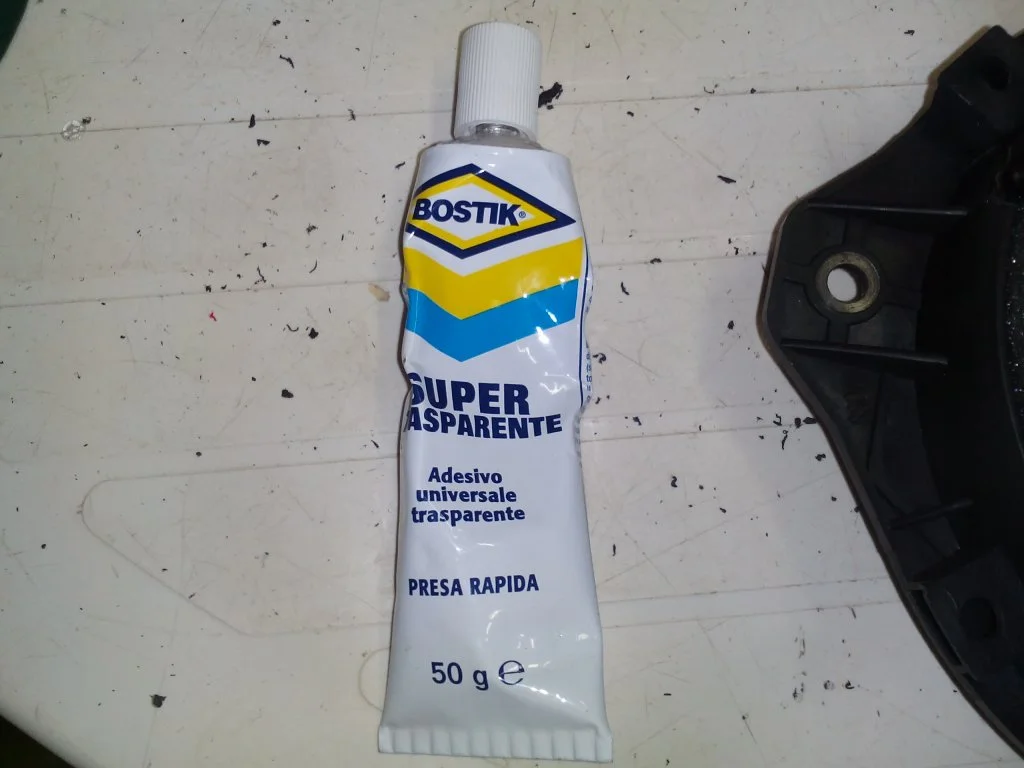

6- Colla Bostik a presa rapida
7- Taglierino (per tagliare la membrana della cassa originale da cui ricavare l'adattatore)
8- Tenaglia (per tagliare i sostegni di plastica della cassa originale)
9- Pinza da elettricista

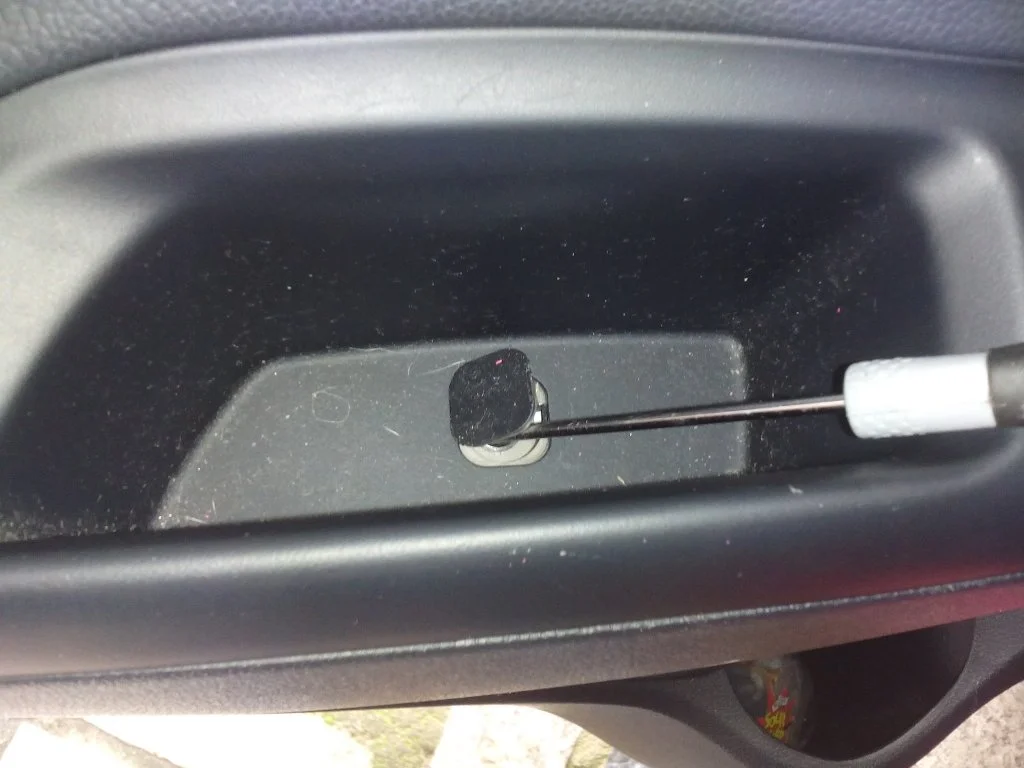

Iniziamo col abbassare i vetri posteriori sia per quelli elettrici sia per quelli manuali. Alziamo i coperchi di plastica col cacciavite a testa piatta sia nel poggia gomiti che nella maniglia(foto non presente), poi si può procedere col svitarle

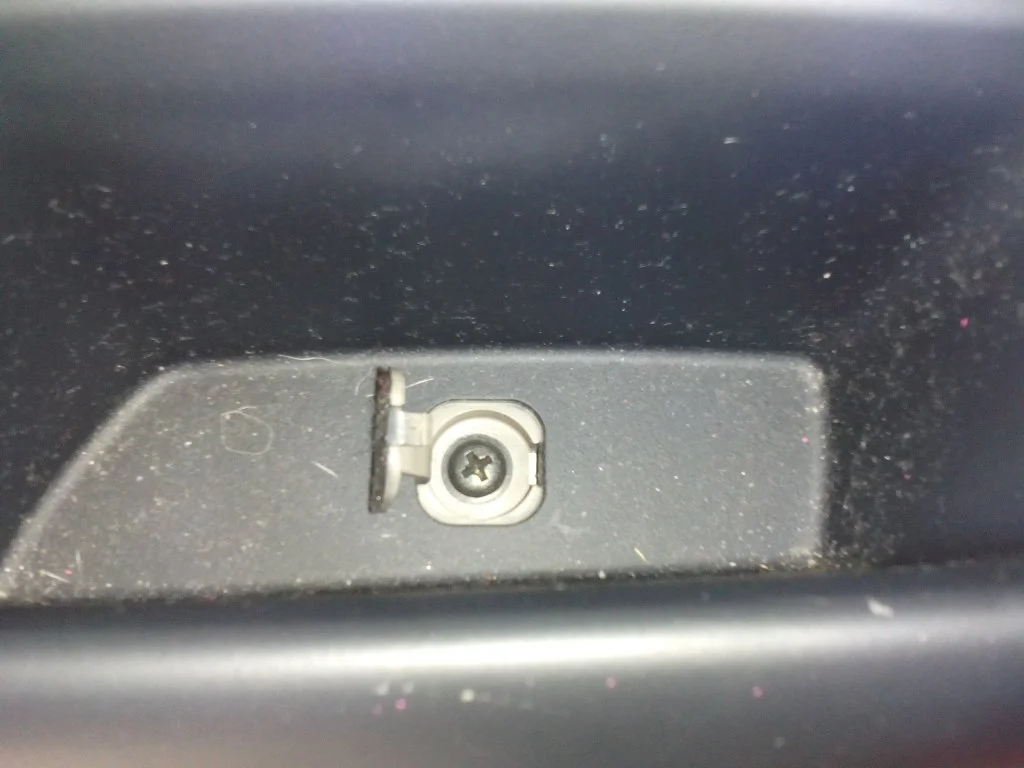

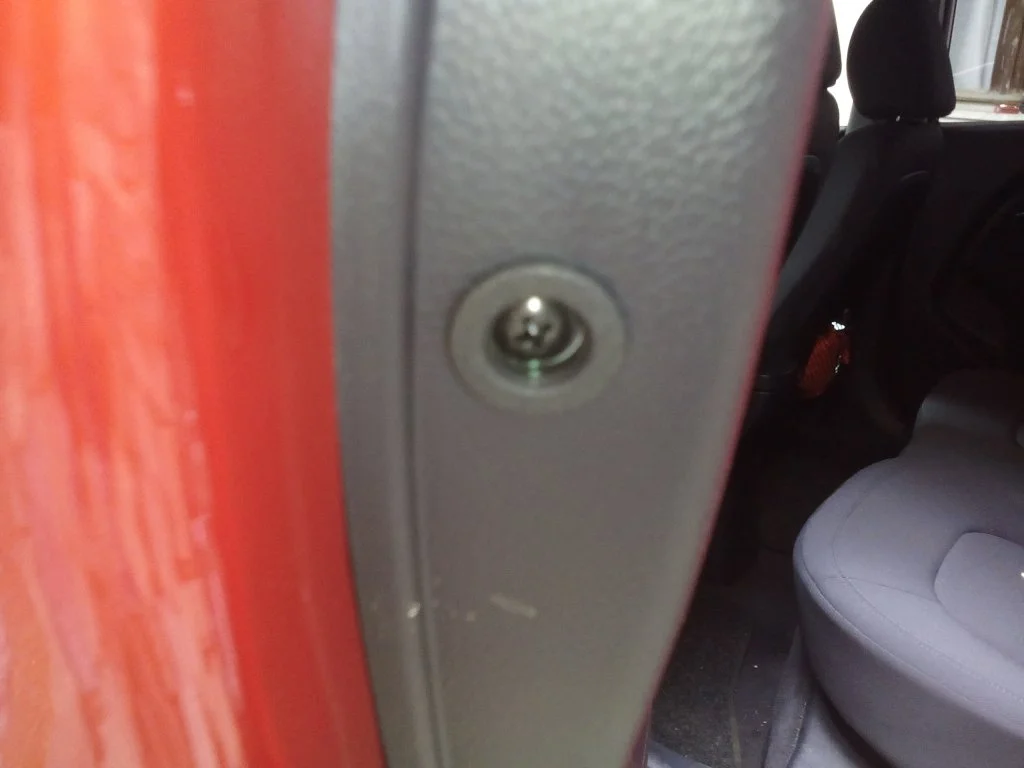

Poi svitiamo la vite all'estremità posteriore della portiera

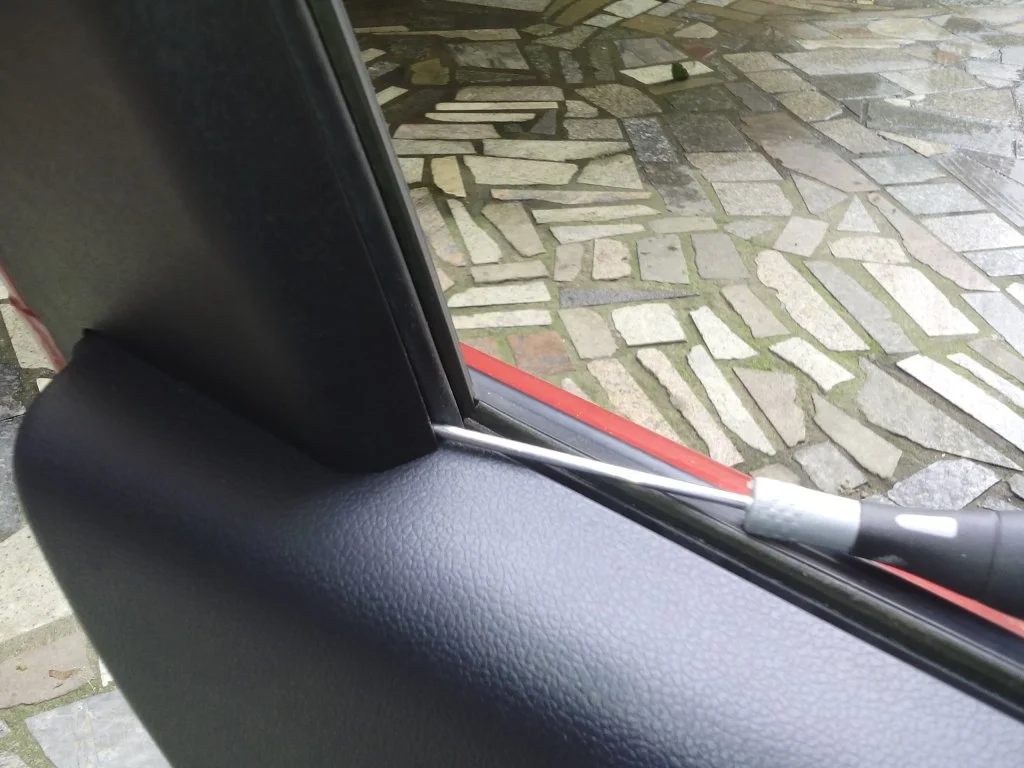

Ora possiamo togliere il "triangolino" di plastica nella parte posteriore (viene via molto facilmente facendo poca leva nella parte bassa a dx

Ora possiamo togliere il pannello partendo dall'alto e poi seguiamo da dove si stacca il primo gancio(anche questo passaggio è molto semplice e mi sogna usare una discreta forza e tranquilli il pannello e i ganci non si rompono

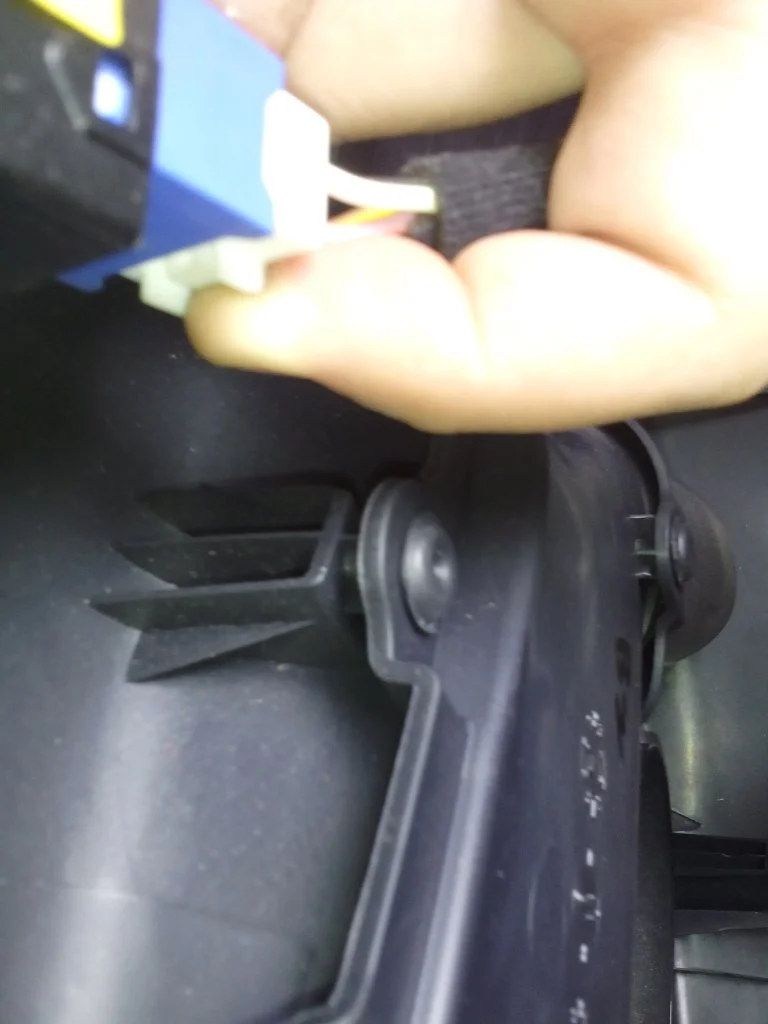

una volta smontato il pannello sganciate il connettore del vetro

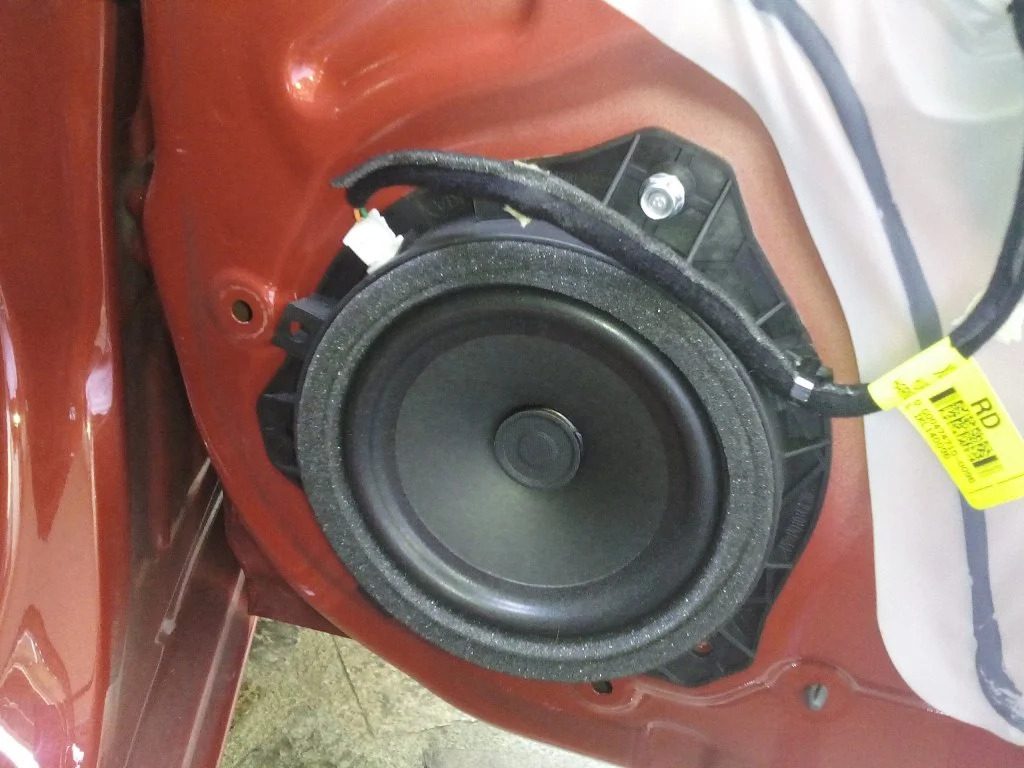

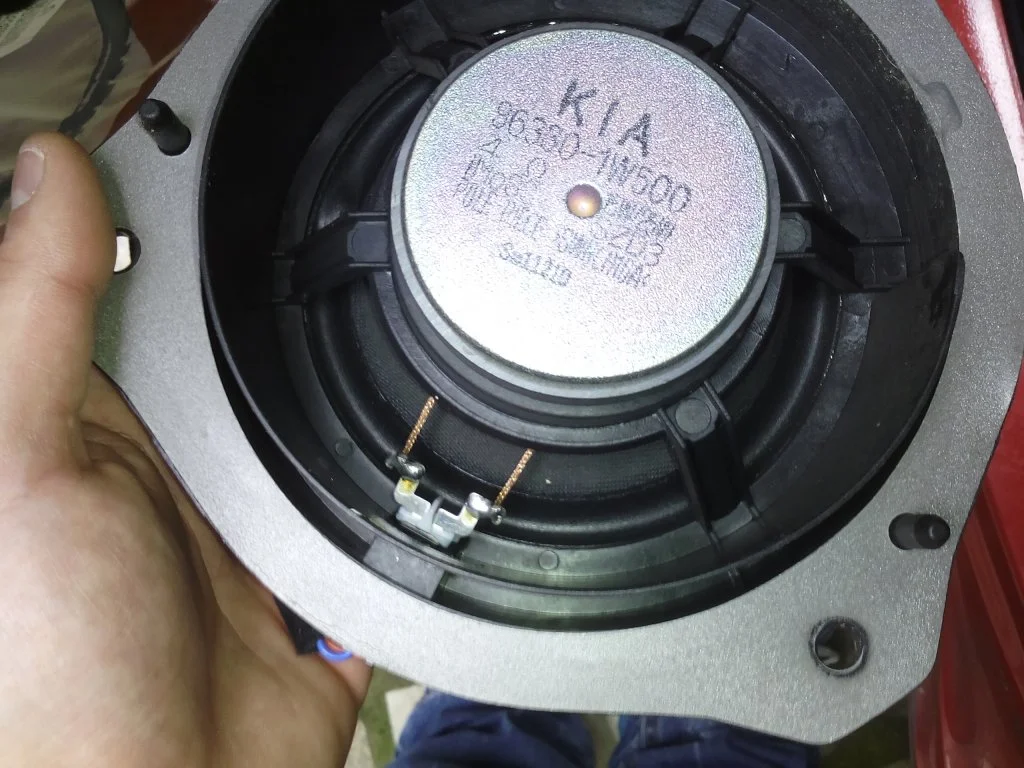

poi vi troverete l'altoparlante con 3 viti da 10mm (non occorre molta forza per svitarle). (foto della portiera anteriore dx ma il posizionamento è identico anche al posteriore)

Una volte svitate le viti tirare fuori la cassa, giratela e contrassegnate con un pezzo di nastro di carta il cavo del negativo, poi potete scollegare il connettore

Poi prendete un taglierino e tagliate la membrana della cassa originale, poi prendete la tenaglia e tagliate i sostegni di plastica della cassa originale (foto non presenti).

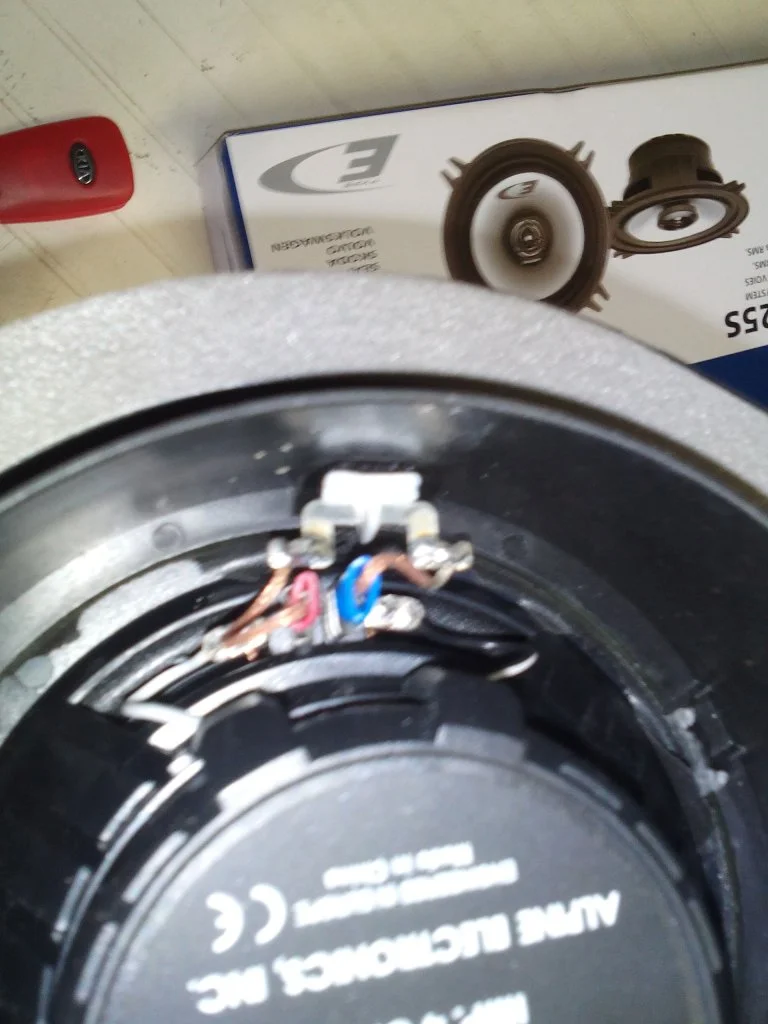

Poi prendete 2 attacchi femmina uno rosso per il positivo e uno blu per il negativo e con la pinza da elettricista serrate gli attacchi

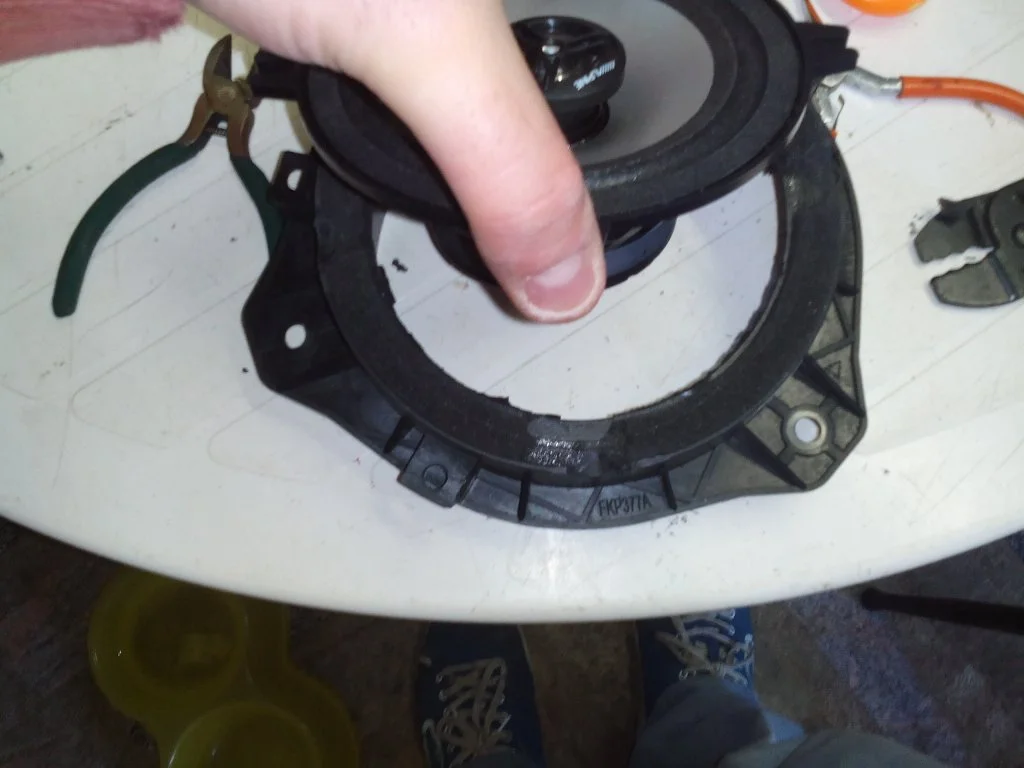

(nella foto le prove di collegamento e posizionamento)

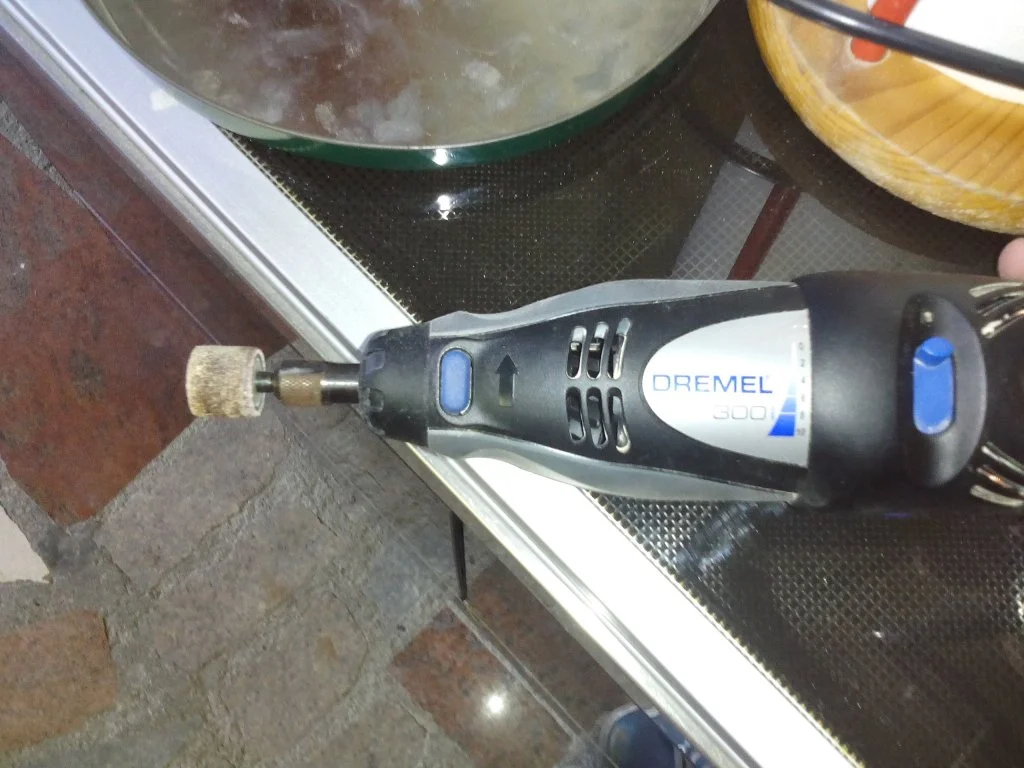

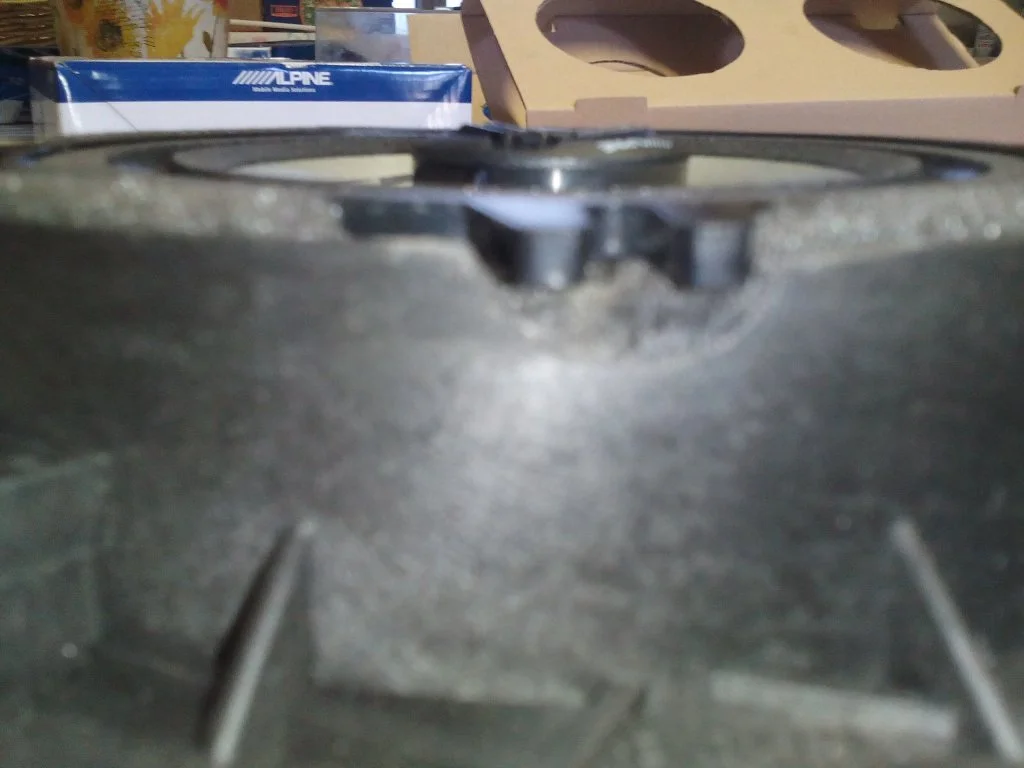

Poi prendete il Dremel e grattate per poter alloggiare le nuove casse nell'adattatore originale

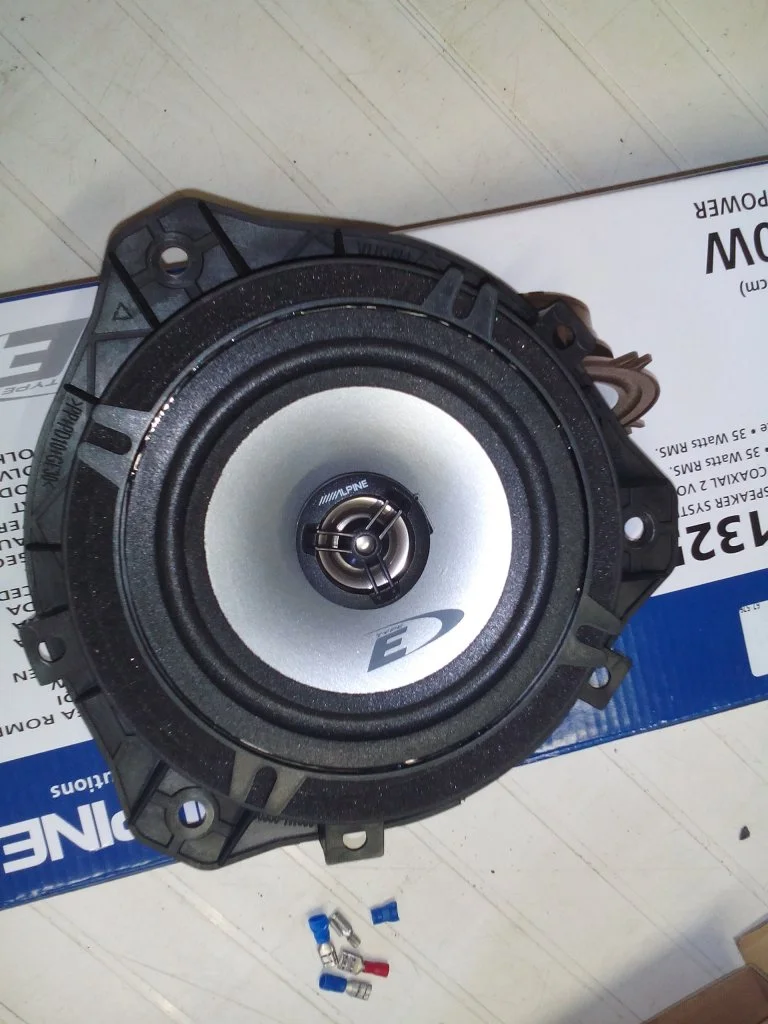

una volta rifinito col dremel dovreste ottenere un risultato del genere

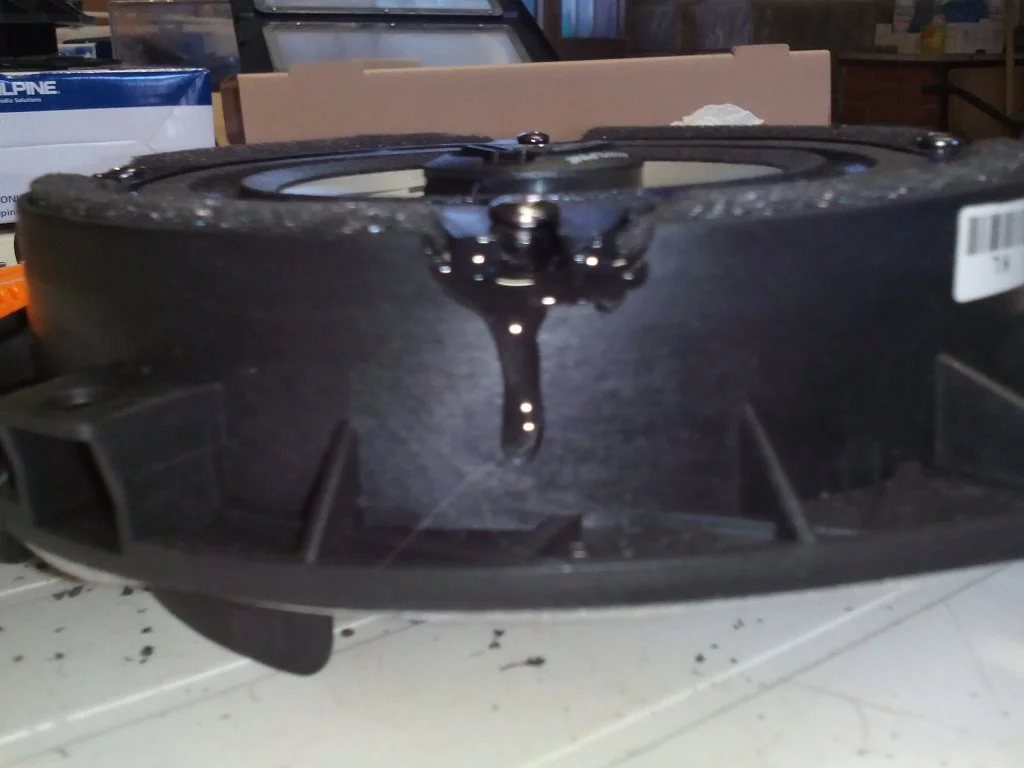

Poi col trapano forate per semplificare il lavoro all'avvitatore, poi avvitate le viti con le nuove casse in posizione (consiglio di mettere un goccio di Bostik su ogni vite e poi tutto intorno come in foto così da essere sicuri al 100% che non si muoveranno più


In fine rimontate il tutto ma attenzione a riconnettere i connettori delle casse e del alza cristallo elettrico ed è molto importante che il pannello venga prima messo in sede dall'alto come quando è stato smontato e poi il resto è un gioco da ragazzi con 2 colpi deboli. Riavvitate le viti, alzate i vetri e settate l'equalizzatore. Vi consiglio vivamente di lasciare spenta la modalità Surround se avete l'autoradio di serie[DOUBLEPOST=1451075288][/DOUBLEPOST]Scusatemi se non è molto dettagliata ma ero troppo impegnato e mi sono dimenticato di fare alcune foto:rolleyes::(. Non si può pretendere molto se si mantiene una sorgente originale ma rispetto alle casse originali la qualità è migliorata molto

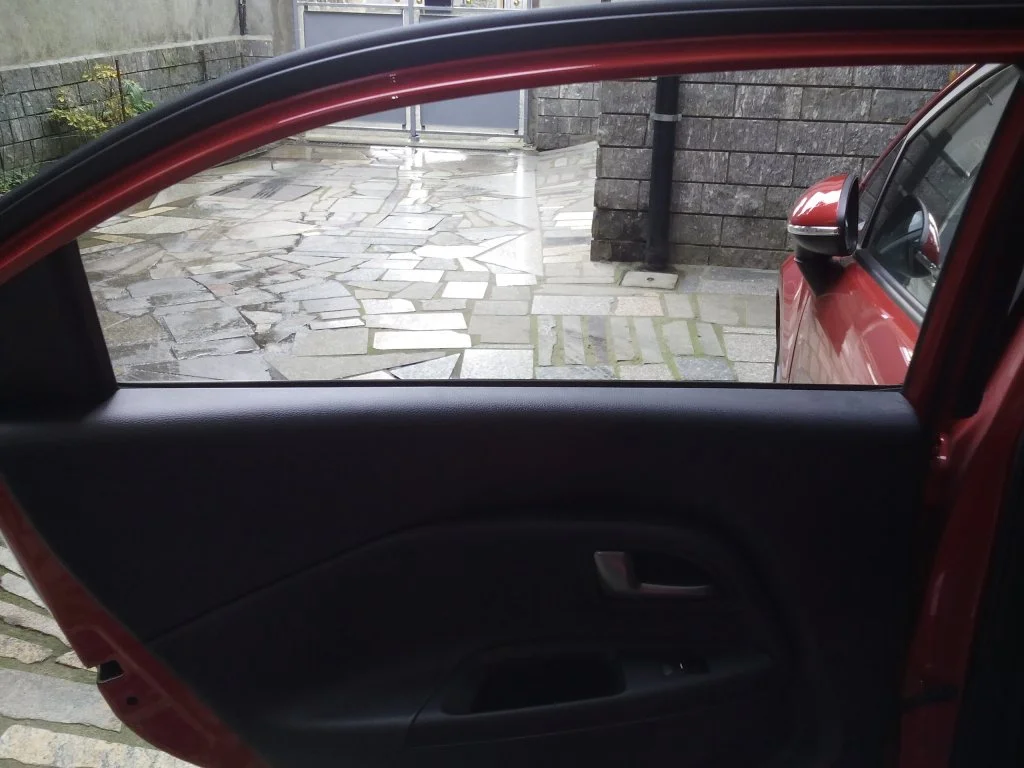

  • IMG_20151223_115010.jpg
