Illuminazione sportellone sportage 3

Illuminazione luci portellone Sportage 3

  1. osv75
    Visto che ho tempo vedo di spiegare tutto per bene....
    Per prima cosa dovrete procurarvi:

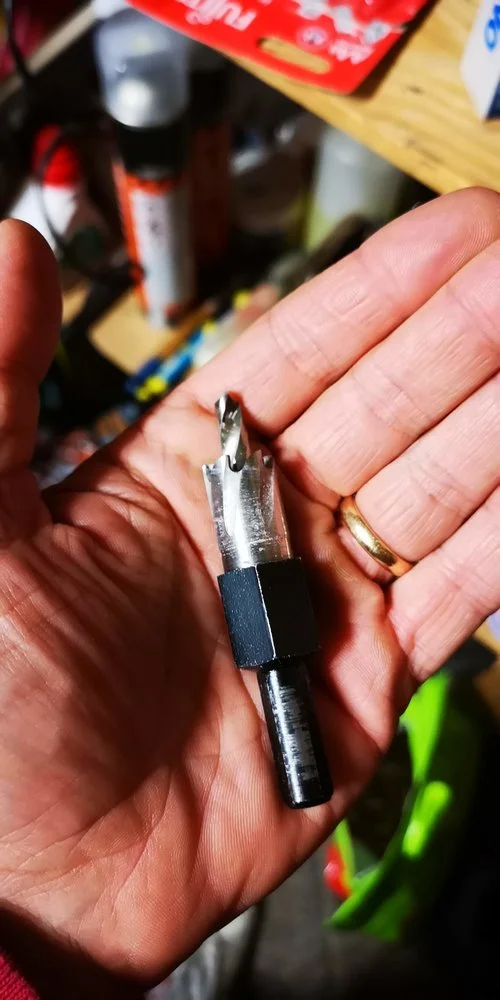

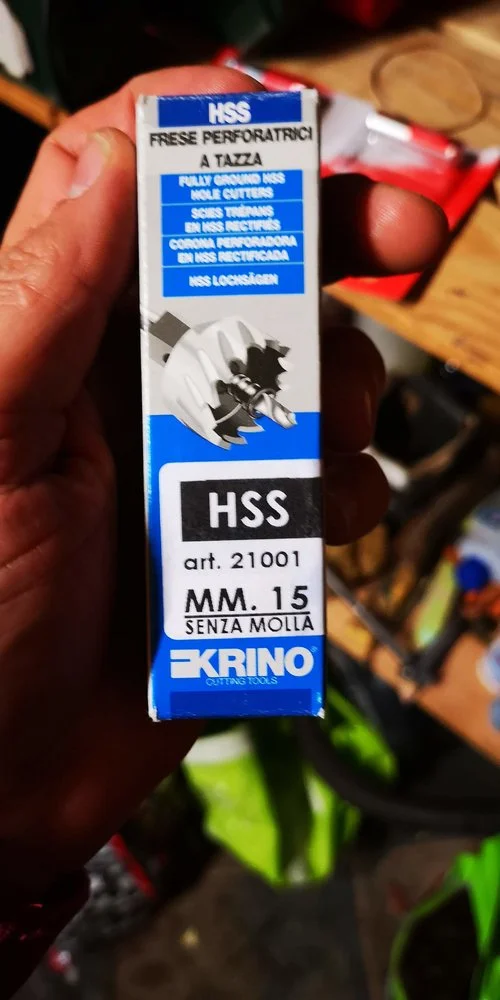

    - fresa a tazza da 15mm per ferro;

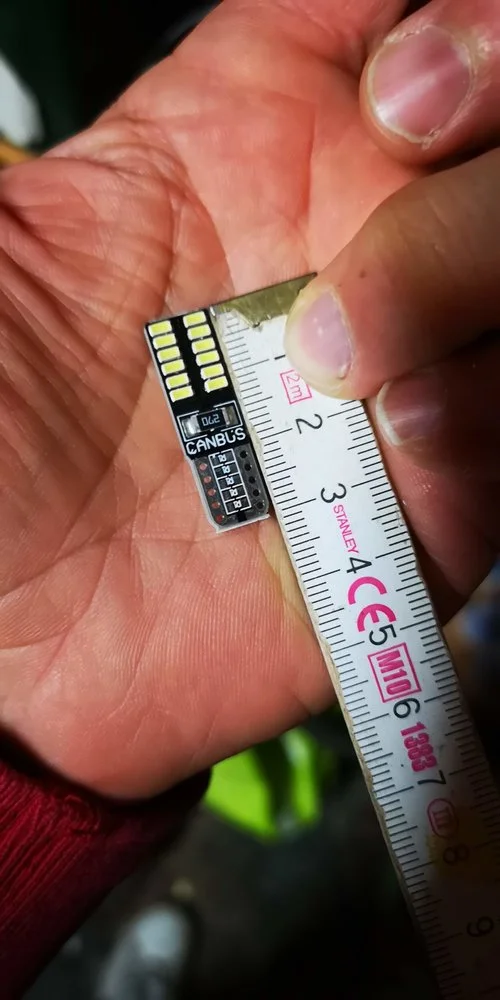

    - led canbus 194 w5w per portalampada T10;

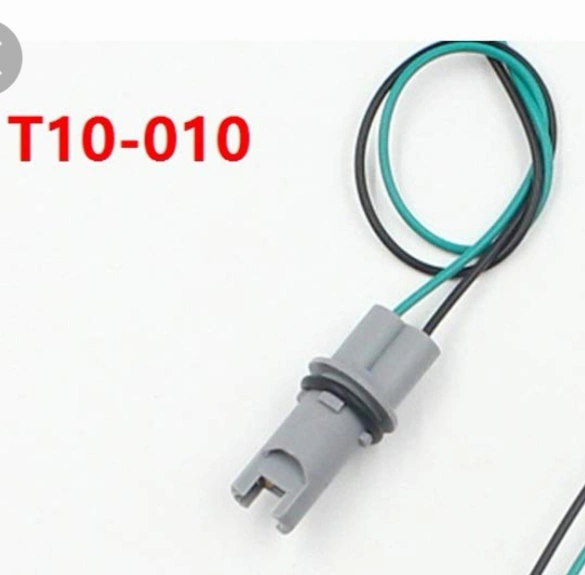

    - portalampada T10;
    - punta trapano 3mm o fresa piccola a punta tipo drimmel
    - avvitatore o trapano
    - chiave a brucola da 10
    Allora iniziamo.....
    Prima di tutto dovete smontare i fari svitando i bulloncini esterni di colore nero e i due interni che troverete una volta rimosso il coperchio nel portellone. Usate la chiave da 10mm.

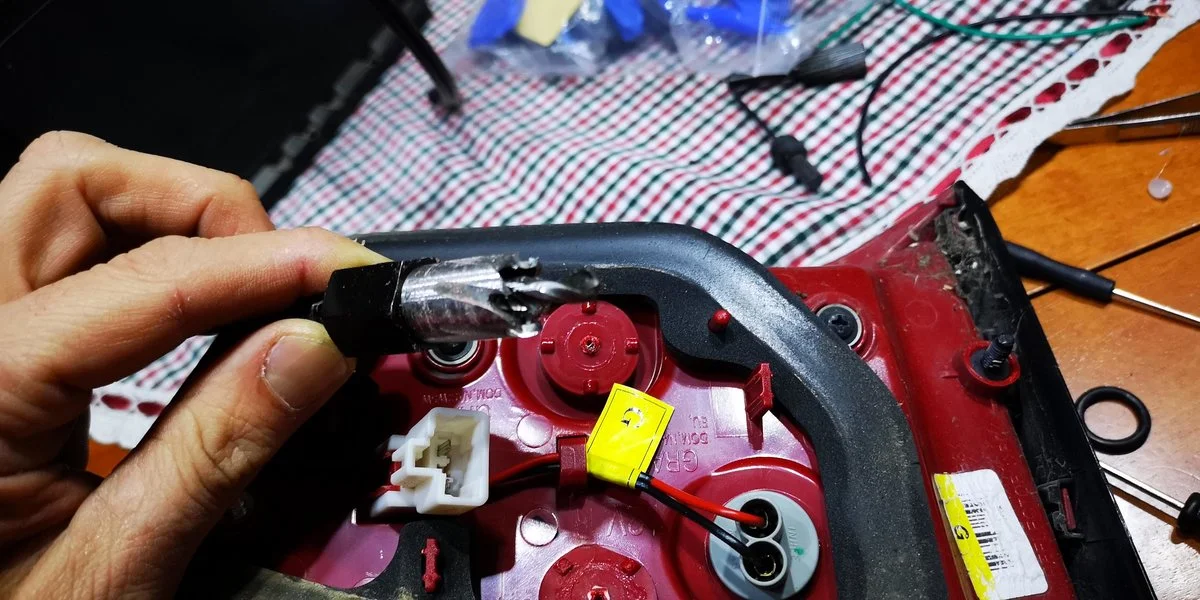

    A questo punto il fanale viene via facilmente liberando il connettore. La lampada della retro ha due fili, uno rosso ed uno nero. Spellate una porzione del cavo nero per circa mezzo centimetro in prossimità della lampada della retro.

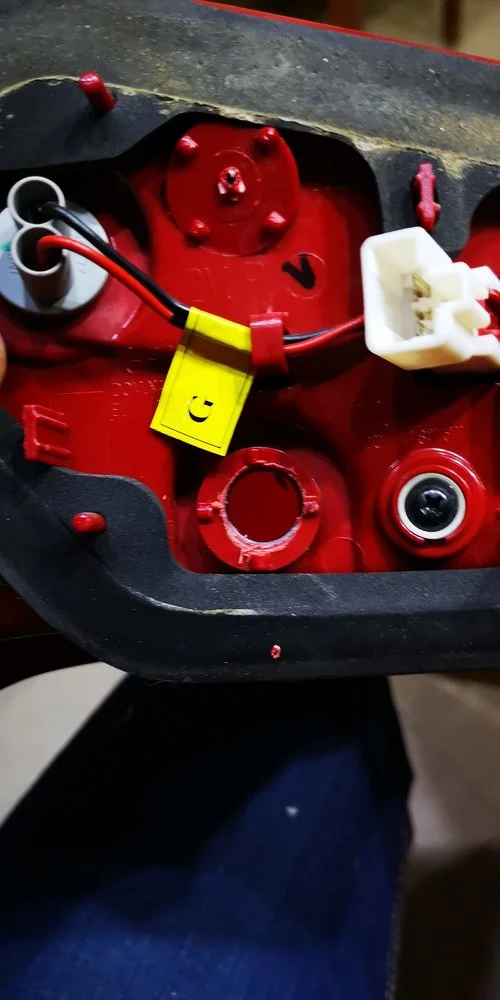

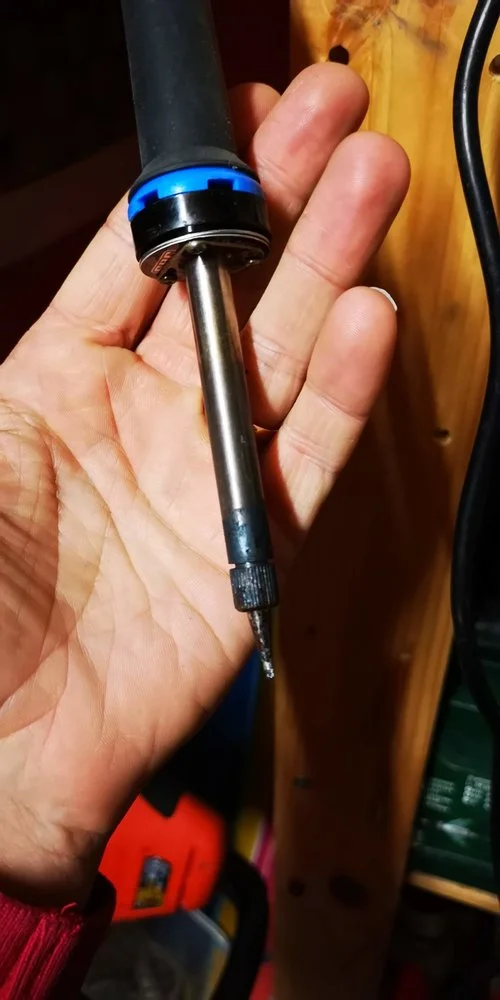

    Passiamo alla parte più. delicata. Montate la fresa da. 15. Vedete I due cerchi rossi che sembrano tappi? Bene dovete bucarli. Andate calmi e piano. Iniziate a bucare il tappo inferiore rispettandone l'angolazione. Io il buco l'ho fatto tenendo il faro rivolto con i buchi verso il basso per evitare che i trucioli di plastica finiscano all'interno del faro. Dopo la prima parte di plastica rossa inizierete a bucare la parte argentata. Il foro verrà perfetto. A quel punto infilate portalampada con il led. Si bloccherà da solo ma dovrete togliere la guarnizione nera dal portalampade. Io per essere sicuro ho messo un punto di colla a caldo per bloccare il portalampade. Per il buco superiore rispettate l'angolazione del disco rosso....praticamente è un taglio molto in diagonale diretto verso il bordo esterno del faro. Questo buco vi darà problemi per le frange della plastica interna. Per rendere liscio il taglio passate il saldatore caldo sui bordi e rimuovete la plastica in eccesso con una piccola pinza. Infilate anche in questo caso portalampade e led bloccando sempre con un po' di colla a caldo.
    Passiamo alle connessioni. Prendete 2 cavi dei portalampade dello stesso colore (2 neri per capirci) li unite tra loro e li saldate sul cavo nero della lampada retro che avete spellato all'inizio. Sigillate il tutto o con guaina termorestringente o nastro isolante.

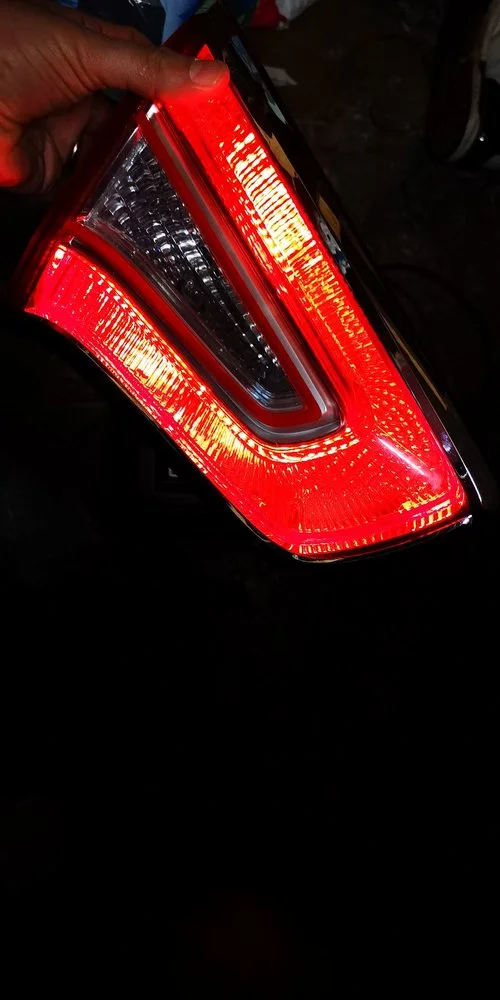

    Adesso con la punta da 3mm allargate la slot centrale del connettore bianco del faro...la distinguete perché manca il connettore in metallo. Il buco che allargate deve essere largo abbastanza per far passare il filo verde di uno dei due portalampade. Passate il cavo e con lo stagno create una sorta di connettore pin simile agli altri due già presenti nel connettore bianco. Ora spellate il cavo verde che avete infilato nel connettore bianco quanto basta per saldare in quel punto il cavo verde dell'altro portalampade. Rimontate il faro e bloccatelo con le viti. Ora fate attenzione a riconnettere il connettore bianco. Centrate il buco con il capo del filo verde che avete precedentemente infilato nel. Connettore e stagnato in punta. Si incastrera' perfettamente. IMG_20190118_221157.jpg IMG_20190118_221228.jpg IMG_20190118_221035.jpg IMG_20190118_192500.jpg Screenshot_20190205_132556.jpg
