Montaggio retrocamera kia carens cool

Montaggio retrocamera kia carens cool

  1. piffo
    Partiamo con una breve guida. Per prima cosa bisogna armarsi di tanta pazienza poiché installare la retrocamera non é semplicissimo, la parte più impegnativa è quella di portare i cavi fino al cruscotto senza smontare mezza auto. Dotatevi di una sonda da elettricista, è indispensabile se appunto non intendete smontare tutto.

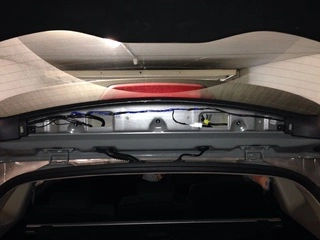

    Si parte dallo smontaggio del rivestimento del portellone. Per primo si stacca in pezzo centrale in corrispondenza col terzo stop, basta tirare, è ad incastro

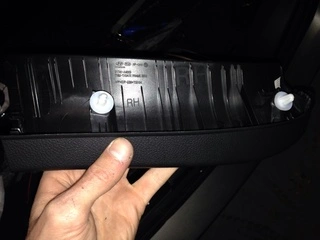

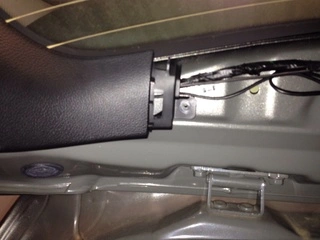

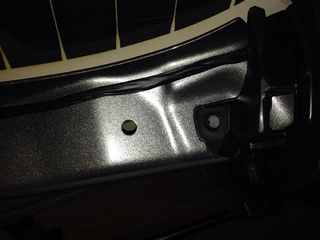

    A questo punto bisogna togliere i montanti dx e sx, sono tenuti da 1 vite e poi anche loro ad incastro

    02-image.jpg 03-image.jpg 04-image.jpg

    Ed ora tocca alla parte grande del portellone, di questa non ho foto ma si procede così:
    Come per i montanti ci sono 2 viti, una a dx e una a sx
    Vicino al gancio di chiusura ci sono 2 viti in plastica
    Bisogna togliere l'incavo per facilitare la chiusura del portellone, c'è una linguetta da forzare con un piccolo cacciavite spostandola verso l'interno e quindi sfilarla.
    Poi è tutto ad incastro.
    C'è da dire che non si ha accesso alla zona luce targe ma solo al connettore da dove passa l'alimentazione per le due luci.
    Se si vuole accedere alla plastica delle luci bisogna smontare il fascione con logo kia che va da fanale a fanale. Ci sono 4 perni in plastica da svitare ai lati del portellone e poi diverse viti e dei perni in plastica da schiacciare ma io ho preferito non farlo e smontare dall'esterno una luce e con la sonda entrare nel portellone

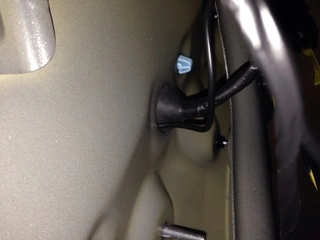

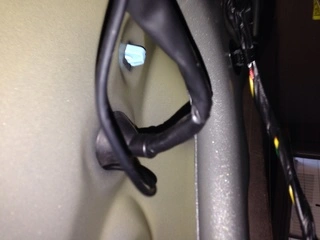

    05-image.jpg 06-image.jpg

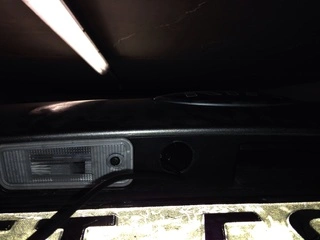

    Per la retrocamera che ho installato bisogna praticare un foro nella plastica della zona luci porta targa, io l'ho posizionata
    appena a sinistra del "pulsante" apri bagagliaio

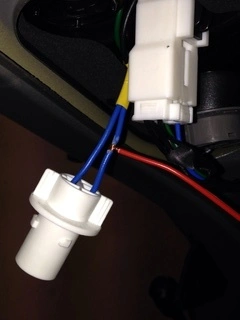

    Ora la parte elettrica, per avere la schermata automatica quando si innesta la retro bisogna portare un positivo che parte dalla luce retromarcia fino al cavo reverse dell'autoradio. Per il modello listen è di colore marrone. Naturalmente bisogna alimentare anche la retrocamera, positivo rubato per entrambi dalla luce retro, serve un tester poiché i cavi sono entrambi blu oppure se non lo avete, come me che l'ho dimenticato a casa dei miei, prendete una lampadina di scorta, collegate due spezzoni di cavo, ne mettete uno a massa e con l'altro toccate uno alla volta i connettori della lampadina della retro. Quando si accende avrete trovato il positivo

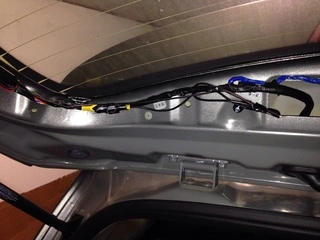

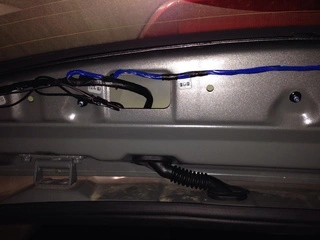

    Ora la parte che metterà a dura prova i vostri nervi.....il passaggio dei cavi. Io ho tolto parte della plastica dal connettore giallo del cavo video per facilitarne il passaggio qui dentro, l'ho assottigliato, altrimenti è molto dura....

    09-image.jpg 10-image.jpg

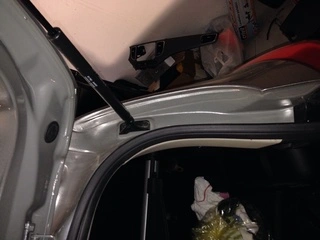

    Io ho staccato parte della guarnizione del tetto nella parte alta a destra e nella parte bassa a destra del passeggero posteriore. Ho infilato la sonda e l'ho intercettata li, smontato il battitacco e proseguito verso l'abitacolo


    11-image.jpg 12-image.jpg 13-image.jpg 14-image.jpg

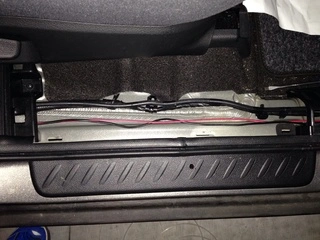

    La sequenza giusta delle foto è 4,1,2 e 3.

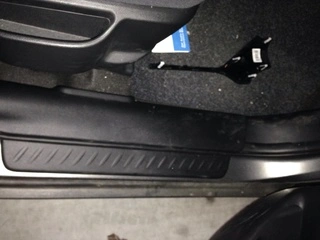

    Naturalmente bisogna smontare anche il battitacco anteriore. Dal cruscotto inserire la sonda dall'alto a destra e farla sbucare all'interno del battitacco.

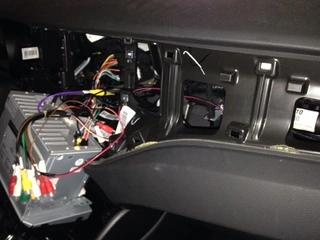

    Ora i collegamenti ed è tutto finito. Basta rimontare tutto.
    Buon lavoro
