multimedia Stealth Box Bagagliaio Rio 2015

Ciao,
Solo un piccolo Update.... seconda mano di fibra di vetro sulla vasca....

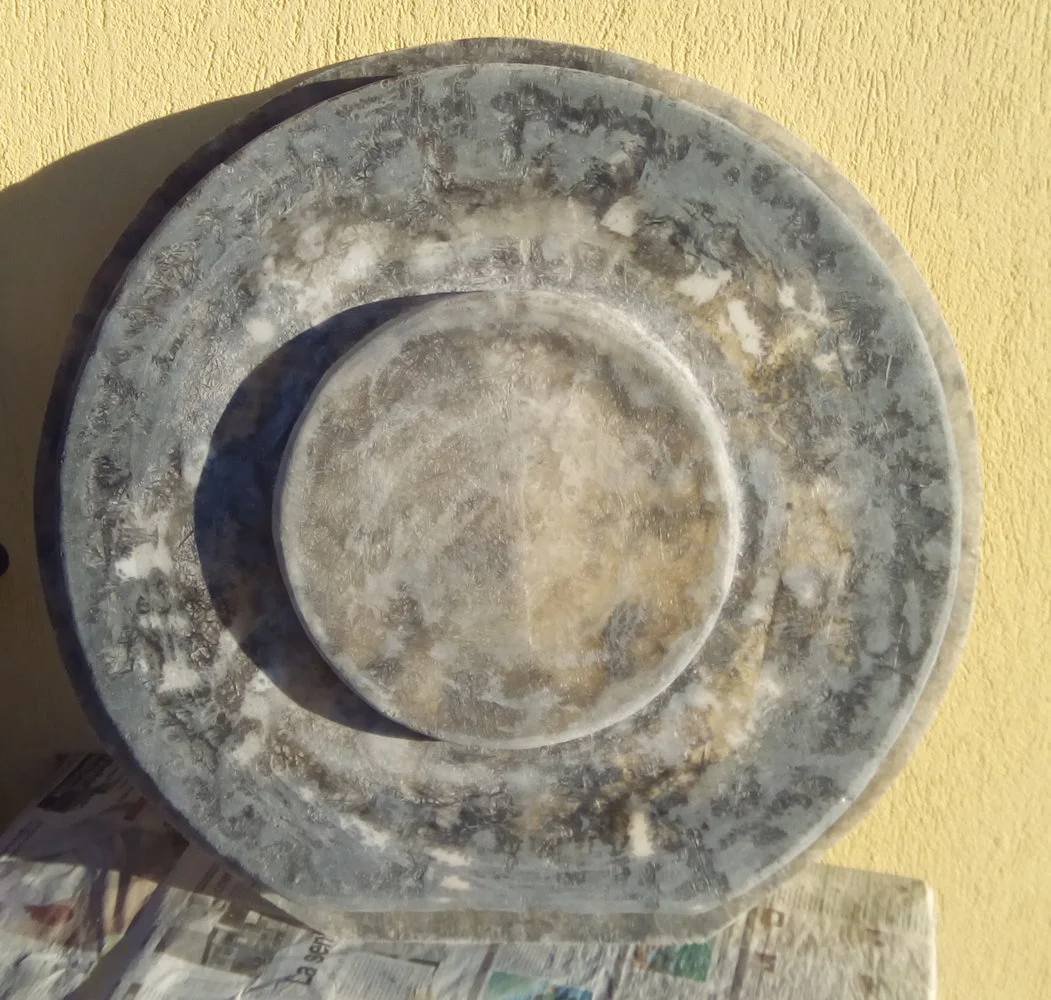

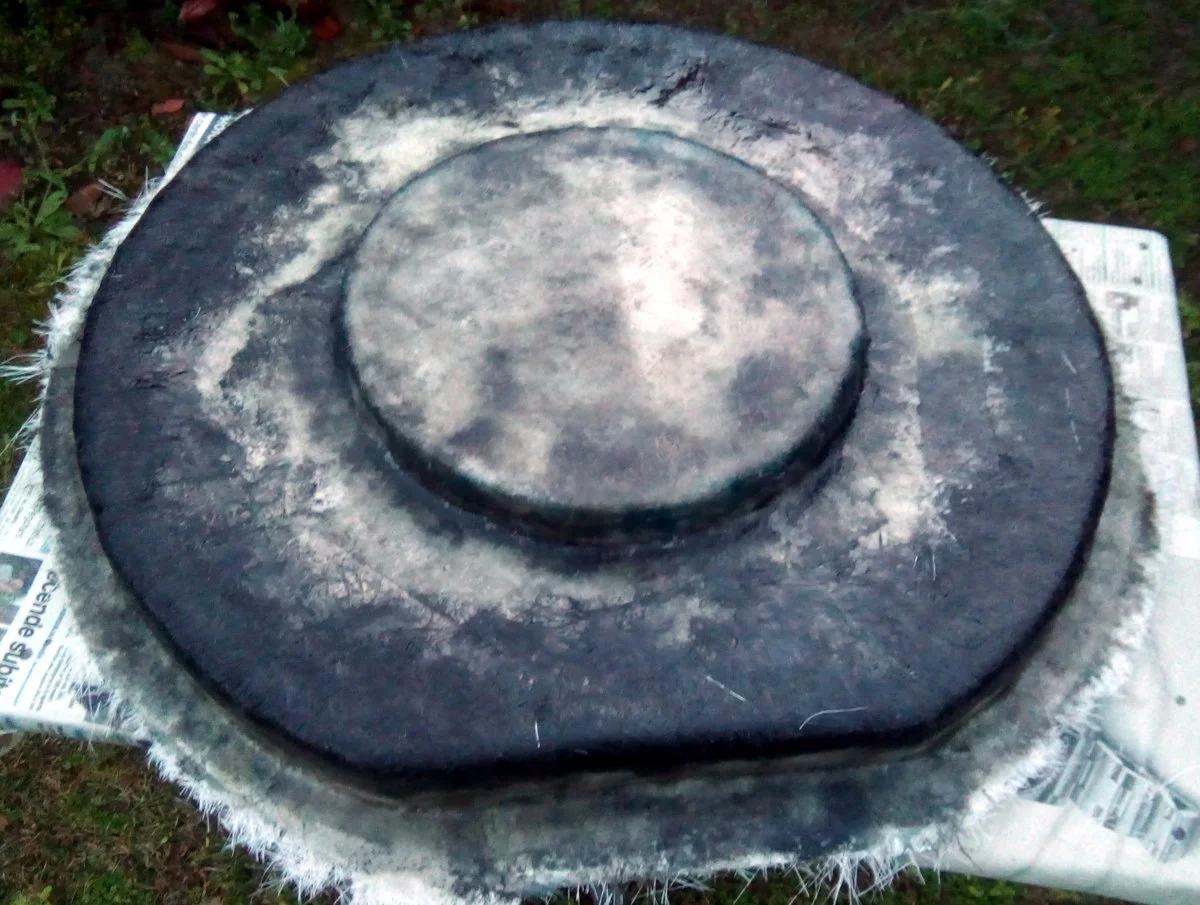

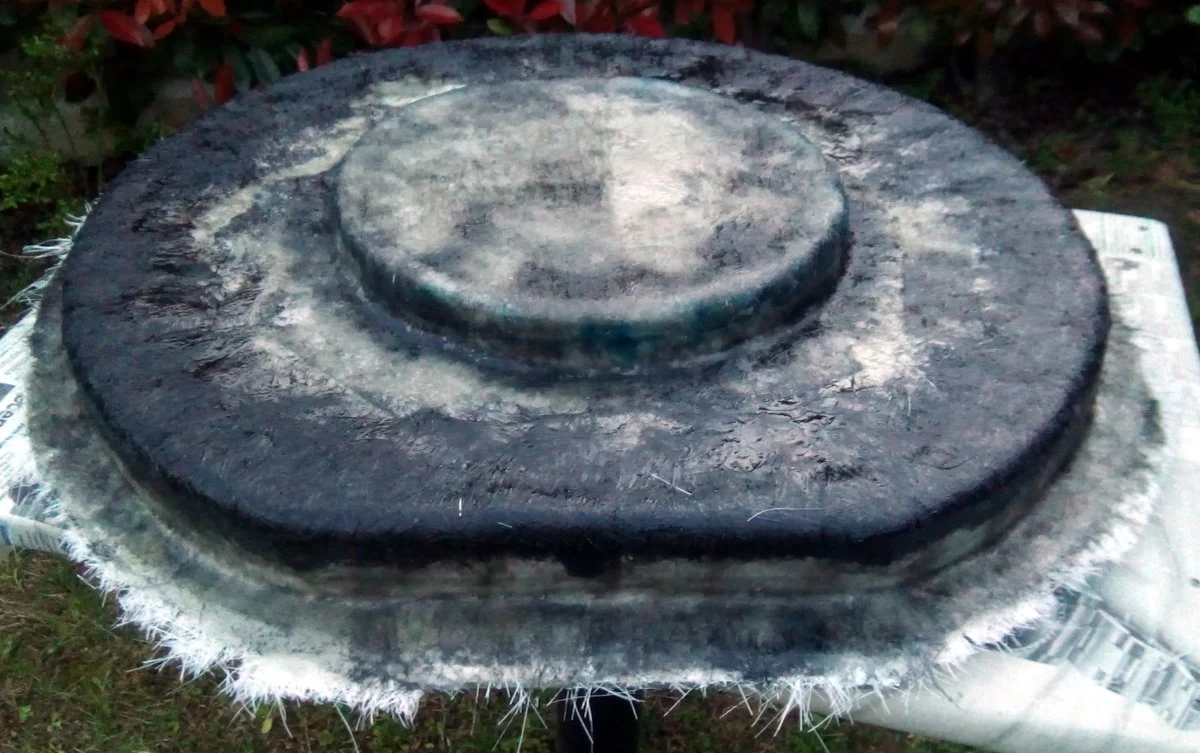

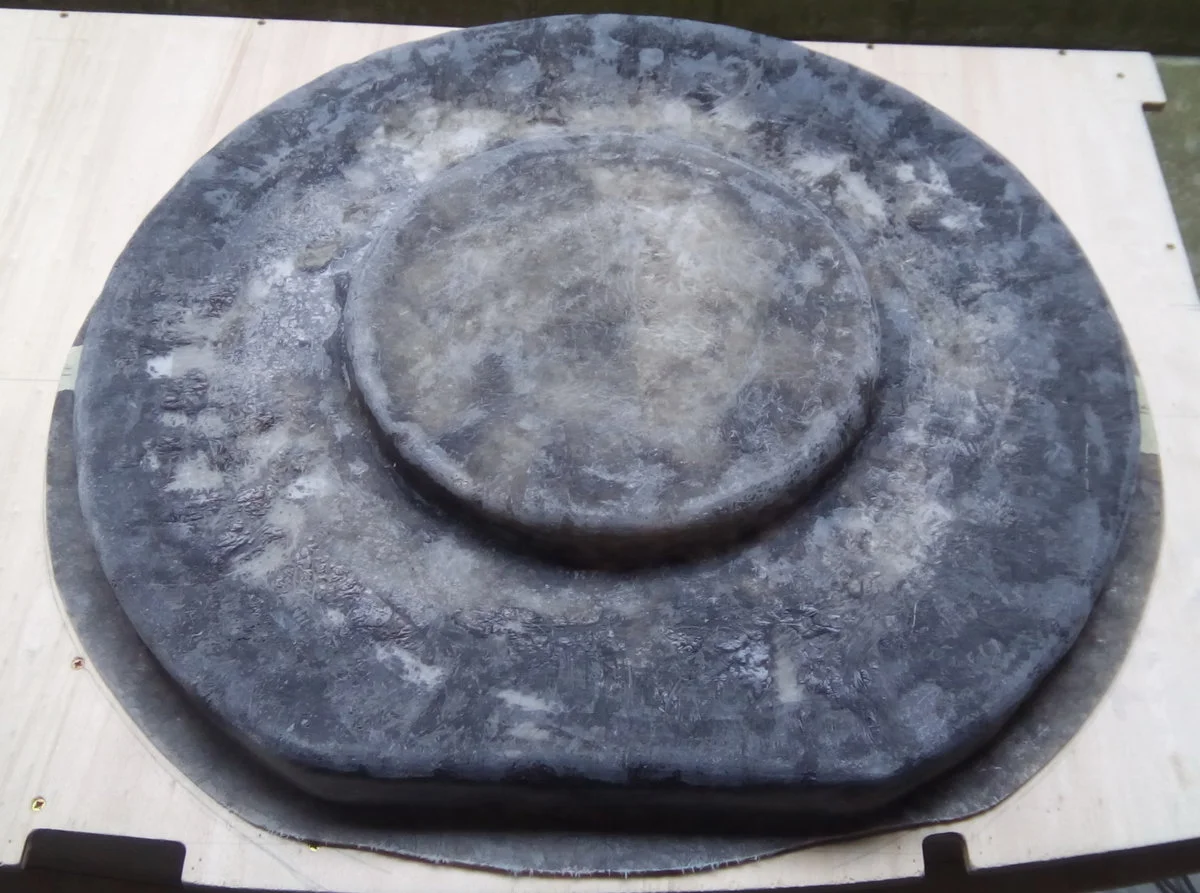

fig.148 Non è Sporca.....per distinguere i vari strati di fibra di vetro in fase di carteggio (ho miscelato la resina epossidica con della vernice nera) così riuscirò meglio a distinguere le zone dove rimuoverò più materiale.

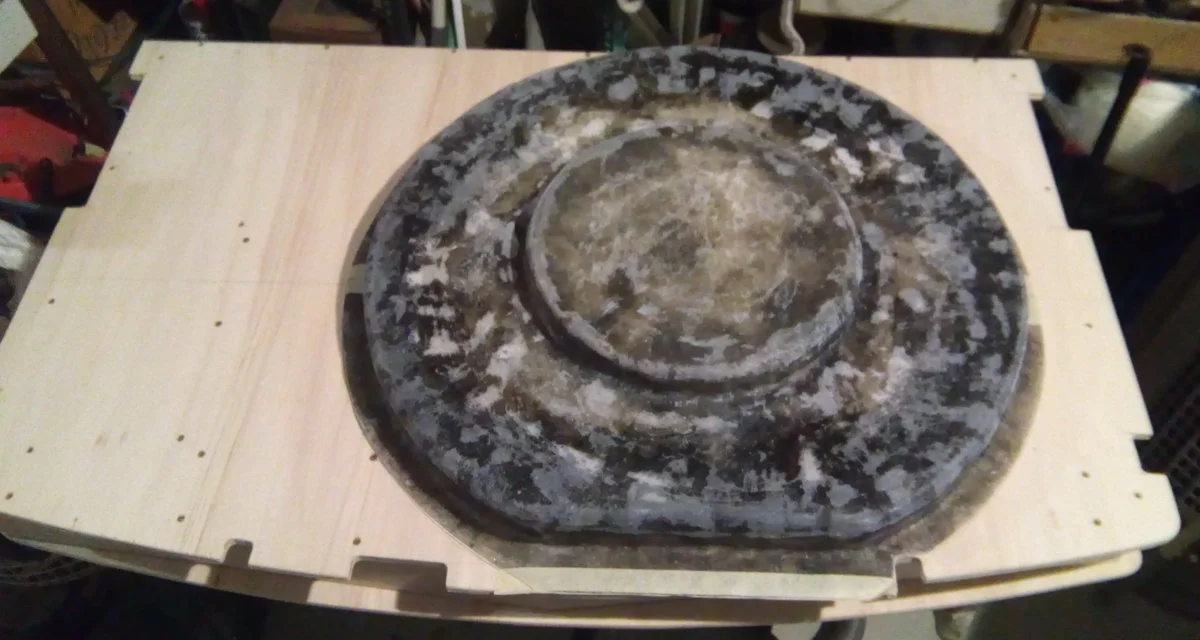

fig.149 Da un'altra prospettiva, si possono vedere meglio gli angoli arrotondati che danno più rigidità alla struttura.


Ora dovrò attendere per poter rimuovere la vasca dalla dima di cartone e verificare la sua rigidità....altrimenti dovrò aggiungere altri strati (all'interno) di fibra di vetro.
Certo che questa resina, Puzza in maniera esagerata quando catalizza!!!! :hungover::dead: (anche con la mascherina)

Bye...... alla prossima! ;););)

Eccomi con un nuovo aggiornamento…

La vasca ha richiesto più lavoro del previsto, ma approfittando delle belle giornate, sono riuscito a concluderla ….finalmente niente più puzza di resina sotto il naso.

Ma andiamo con ordine…

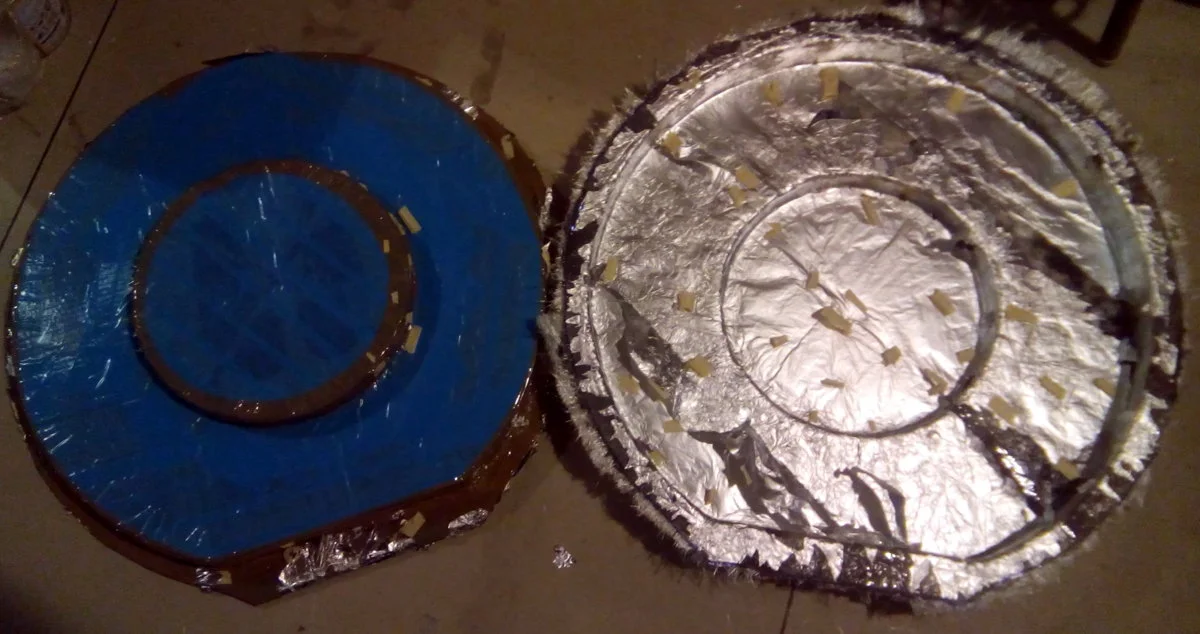

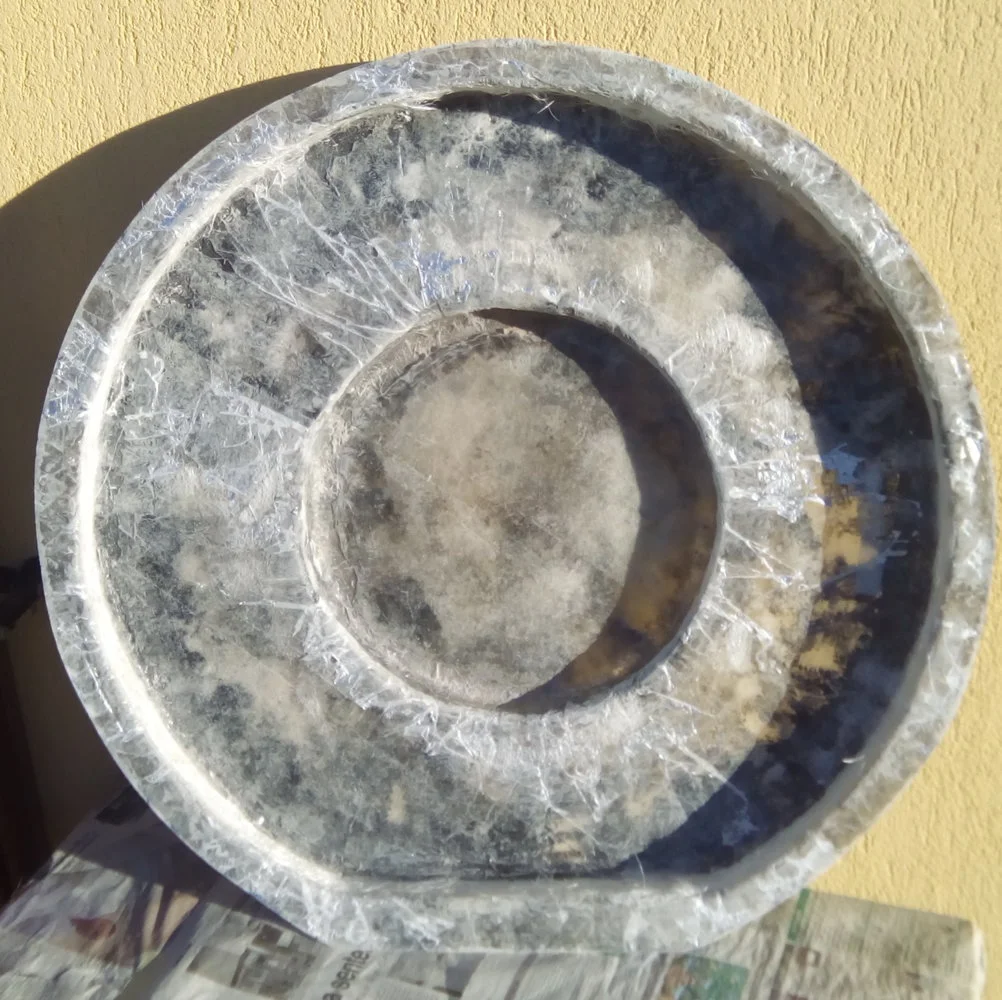

Fig.150 Dopo varie mani di vetroresina per rendere rigida la vasca, l’ho rimossa dal suo stampo.

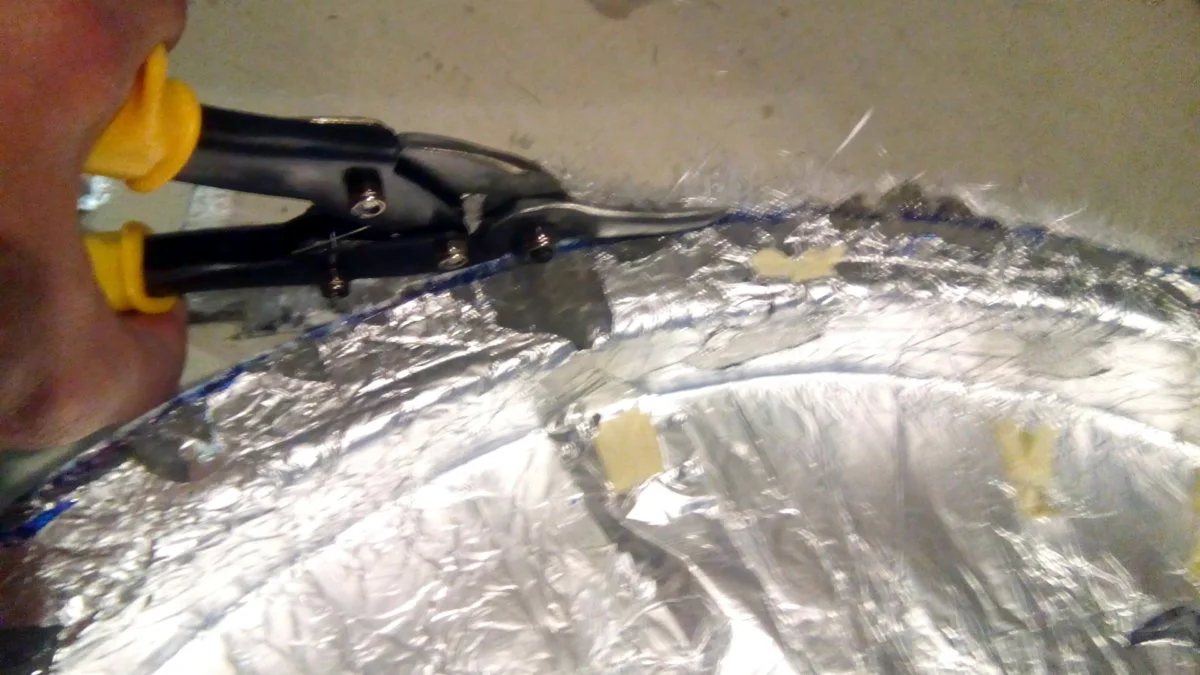

Fig.151 successivamente ho ritagliato (con una forbice per lamera) le parti in eccesso sul perimetro del bordo.


Fig.152 dopo una rapida carteggiata hai bordi e una “ceretta” per rimuvere il foglio di alluminio che era rimasto attaccato alla vasca…ecco si presenta l’interno.


Fig.153 e la parte esterna….


Fig.154 prima di proseguire con la rifinitura della vasca, l’ho posizionata sulla parte inferiore del box (dove verra fissata) per prendere le misure del profilo corretto (onde evitare interferenze con la struttura dell’auto).

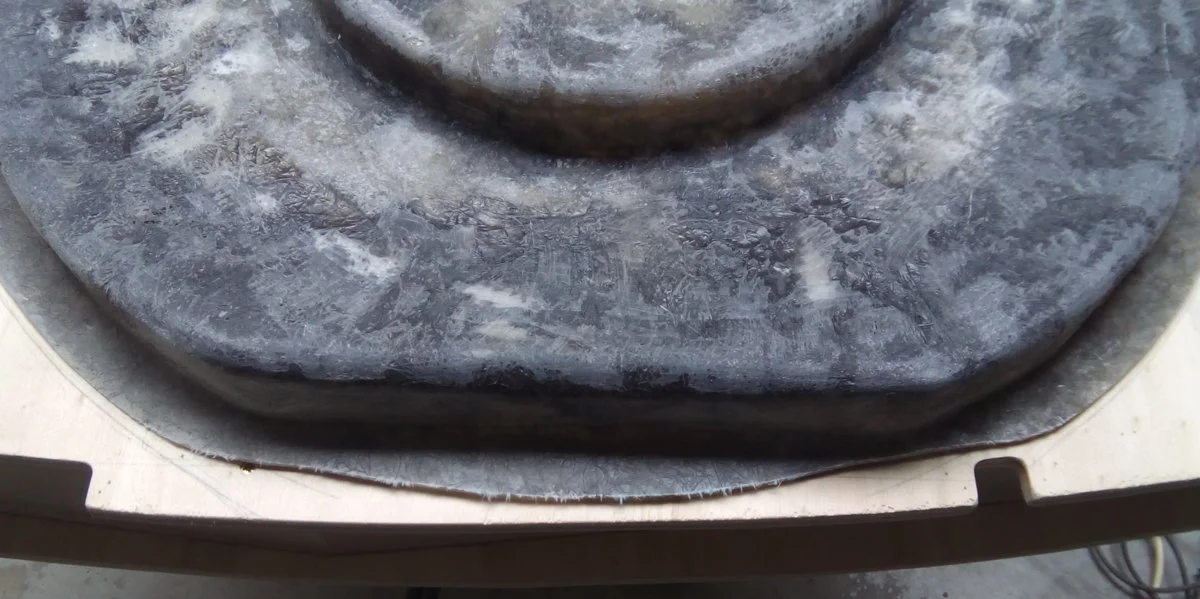

Fig.155 particolare del bordo esterno dove ho tracciato sul nastro di carta il profilo del box.


Fig.156 tracciatura del profilo sul box, per poter riposizionare la vasca nella giusta posizione, dopo averla rifilata.


Fig. 157 ecco come si presenta l’assieme “Box-Vasca” dopo la rifilatura del bordo.

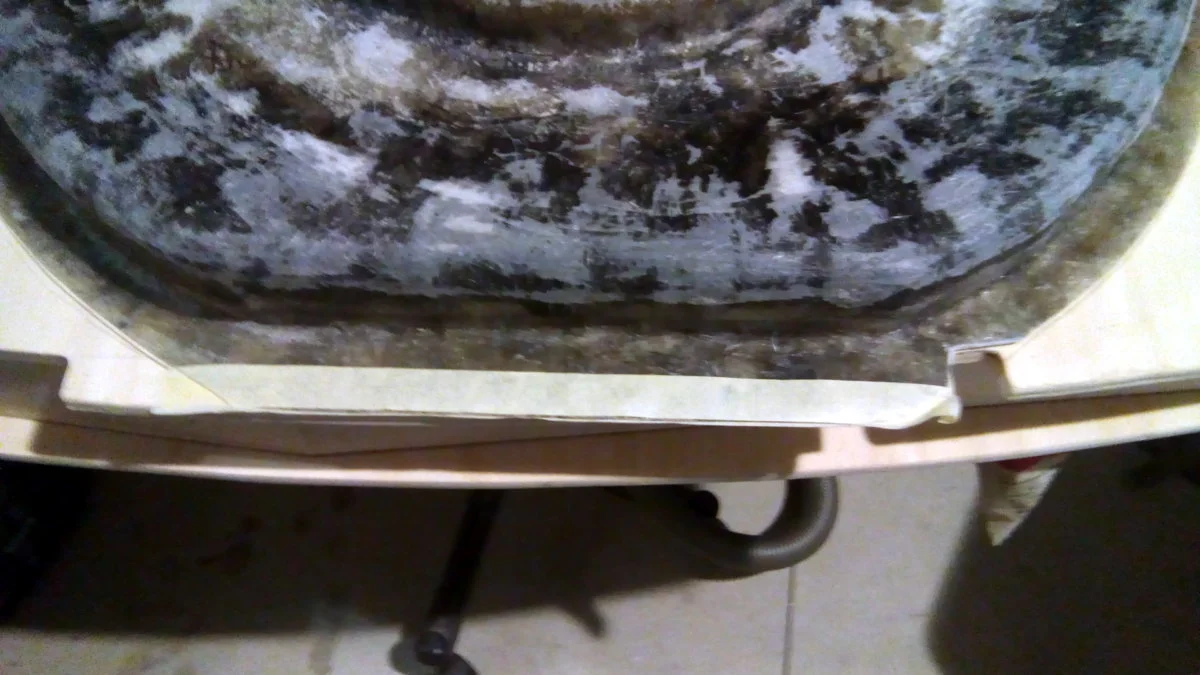

Fig.158 particolare del bordo più ostico della vasca, dovuto al profilo del bagagliaio e del ruotino di scorta.


....e l'avventura continua.....:driving:

Altra parte di questo lungo week-end….

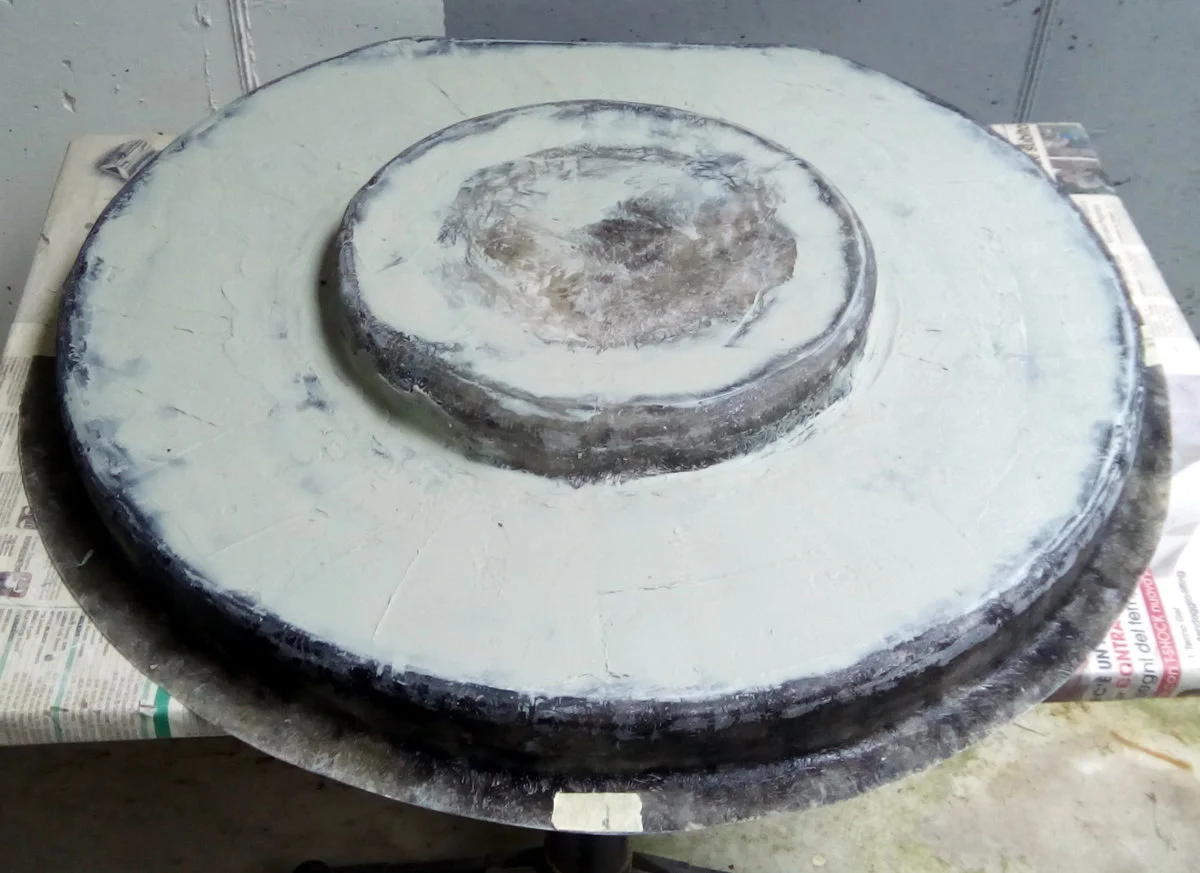

Fig . 159 anche se la vasca non si vedrà…ho dato uno strato di stucco da carrozziere all’esterno della vasca , per rendere un po’ più presentabile la superficie , prima della verniciatura.


Fig.160 all’indurimento dello stucco, ho dato il via alla carteggiatura….così l’esterno della vasca sarà più omogeneo (eccesso di estetica)

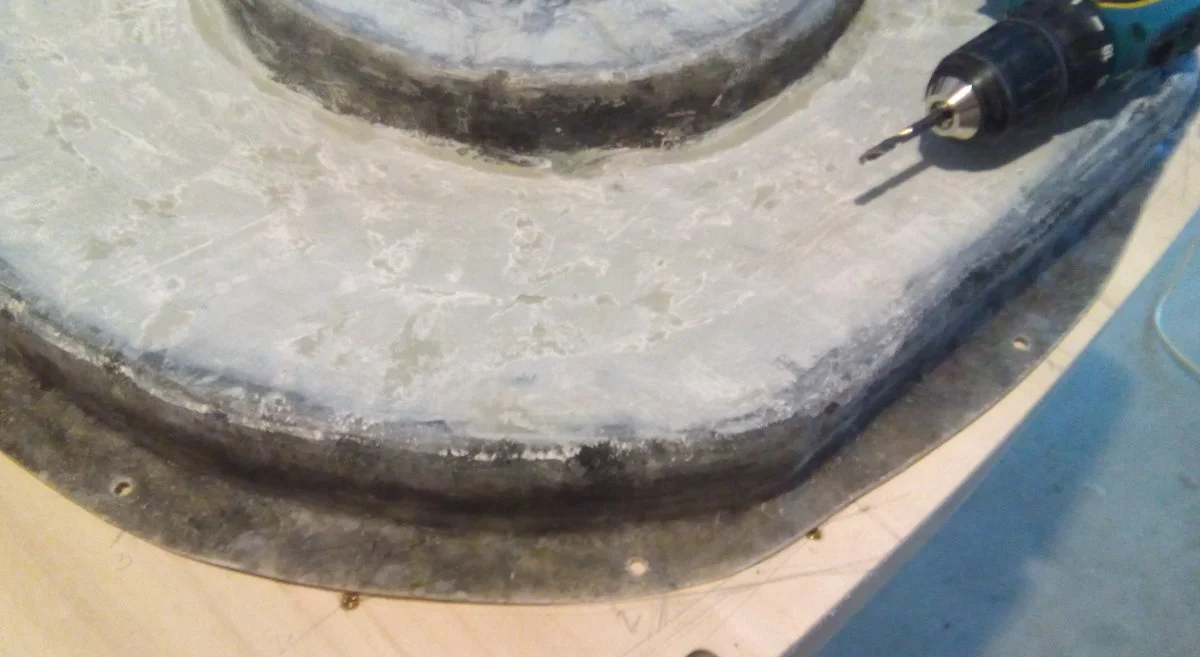

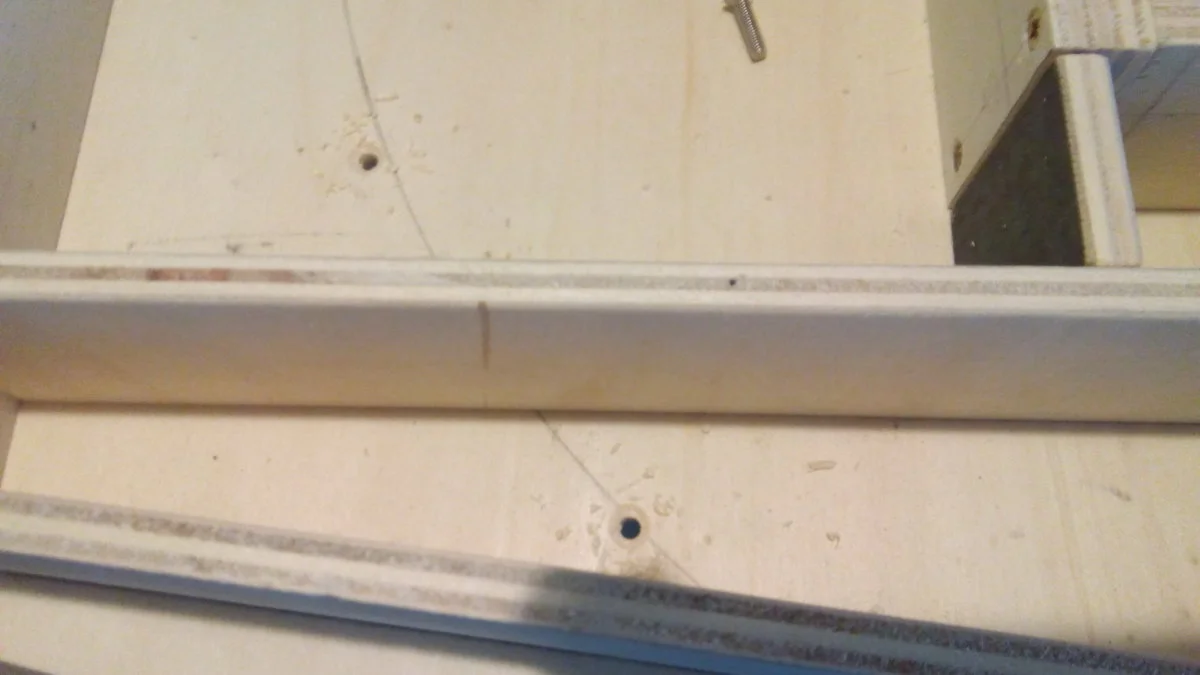

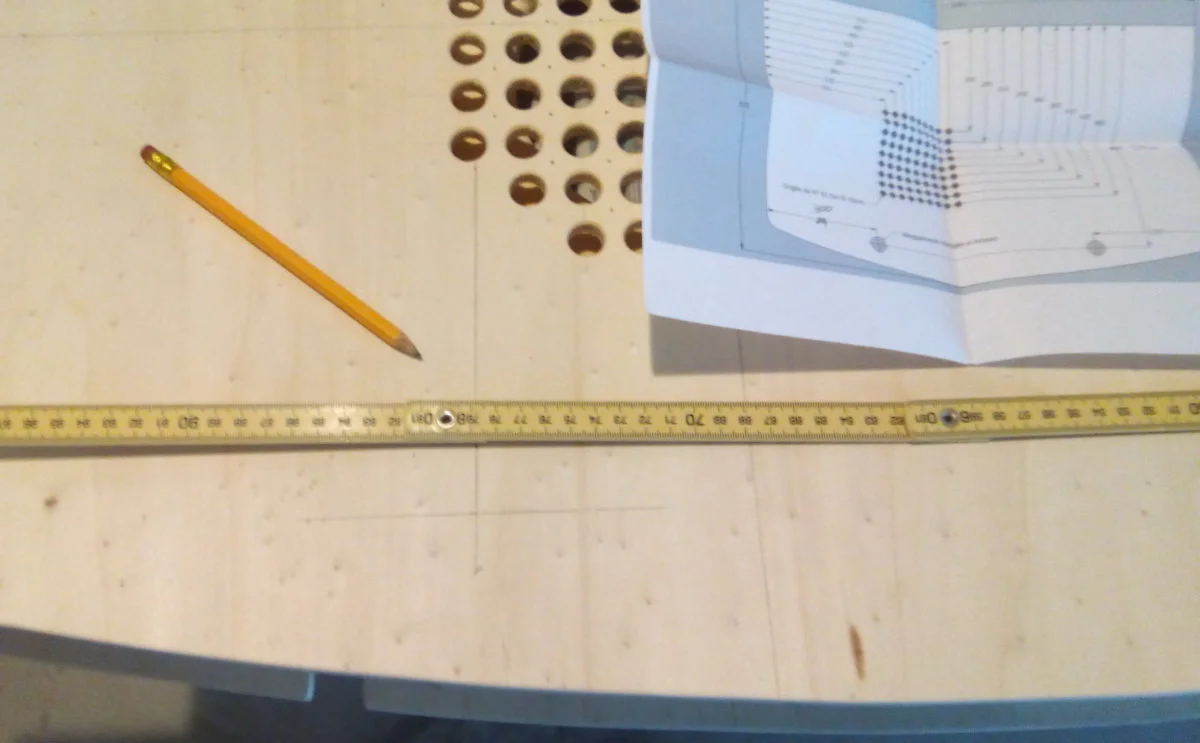

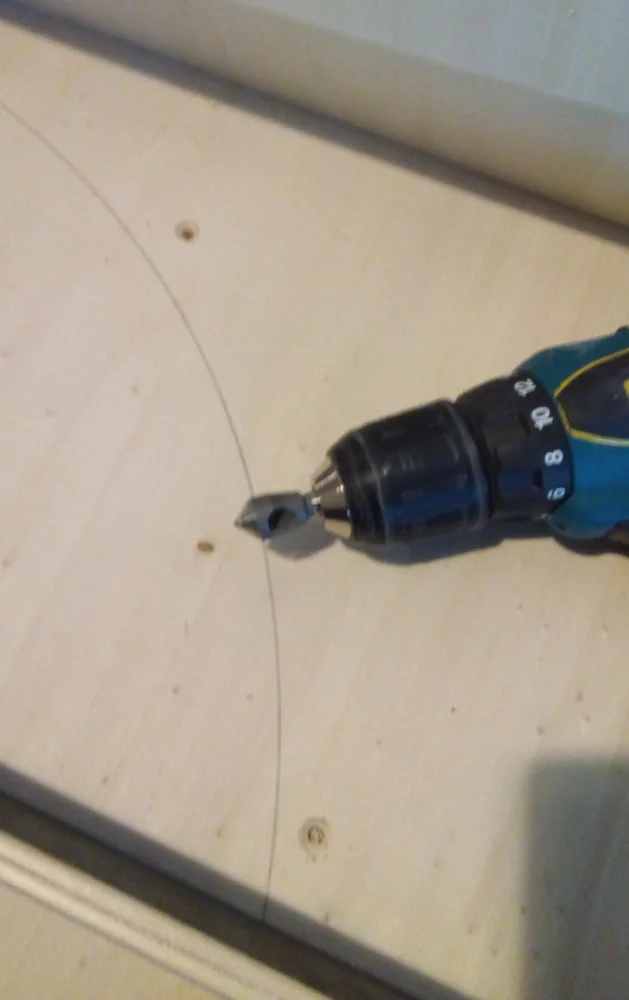

Fig.161 dopo aver tracciato i punti di fissaggio (stando attento a non farli combaciare con i fianchetti della parte superiore del box) ho forato la vasca sul perimetro.

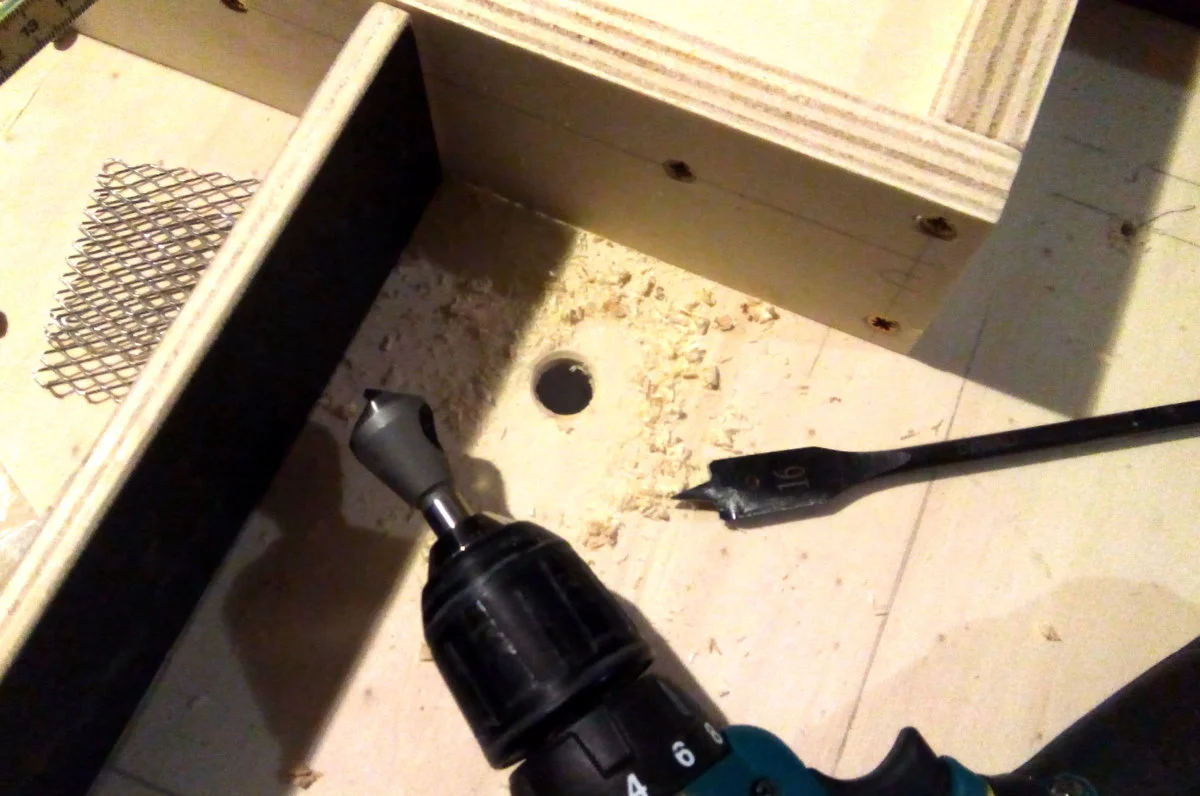

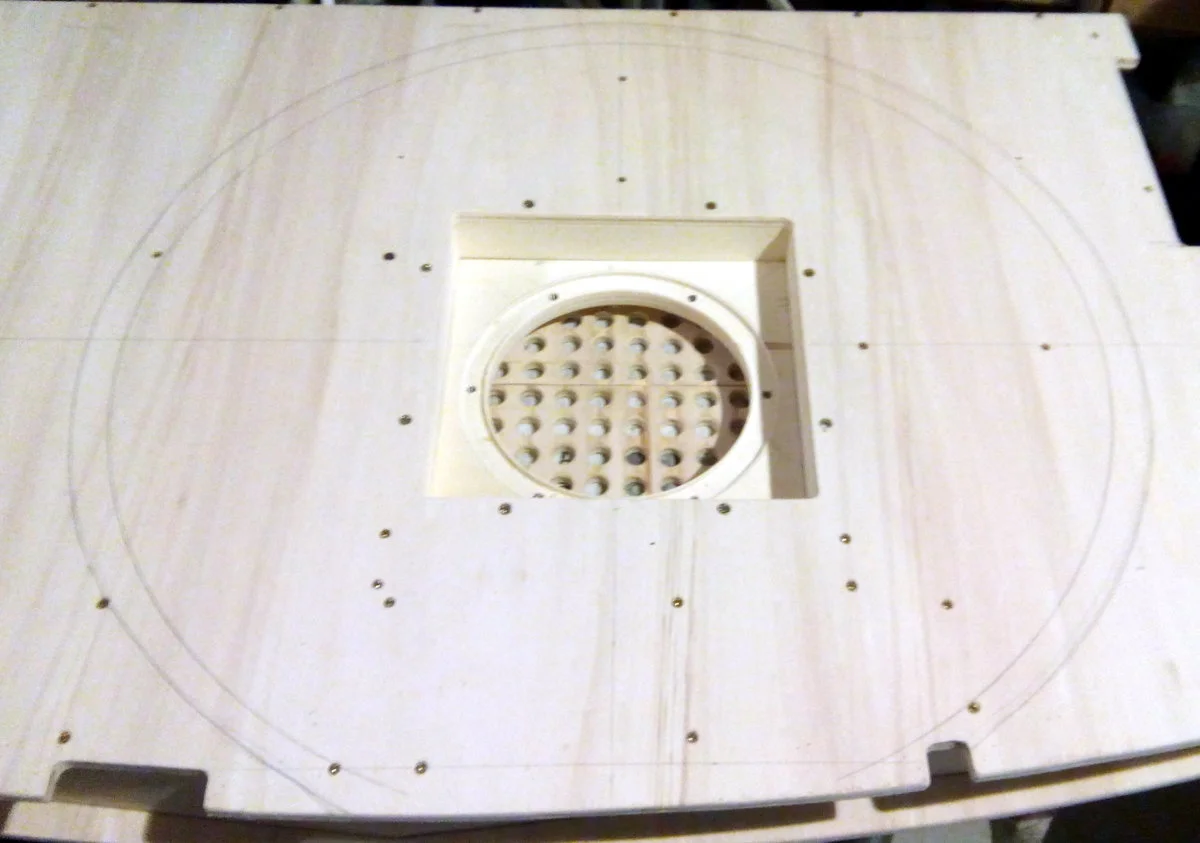

Fig.162 usando la vasca come dima, ho praticato i fori sul fondo del box, dove passeranno le viti metriche (M5 x20) per il fissaggio della vasca.


Fig. 163 con lo svasatore ho ripreso tutti i fori dalla parte superiore del box per incassare le teste delle viti e averle a filo con il pianale (questo per rendere il fondo piatto nei vani per gli oggetti)

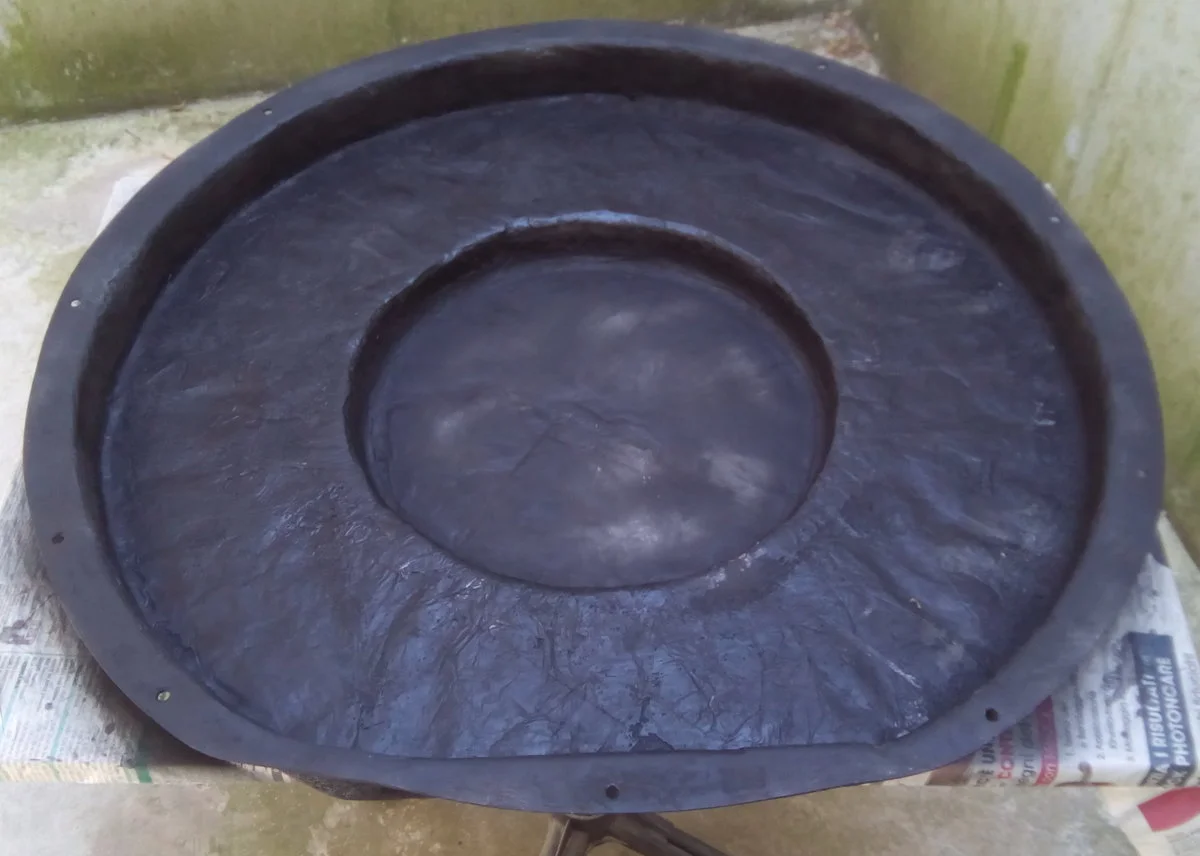

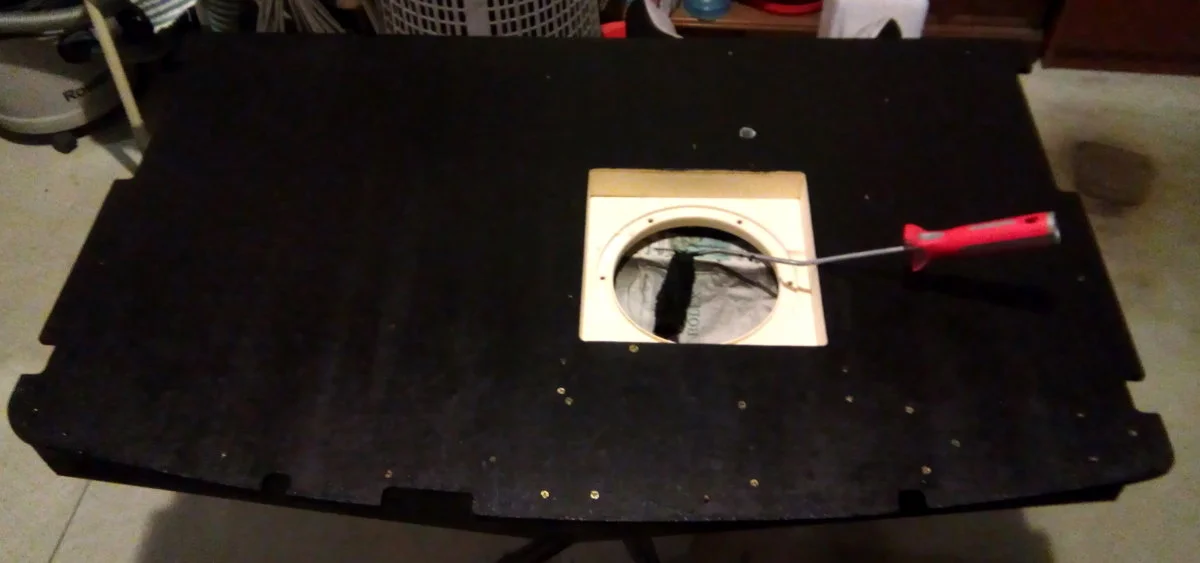

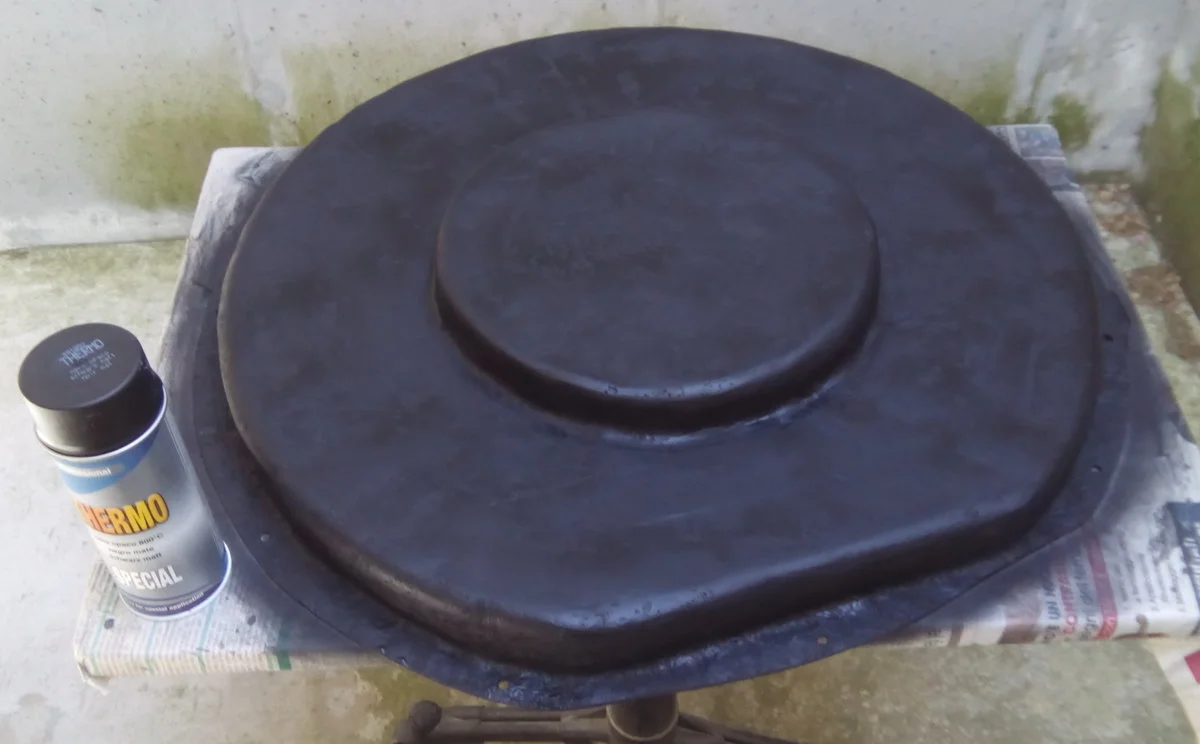

Fig.164 OK… anche se non necessario…..ora si può verniciare la vasca…..esternamente.


Fig.165 e già che c’ero…anche l’interno.


Fig.166 visto che avevo ancora un’oretta a disposizione, ho aprofittato per tracciare le posizioni delle maniglie di sollevamento del pannello superiore.

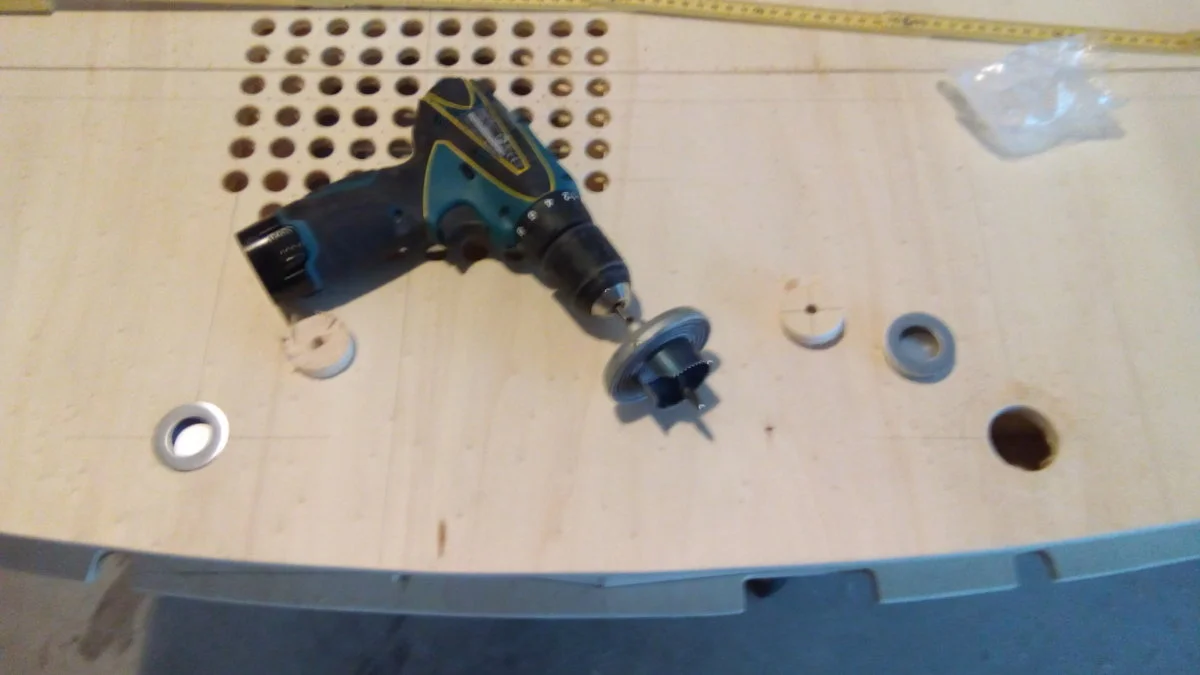

Fig.167 e conseguentemente forato gli incassi con la fresa a tazza.


Sempre più vicino alla fine del progetto…. Inizio a vedere la luce alla fine del tunnel…:):):)

Per il momento è tutto gente….. Alla prossima. :hungry::hungry::hungry:

Sarà la primavera, saranno gli impegni che si riducono, sarà la vista dei lavori che si concludono….stà di fatto che anche ieri sono riuscito a trafficare sul progetto…
Ecco le news…
Per essere certo di eliminare le fessure che inevitabilmente si creeranno dall’ accoppiamento tra la vasca e pannello inferiore ho pensato di aggiungere una guarnizione tra le due parti…..

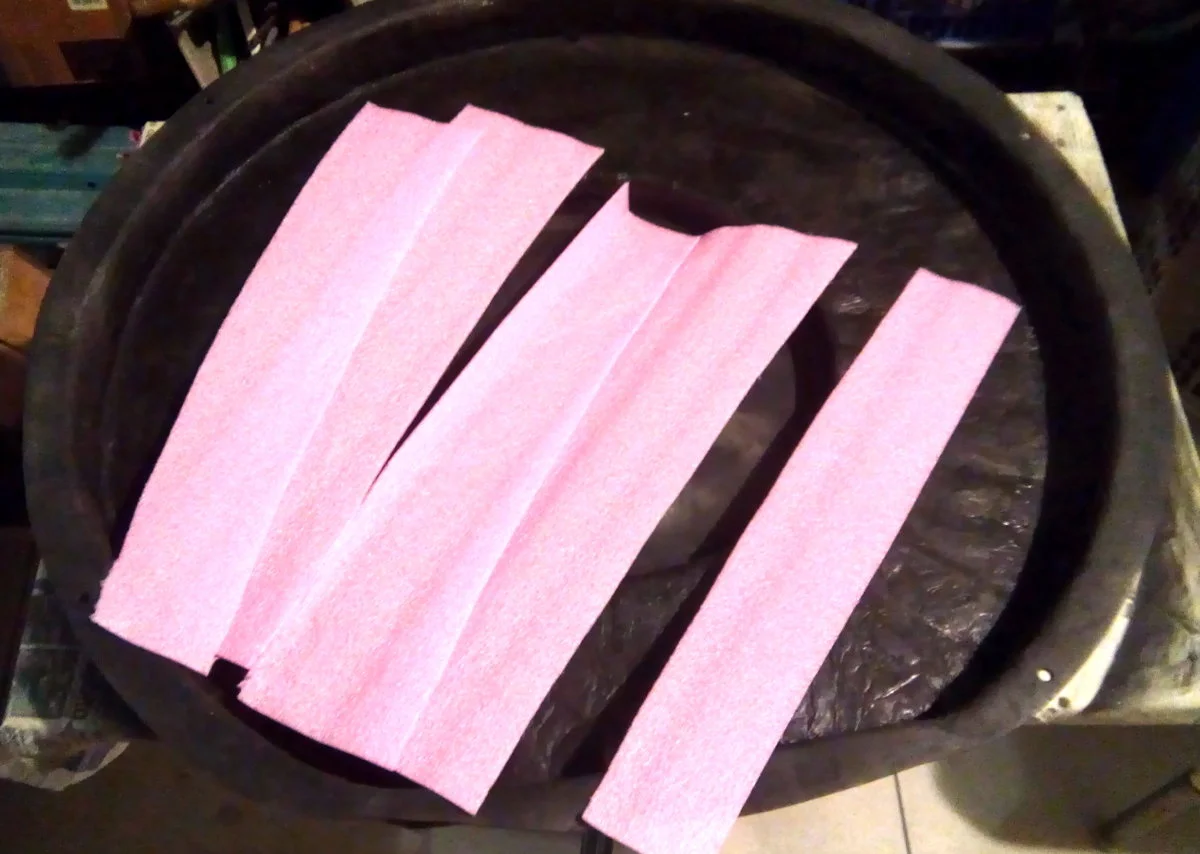

Fig. 168 Da dei fogli di spugna a celle chiuse (simile alle guarnizioni) ho ricavato delle strisce .

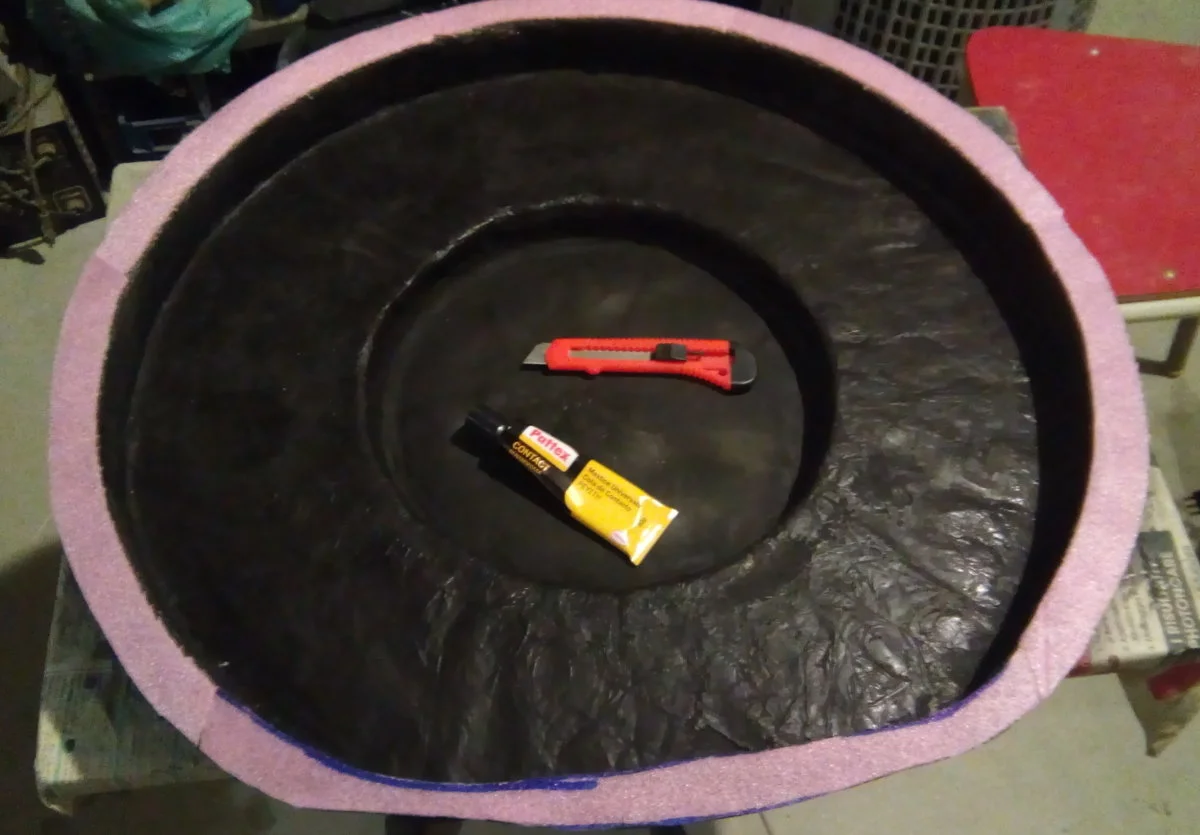

Fig.169 dopo averle incollate sul perimetro di contatto della vasca, le ho rifilate con il taglierino….ottenendo così una perfetta guarnizione di tenuta su tutto il bordo.


Vasca pronta!!!….. (Non è vero….manca ancora della “lana di vetro per rendere più morbido i suono basso prodotto dal woofer)
Ma ora ci dedichiamo al lay-out interno del box….in particolare il vano dedicato all’ amplificatore....

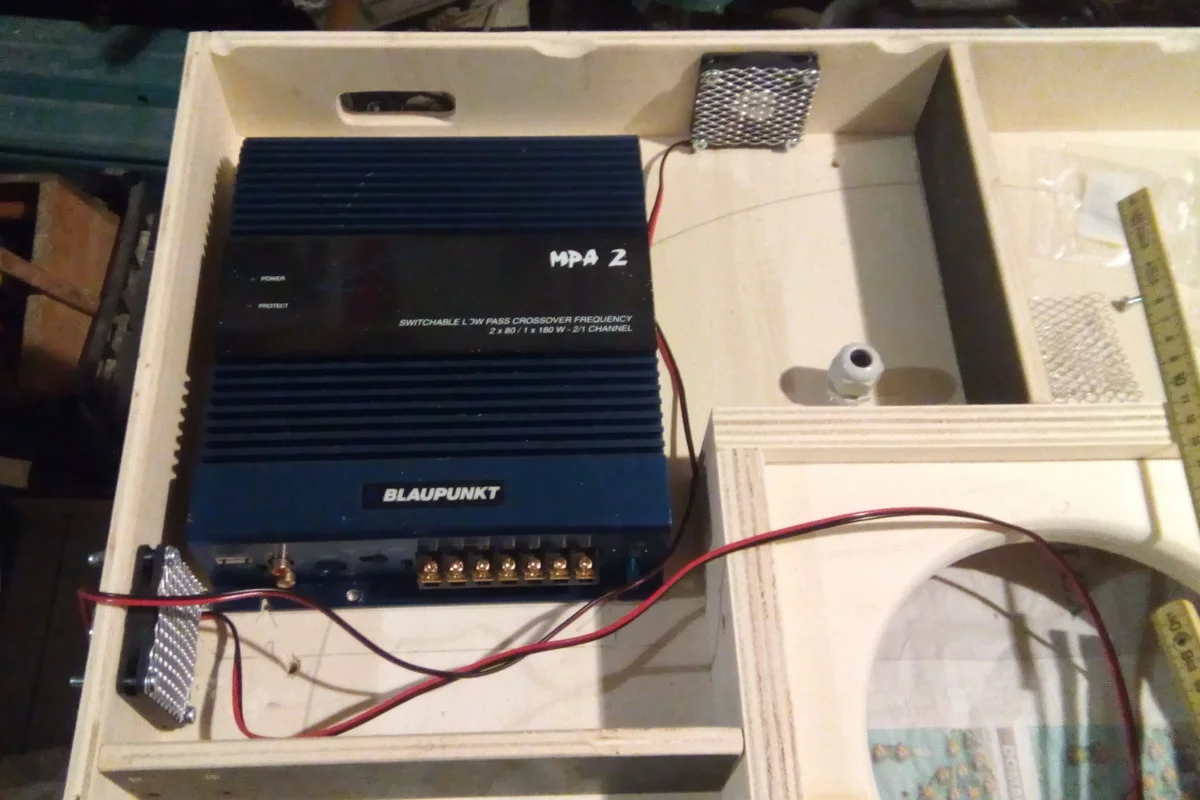

Fig.170 senza fissare niente…ho eseguito una prova di ingombri per trovare la miglior disposizione dei componenti in base allo spazio a disposizione (si possono vedere le ventole di raffreddamento, l’amplificatore e il passacavo per il woofer che mi permetterà una facile installazione dei cavi e allo stesso tempo mi garantirà la sigillatura della cassa)


Fig.171 dopo aver tracciato gli ingombri (un paio di volte) ho eseguito i pre fori delle viti di fissaggio amplificatore.

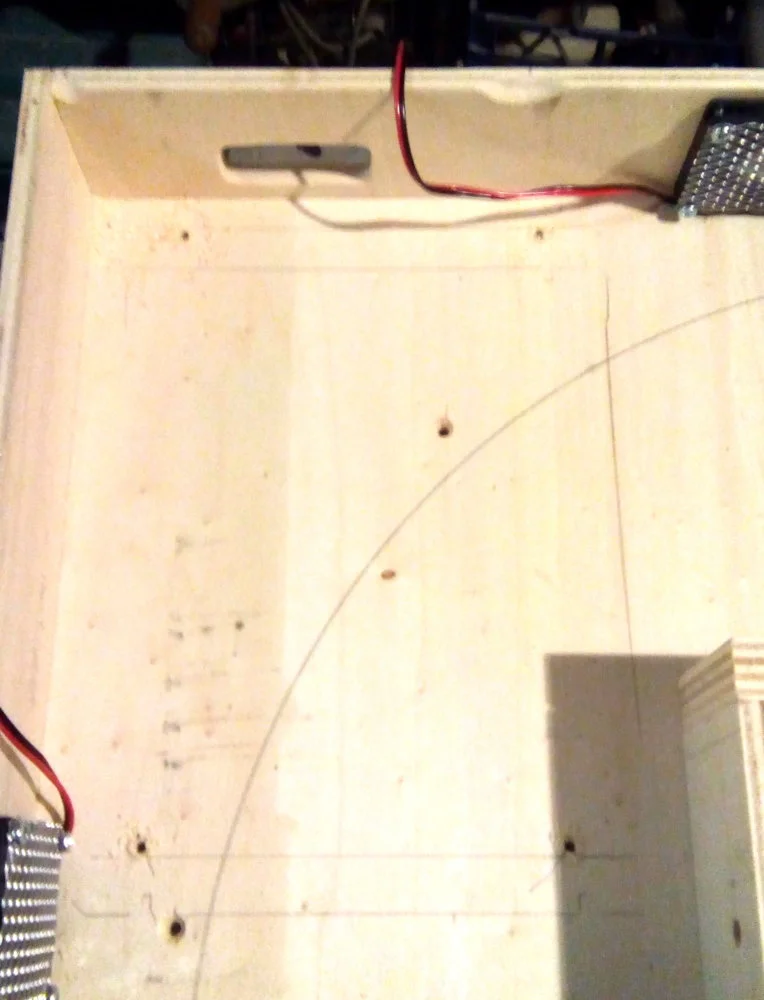

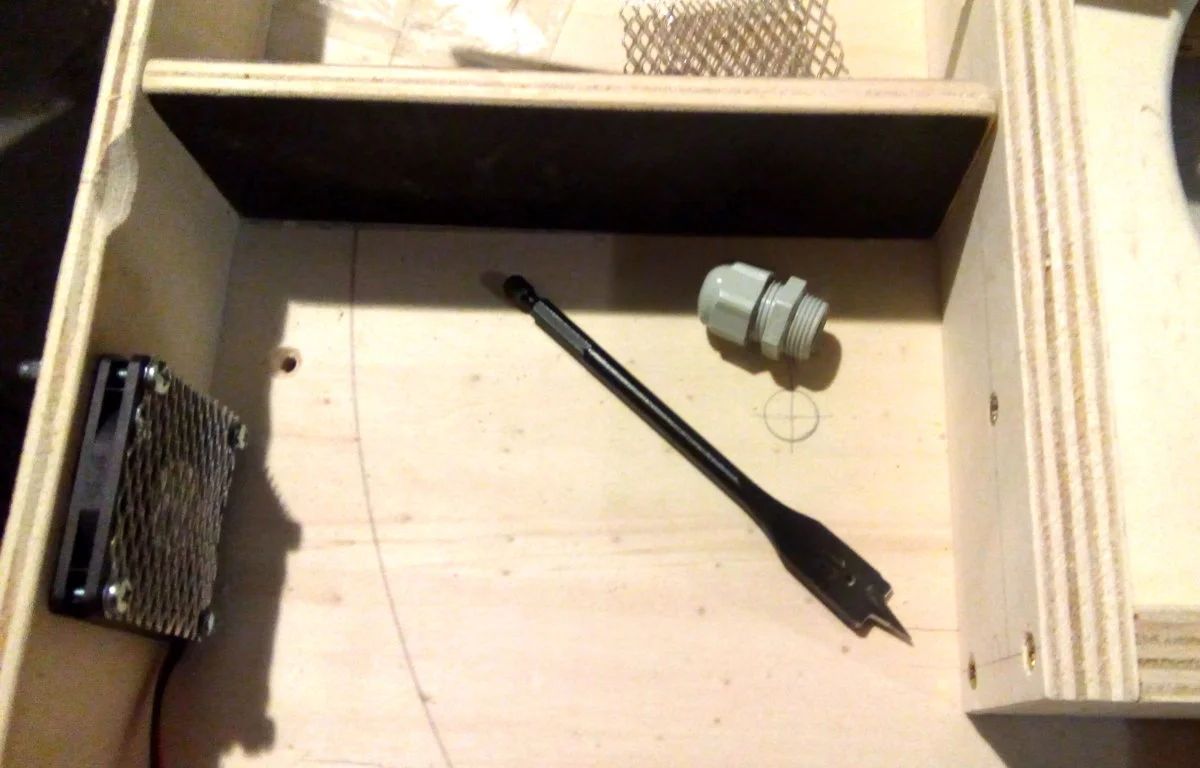

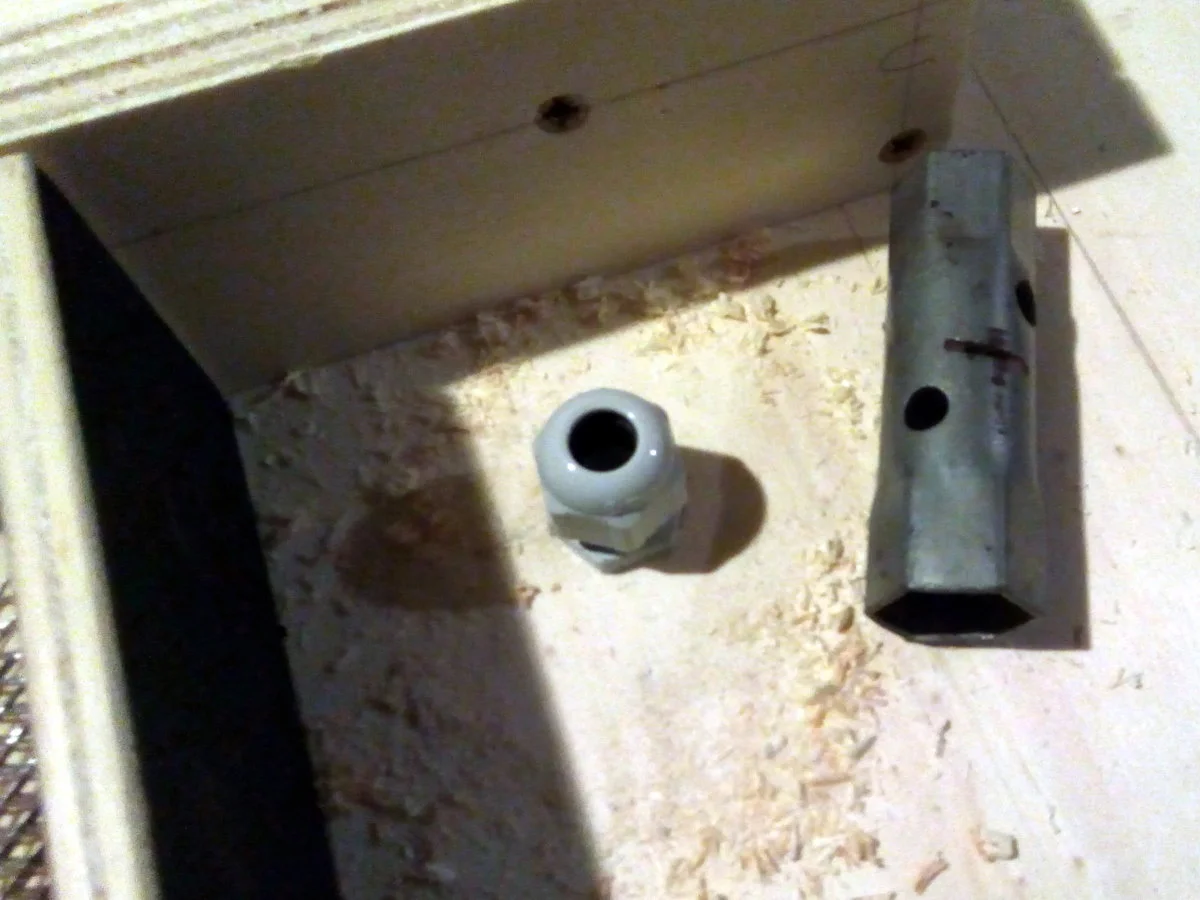

Fig.172 poi è toccato alla tracciatura della posizione del passacavo.


Fig.173 una volta realizzato il foro di fissaggio ho creato un invito con lo svasatore per permettermi di avvitarlo direttamente nel legno.


Fig.174 et voilà….passacavo avvitato con una tenuta perfetta.


Qui si conclude il lavoro per questa volta…ma …. Sempre sul pezzo!!! ;)
;);)

Ragazzi…non sono scomparso!!
Solo che in questo periodo si sono fatte avanti un po’ di cose…e non ho potuto darci dentro come volevo….
Ma ieri sera, approfittando del brutto tempo (altrimenti c’era il prato da tagliare), ho ripreso in mano il progetto!
Ecco quello che ho combinato….

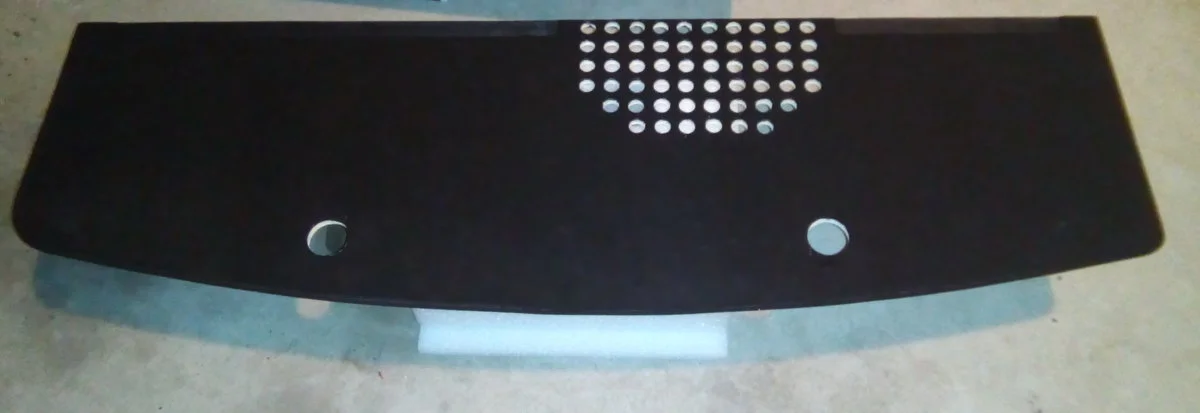

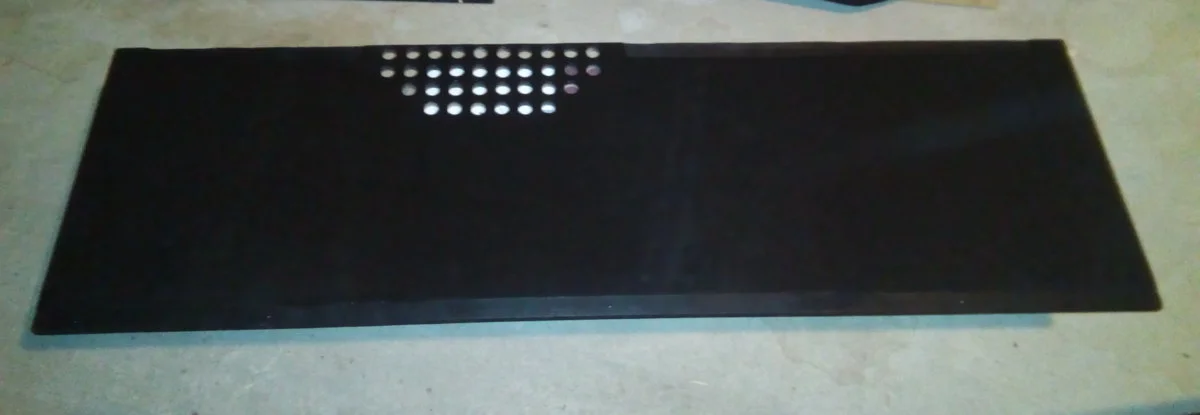

Fig.175 dopo aver smontato le cerniere dal pannello superiore ho dato una mano di nero alle stesse così da renderle omogenee ai pannelli (che vedremo dopo).


Fig.176 Una mano di vernice all’acqua (non tossica ) al lato interno della parte anteriore del pannello superiore.


Fig.177 E una mano di nero anche alla parte posteriore del pannello.


Fig.178 dopo è toccato al fondo e ai fianchetti esterni del box , per rendere il tutto omogeneo e idrorepellente (e anche perché l’occhio vuole la sua parte)

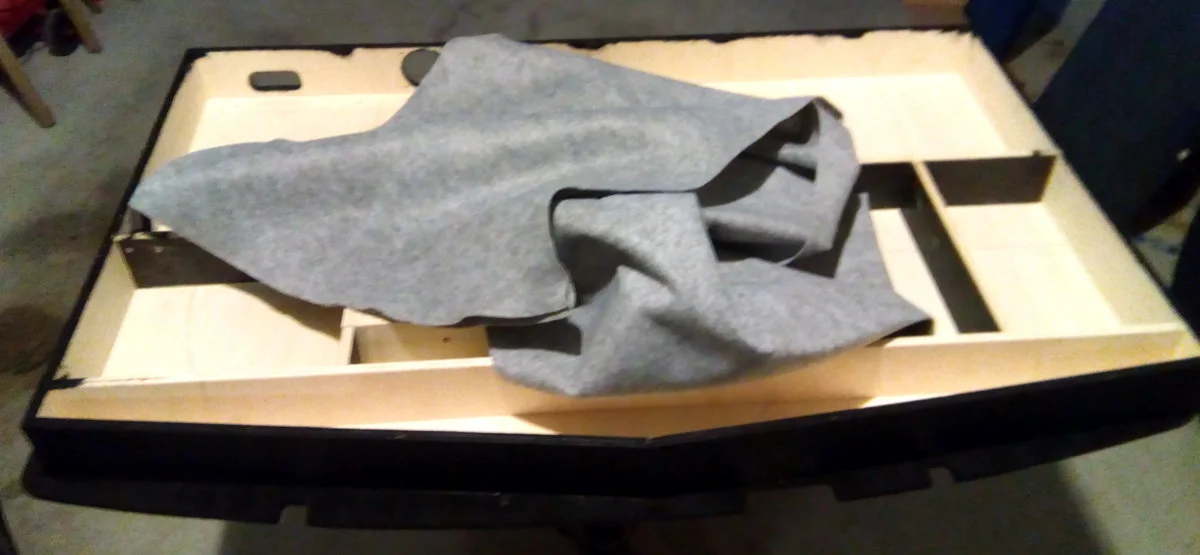

Fig.179 mentre si asciugava la vernice, ho aperto le confezioni della moquette grigio antracite (per la parte superiore), del feltro da 1,5mm grigio 50% (per le pareti divisorie interne) e del feltro da 3mm nero (per il fondo degli scomparti)


Fig.180 una volta asciugata la vernice (dopo circa una mezz’oretta), ho voluto iniziare a rivestire l’interno del box, partendo dalle parti Grigie….


Fig.181 dopo aver steso accuratamente il Pattex sulle superfici superiori del castello Woofer, ho fissato temporaneamente l’altoparlate al castello in modo da tenere teso il feltro.


Fig.182 Con una spatola di plastica (per non rovinare il feltro) ho accuratamente fatto aderire il feltro sulle superfici (facendo molta attenzione sulla raggiatura e sugli spigoli).

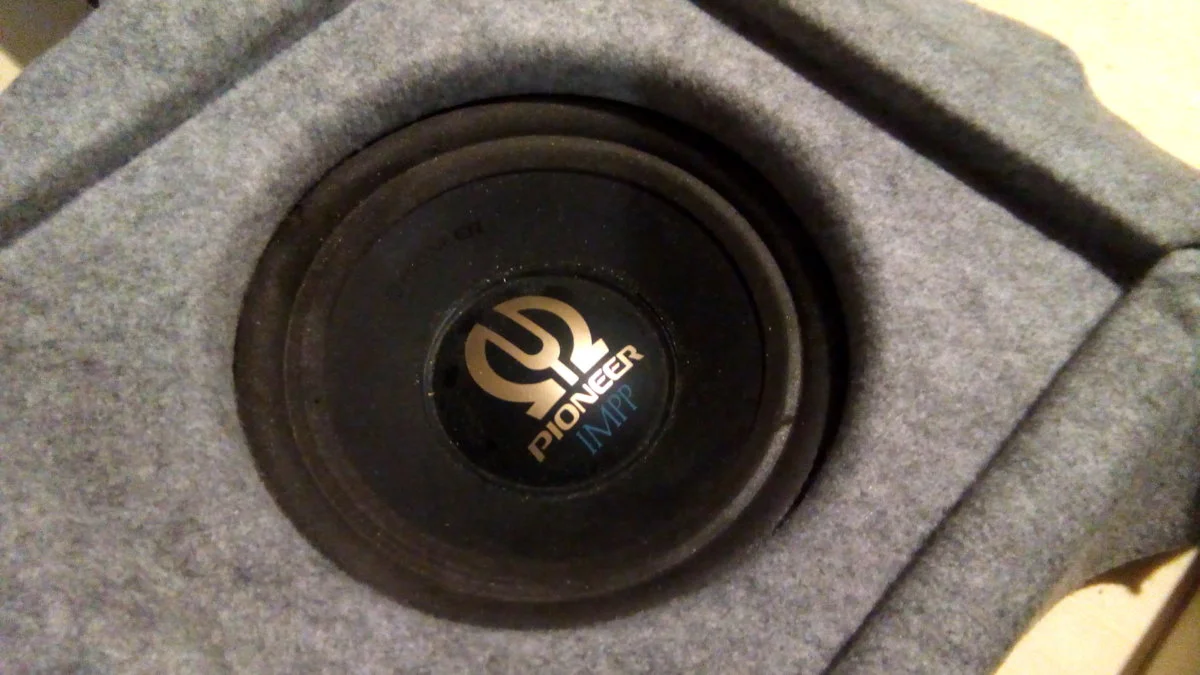

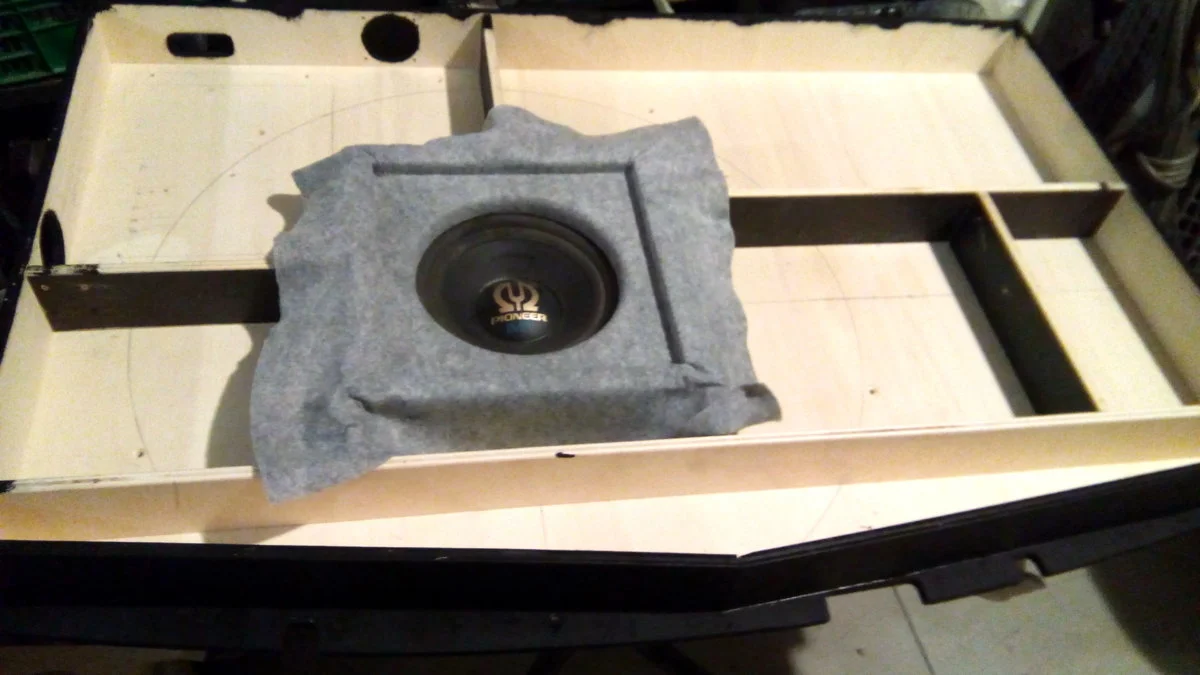

Fig.183 ed ecco come si presenta il castello ricoperto con il woofer montato.


Spero di riuscire a continuare il lavoro nei prossimi giorni …. E riuscire a vedere il box completamente foderato.
Alla prossima !!!!! ;););)

Eccomi…a distanza di pochi giorni…Miracolo!

Ma con solo 1 ora a disposizione l’update non sarà cospicuo….ma è pur sempre un passo avanti!

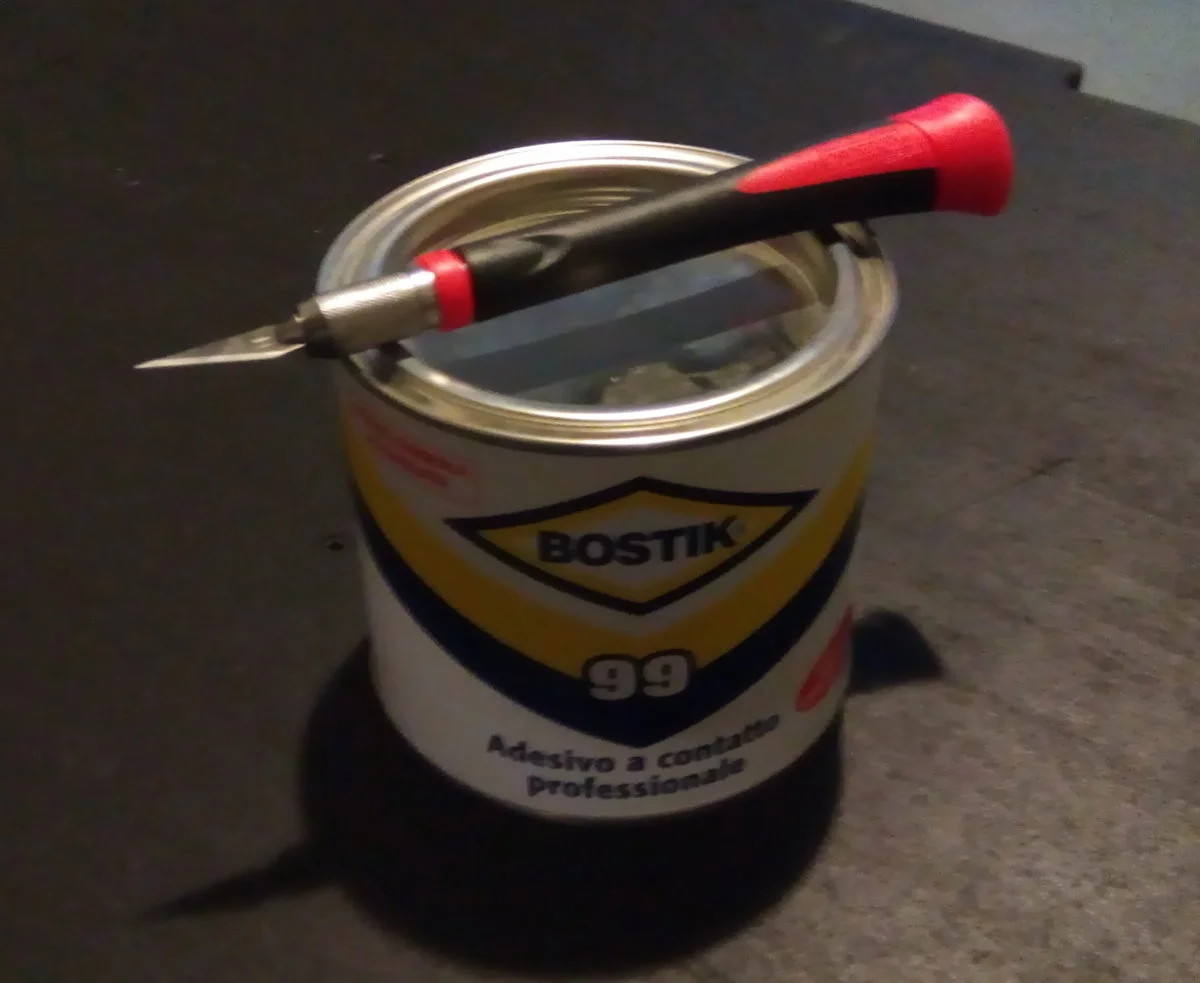

Fig.184 avendo usato tutta la colla di mio padre (figlio degenero) mi sono comprato una confezione di colla a contatto e …già che c’ero…un bisturi per rifinire il tessuto in eccesso.

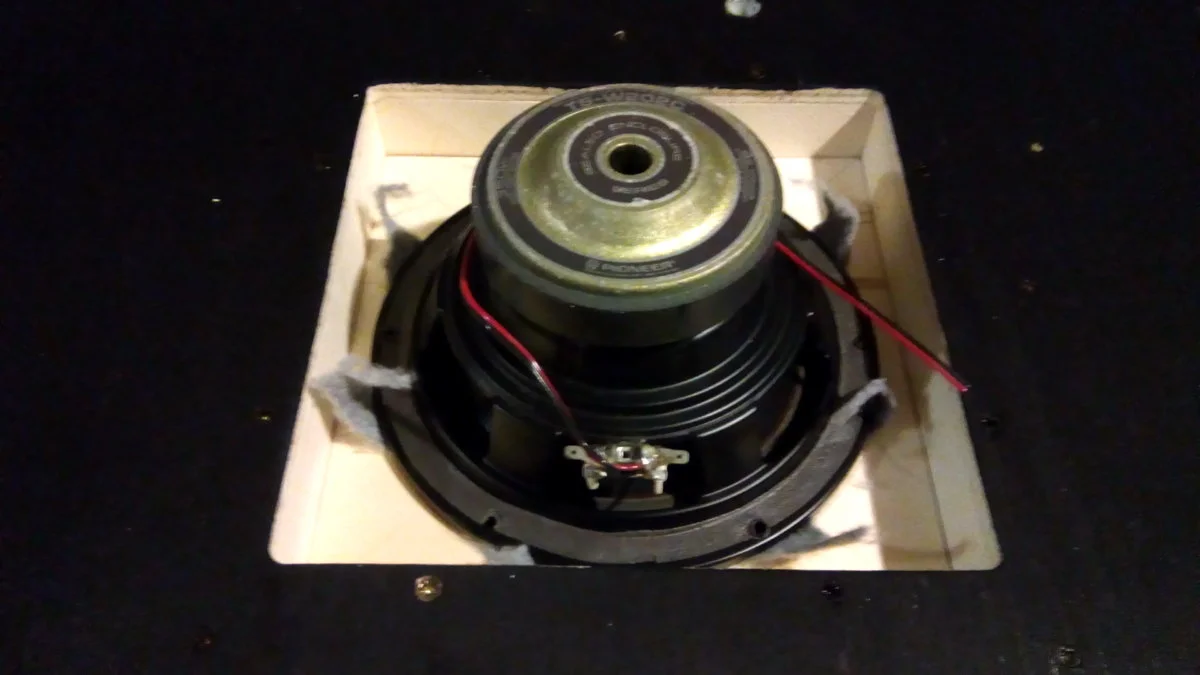

Fig.185 prima di tutto ho rimosso il woofer dalla sua sede, dopo che la colla dell’ultima volta si è asciugata….coì da poter procedere comodamente a rifilare il tessuto sottostante.


Fig.186 poi…armato di colla, spatola e bisturi ho ricoperto le parti più ostiche del box…i fianchetti circostanti al castello (Vano piccolo = scomodità enorme)


E qui si ferma il lavoro…dopo che il bisturi ha fatto sentire la sua lama (affilata) sul mio dito…

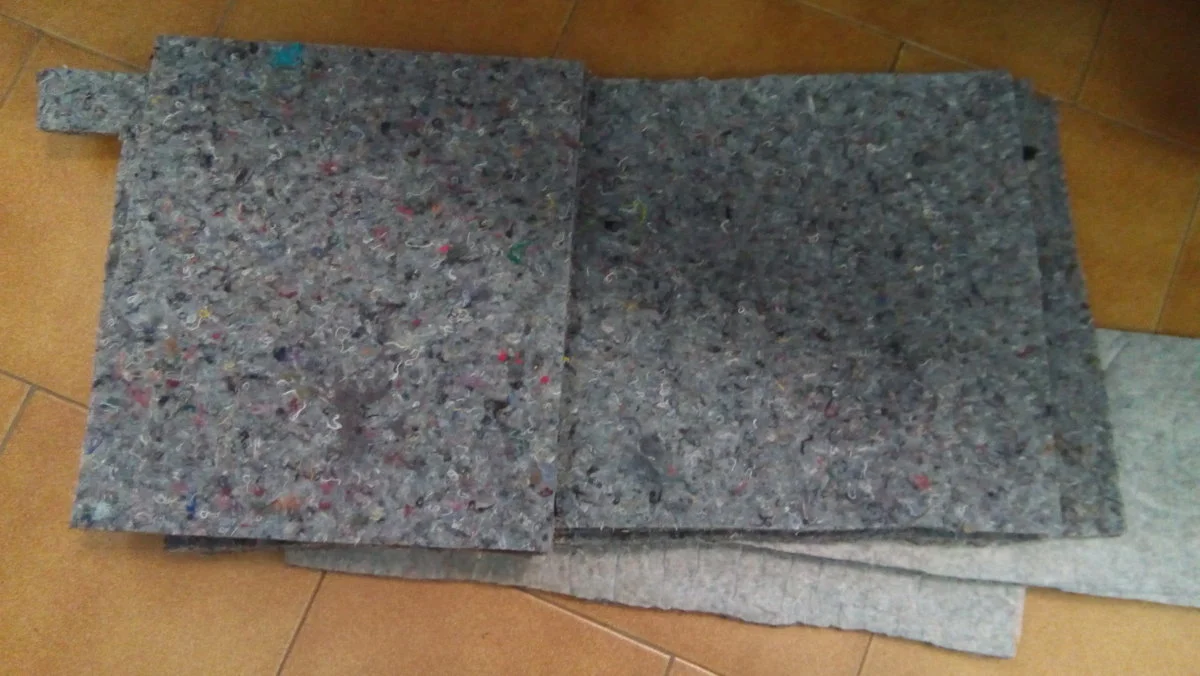

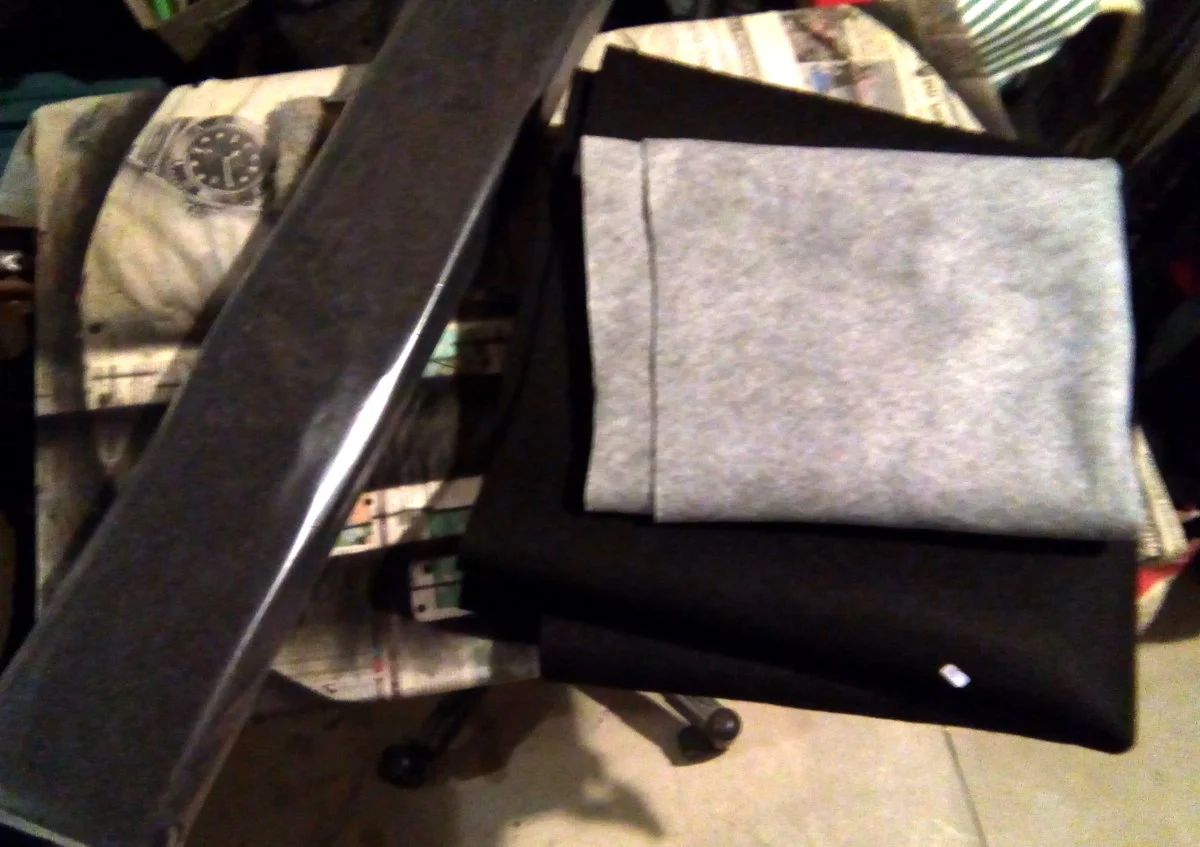

Fig.187 Nel frattempo sono riuscito a recuperare il materiale per “imbottire” le pareti della vasca in fibra per ottenere un suono più tondo.


Ora, non so quando riuscirò a ritornare sul progetto….ma abbiate fede…. Ritornerò!!:D:D:D

Eccomi!!!
Nella concitazione degli eventi, mi sono dimenticato di rendervi partecipi della scelta dei colori di foderatura del box…
Come alcuni di voi avevano proposto (aproposito… grazie a tutti per i feedback) e tenuto in considerazione i colori a disposizione…la scelta finale è stata…..

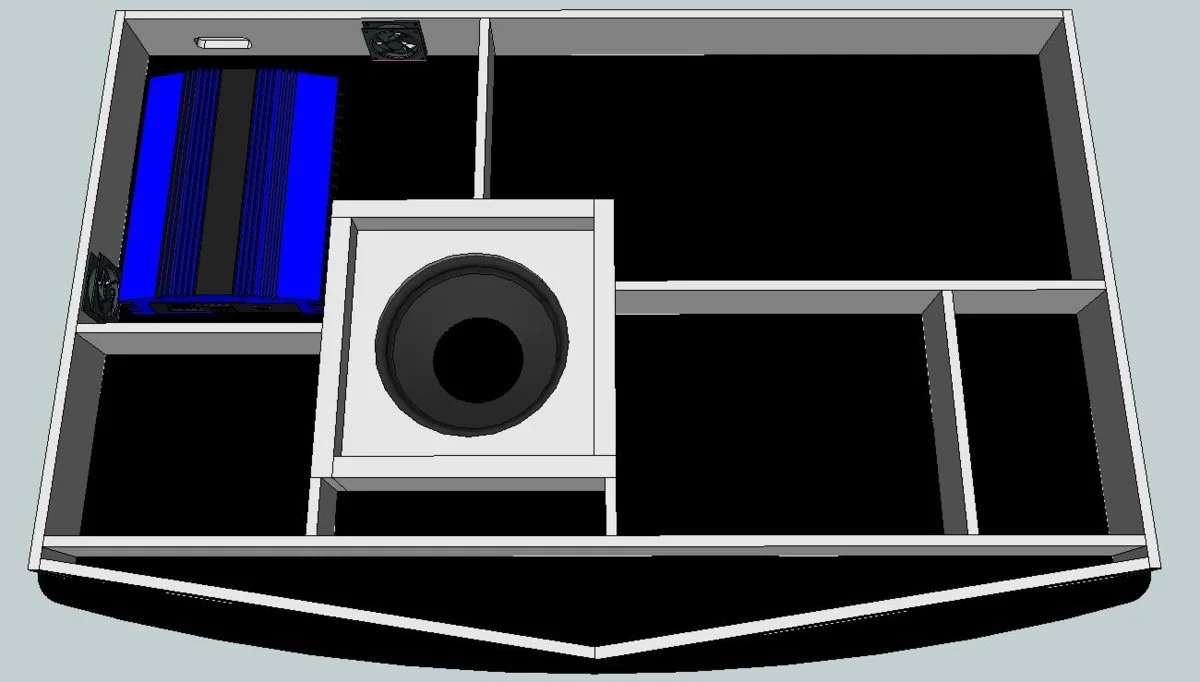

Fig.188 Fondo: Nero - Traversine: Grigio 50%
Stealth Box - Prova colore1.jpg


Ed ecco il risultato delle due ore di ieri…

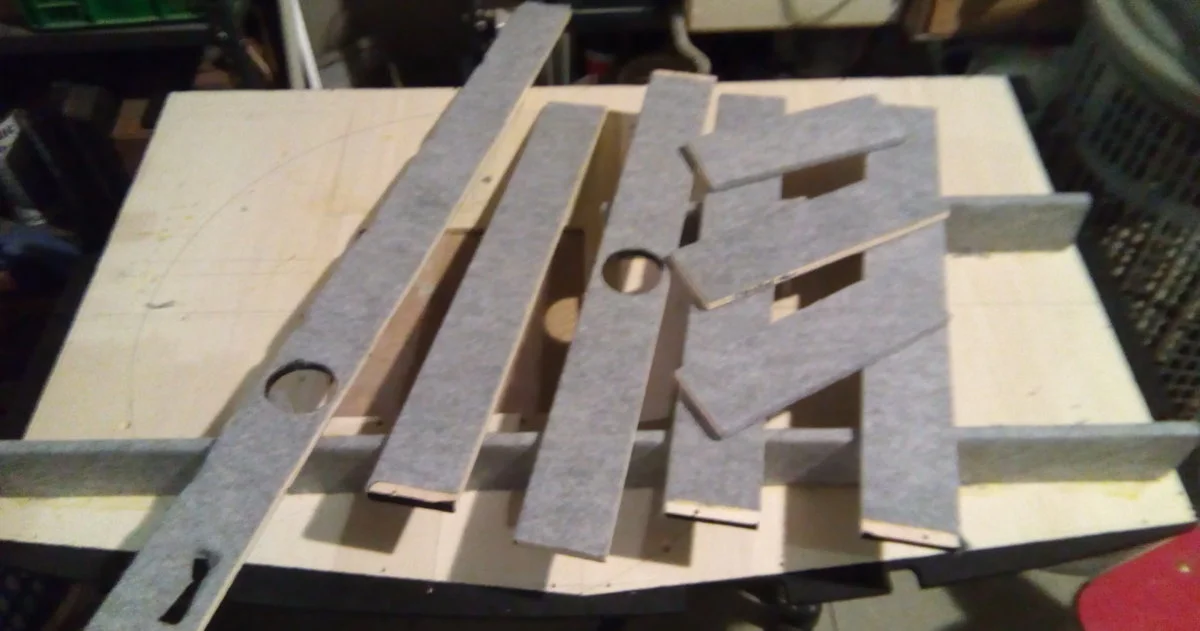

Fig.189 per velocizzare la foderatura delle traversine ho deciso di smontarle dal pannello inferiore…lasciandolo quasi “nudo”.


Fig.190 dopo aver usato “Abbondante colla vinil…. ahmmm … Bostik” ecco tutti i fianchetto ricoperti….


Ora ...non resta che da aspettare per far asciugare bene la colla e poi….rifilare tutti i bordi con il bisturi e in seguito rimontare il tutto facendo ben attenzione agli angoli.
E… visto il risultato sul mio dito della scorsa settimana….usare un bel paio di guanti!! :banhappy::banhappy::banhappy:
A spizzichi e bocconi… ma sempre più avanti!! :good::good:

…. Sono contento…altre 2 orette da dedicare al progetto e vedere un altro aspetto completato.

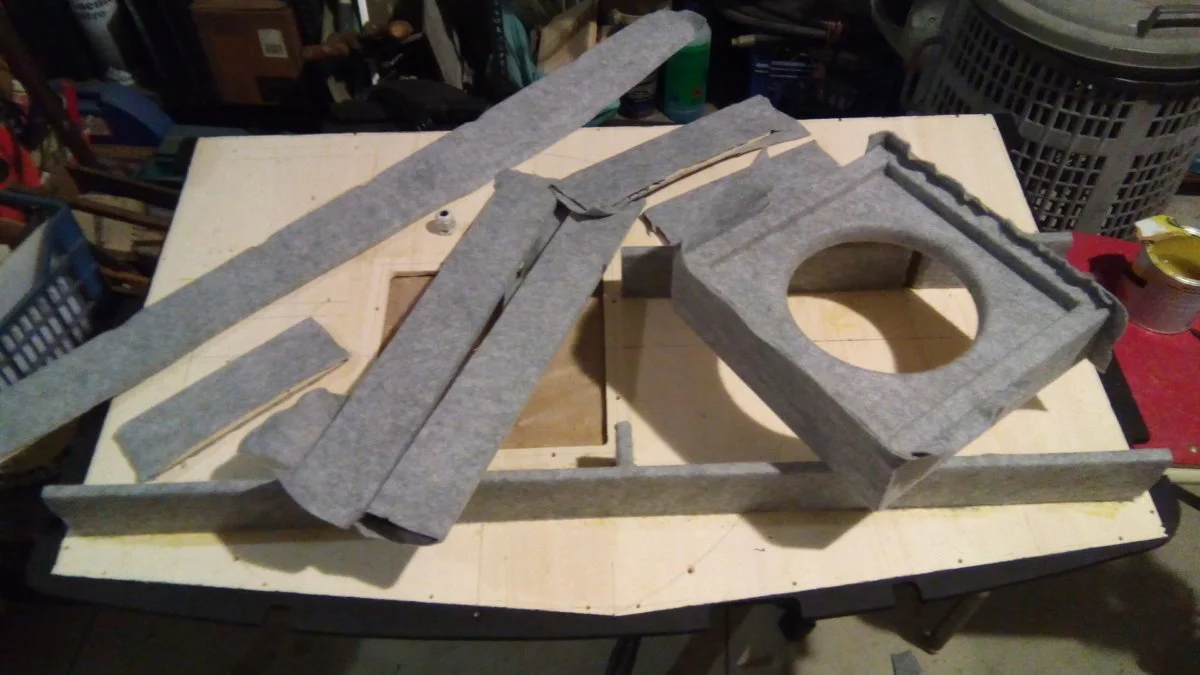

Avevo smontato il castello e tutti i fianchetti del box per foderarli….ora che la colla si è asciugata bene, posso rifilate!
Indossato un paio di guanti (Cotone ricoperti di gomma anti-taglio), ho iniziato il lavoro con il bisturi e una forbice da sartoria.

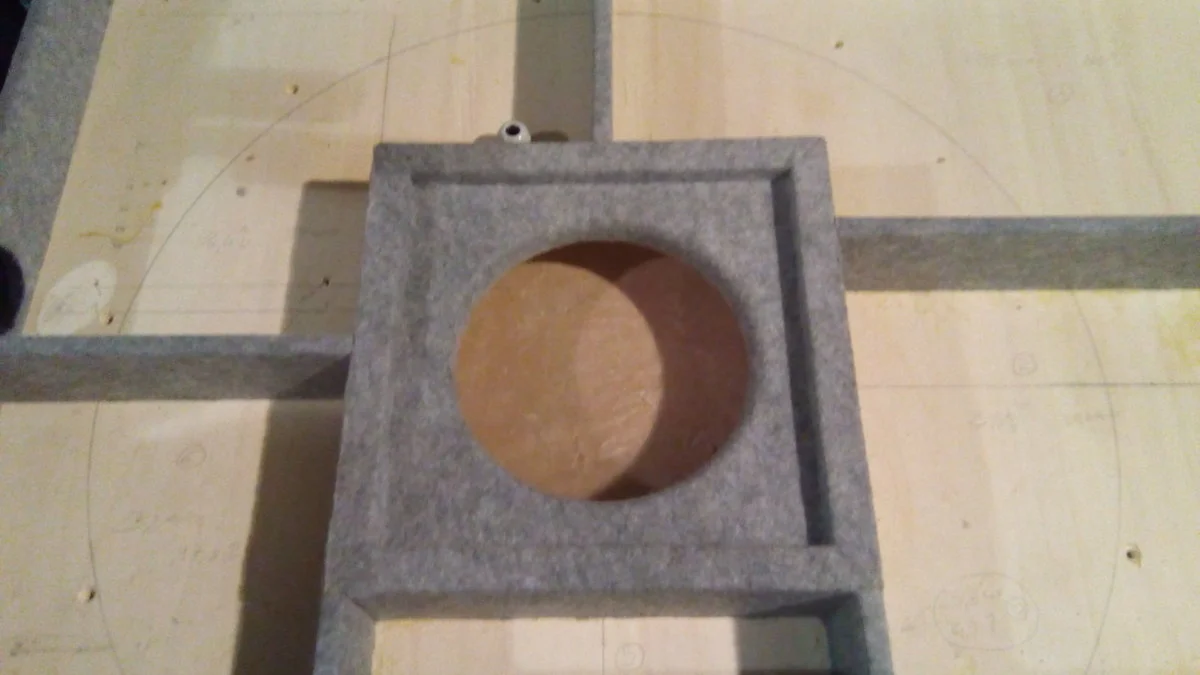

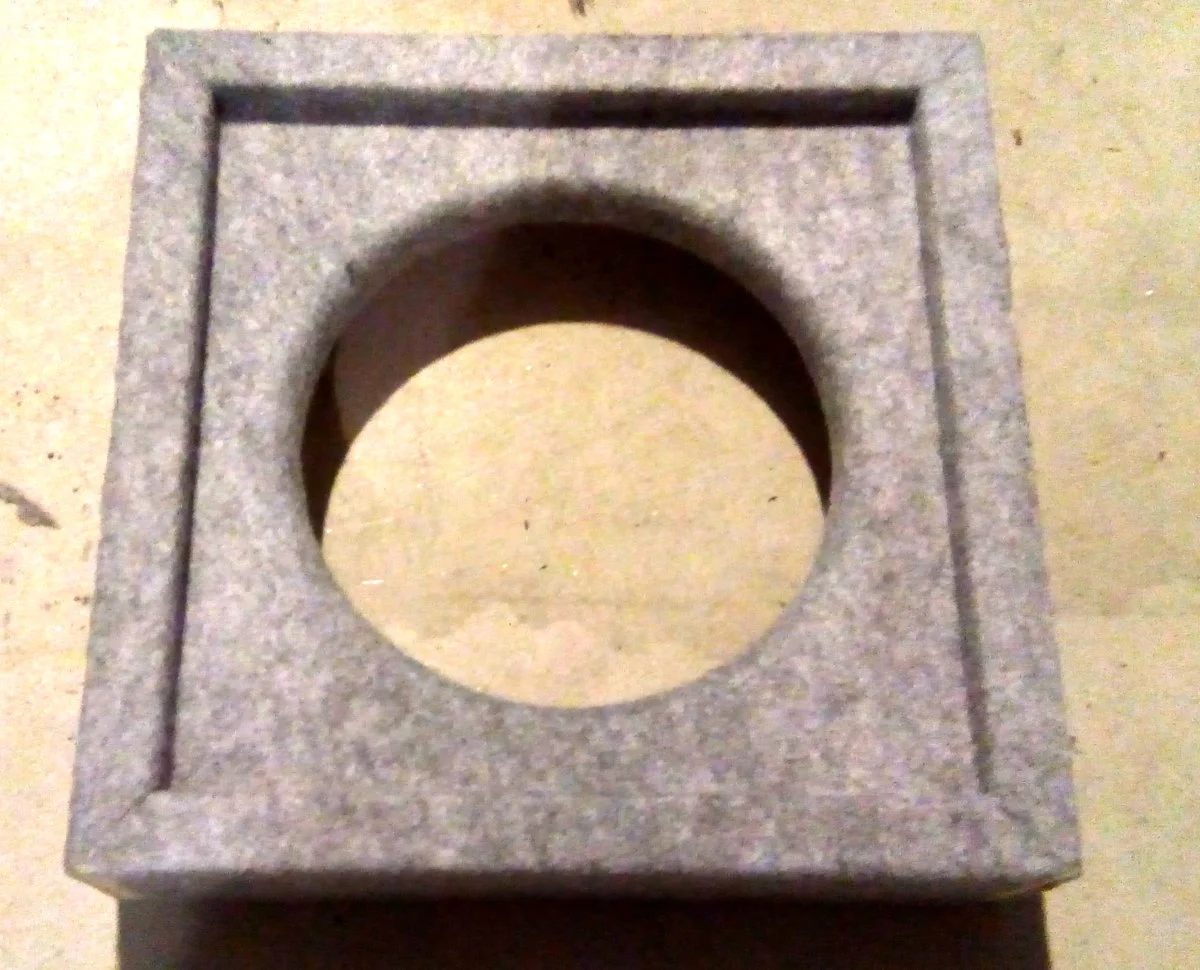

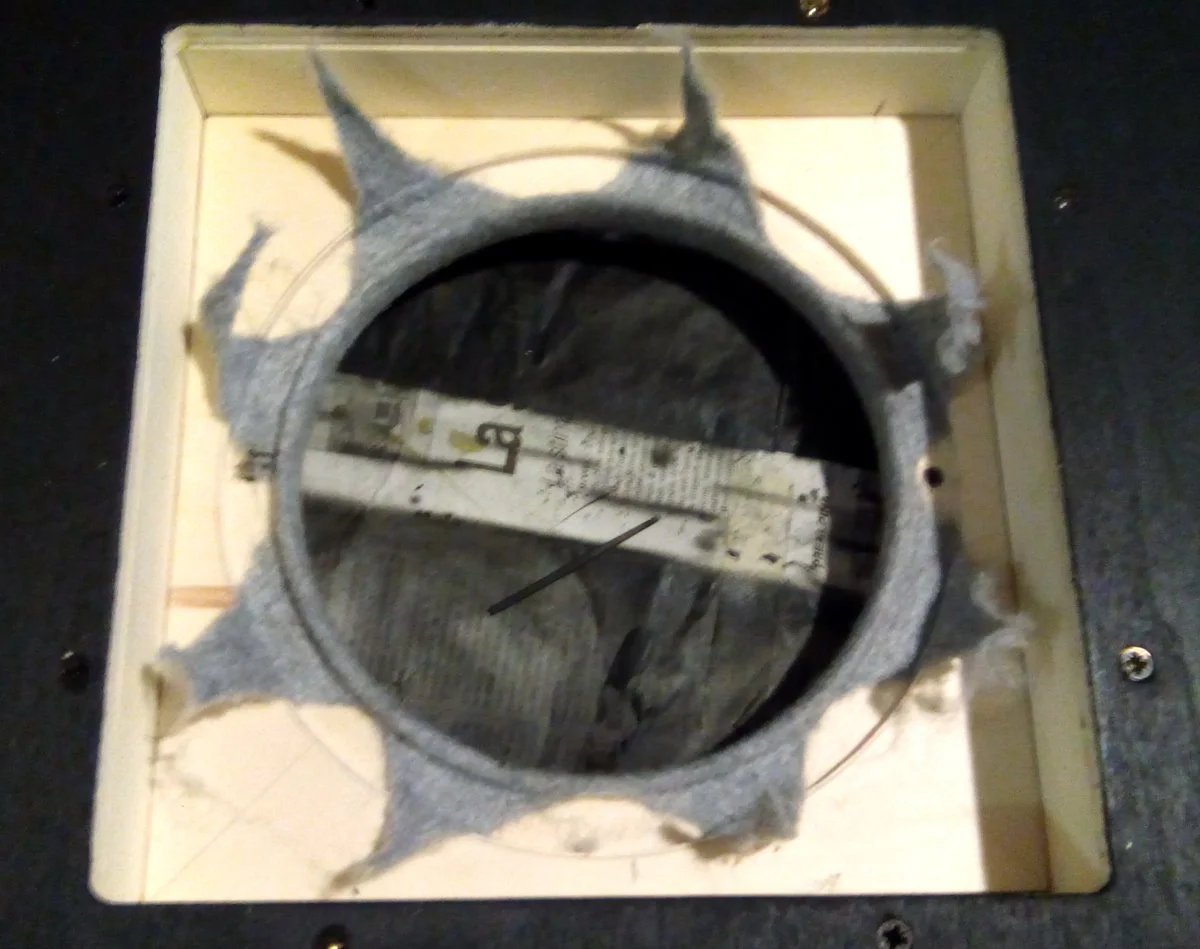

Fig.191 primo componente rifilato…con pazienza certosina… il castello woofer.


Fig.192 e… pezzo dopo pezzo…tutti i fianchetti…prestando attenzione ai fori ventola e a tutti i bordi a vista!

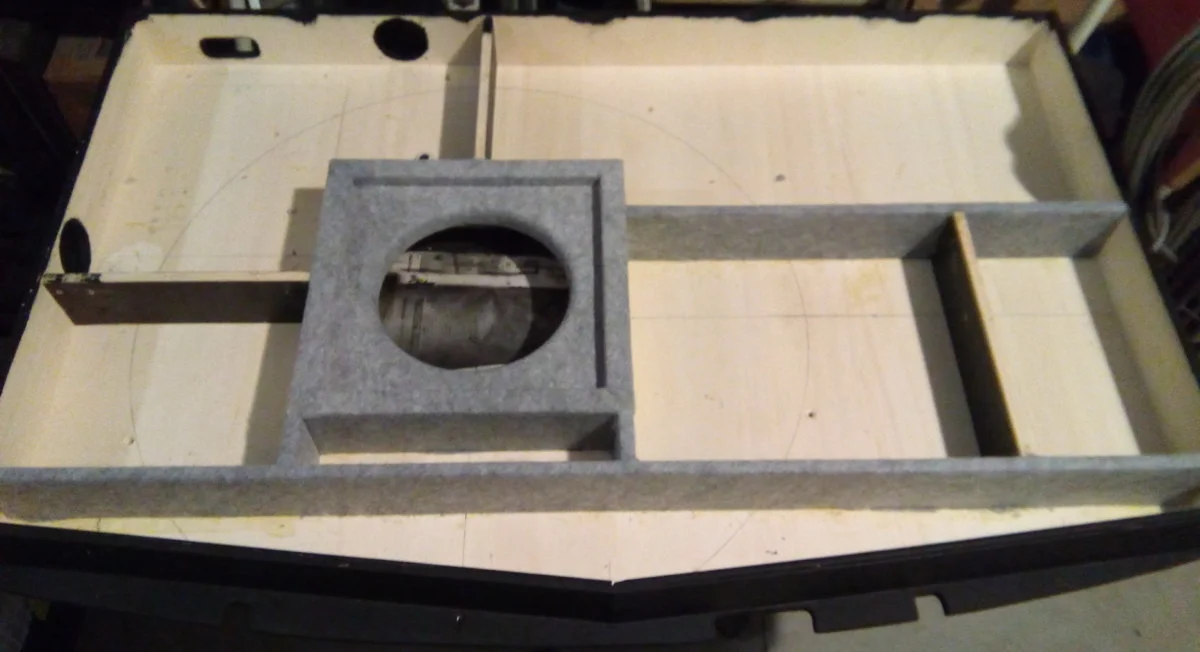

Fig.193 rimontati tutti i componenti…questo è il risultato d’insieme.

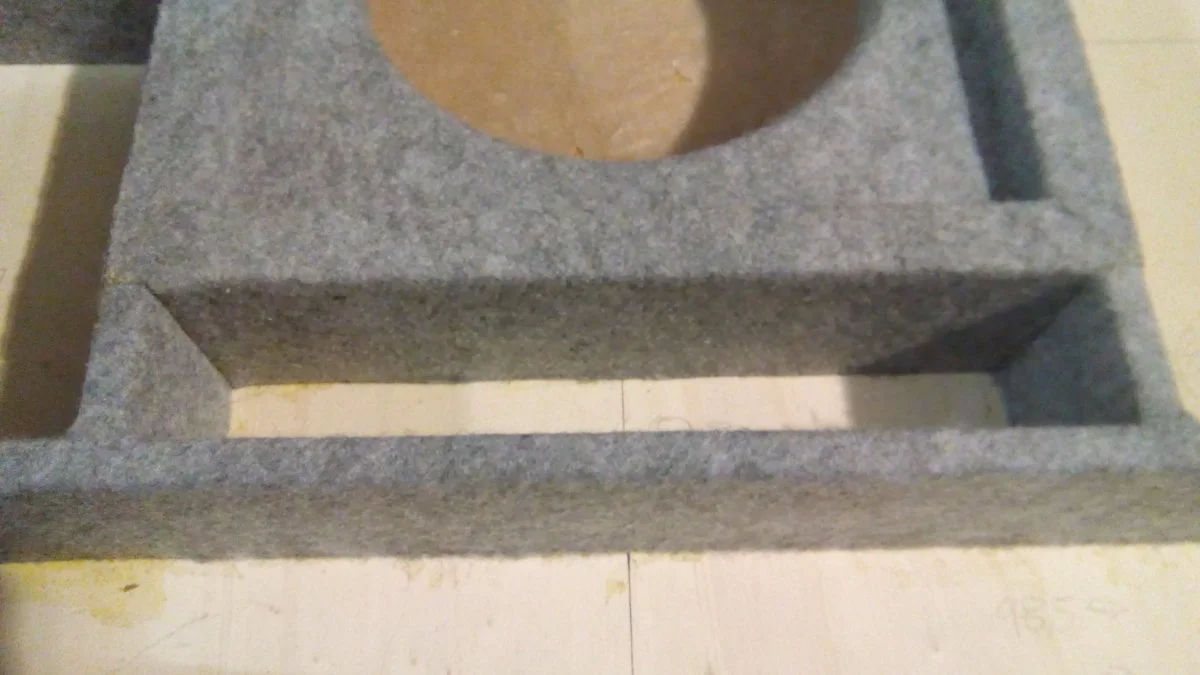

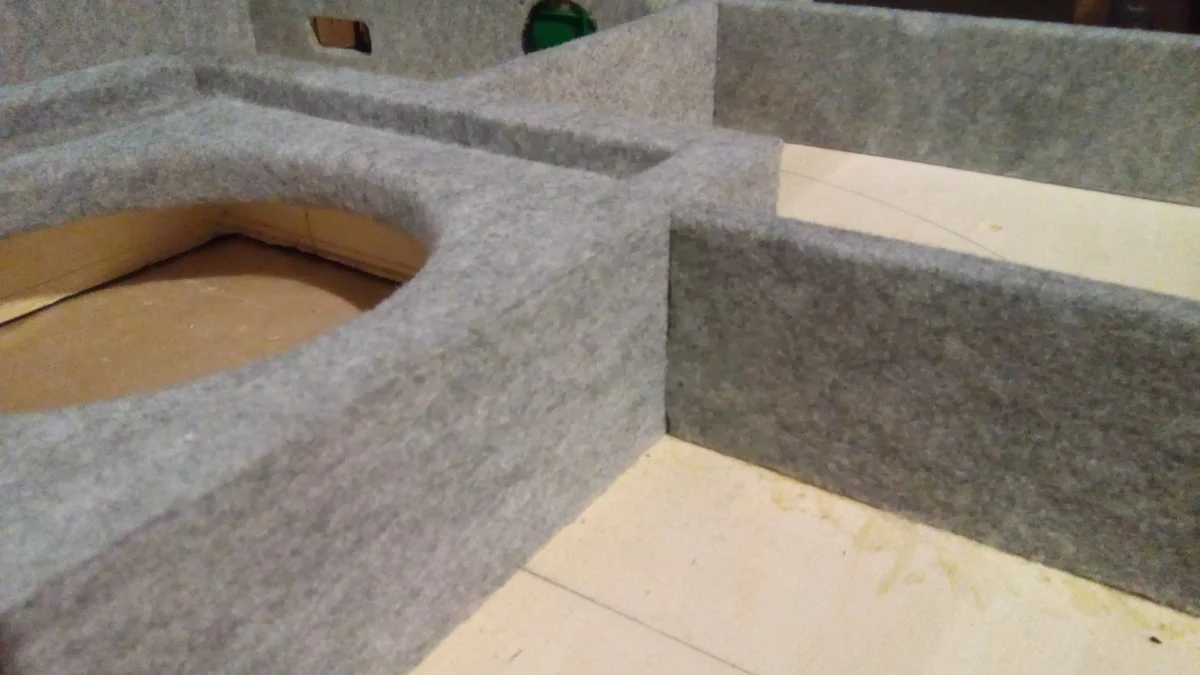

Fig.194 particolare degli angoli e delle pareti interne…(sembra un labirinto :confused::confused::confused:)


Fig.195 particolare della fessura di passaggio cavi (segnali RCA e alimentazione)


Fig.196 particolare del foro ventola


Fig.197 particolare del vano più piccolo, anteriore al castello (un vero incubo da realizzare)

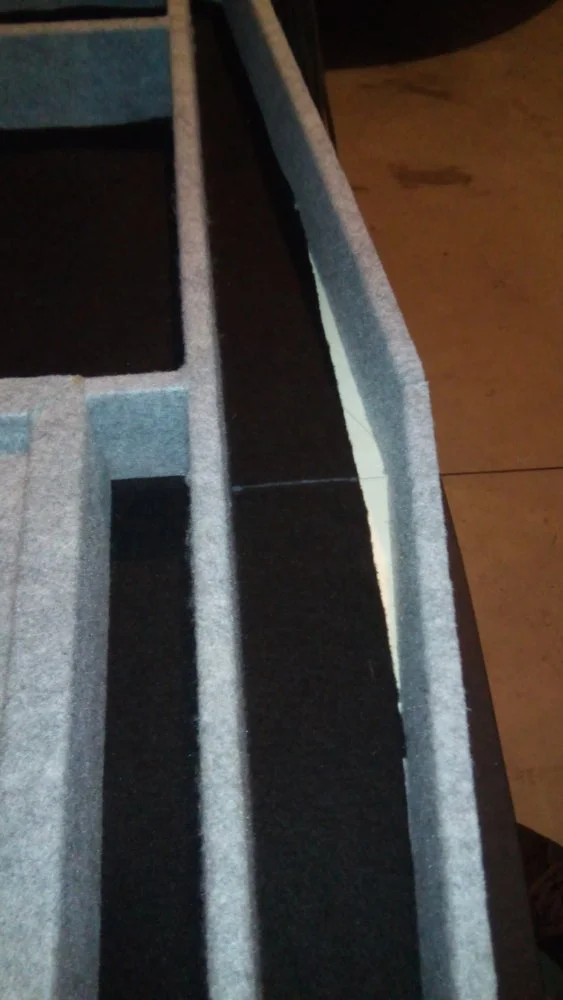

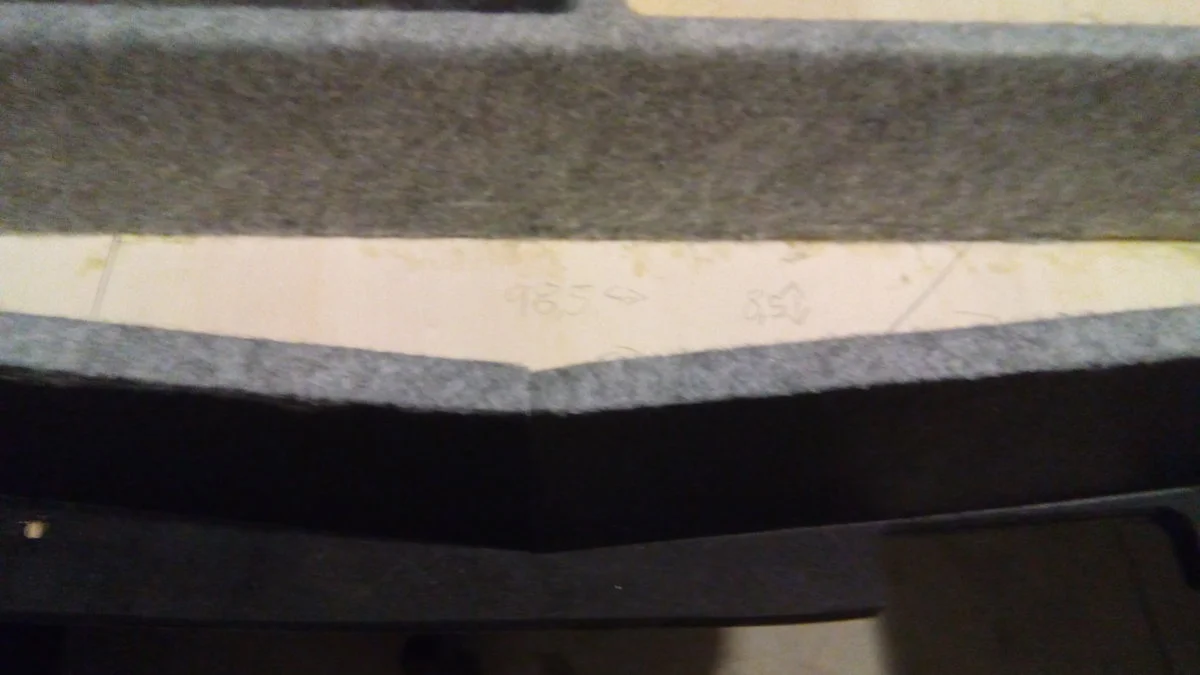

Fig.198 particolare del bordo tra interno ed esterno Box (grigio interno e nero esterno)

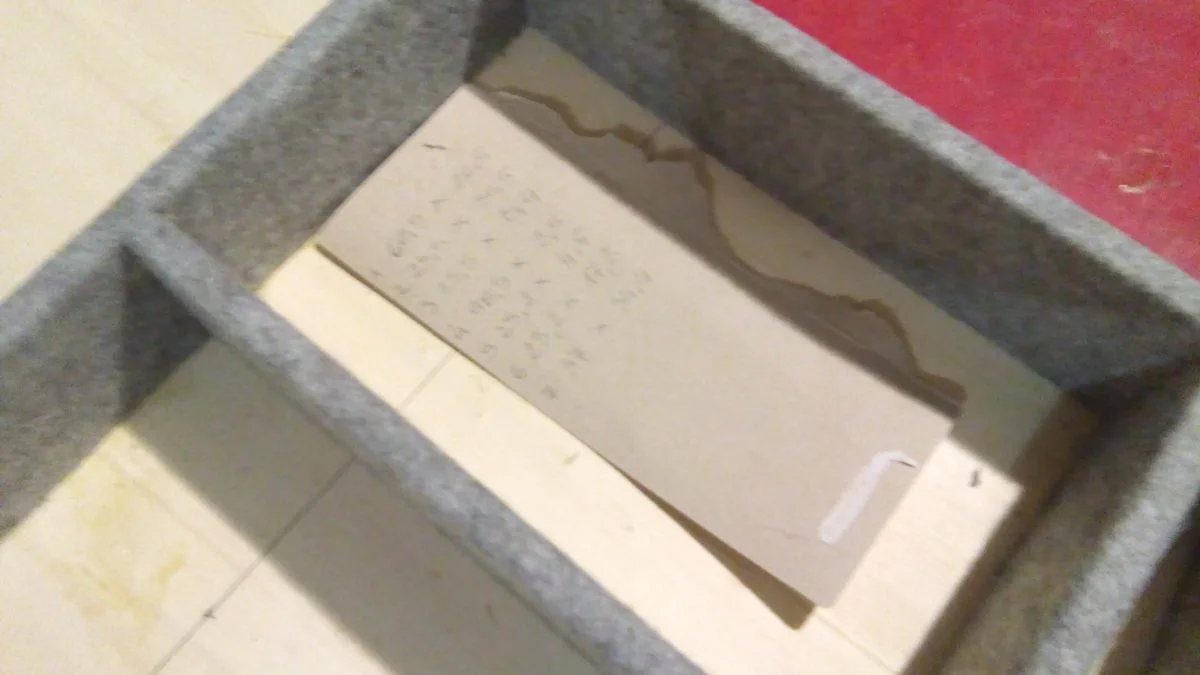

Fig.199 particolare del vano destro… e il biglietto con le misure reali dei vari scomparti per ritagliare i fondi (il prossimo step)


Fig.200 (altra cifra tonda di foto allegate)…. Visione dall’alto della parte centrale del box….con gli incroci delle pareti e il castello.


Come già detto….prossimo step….foderatura dei fondi degli scomparti con il feltro nero da 3mm….

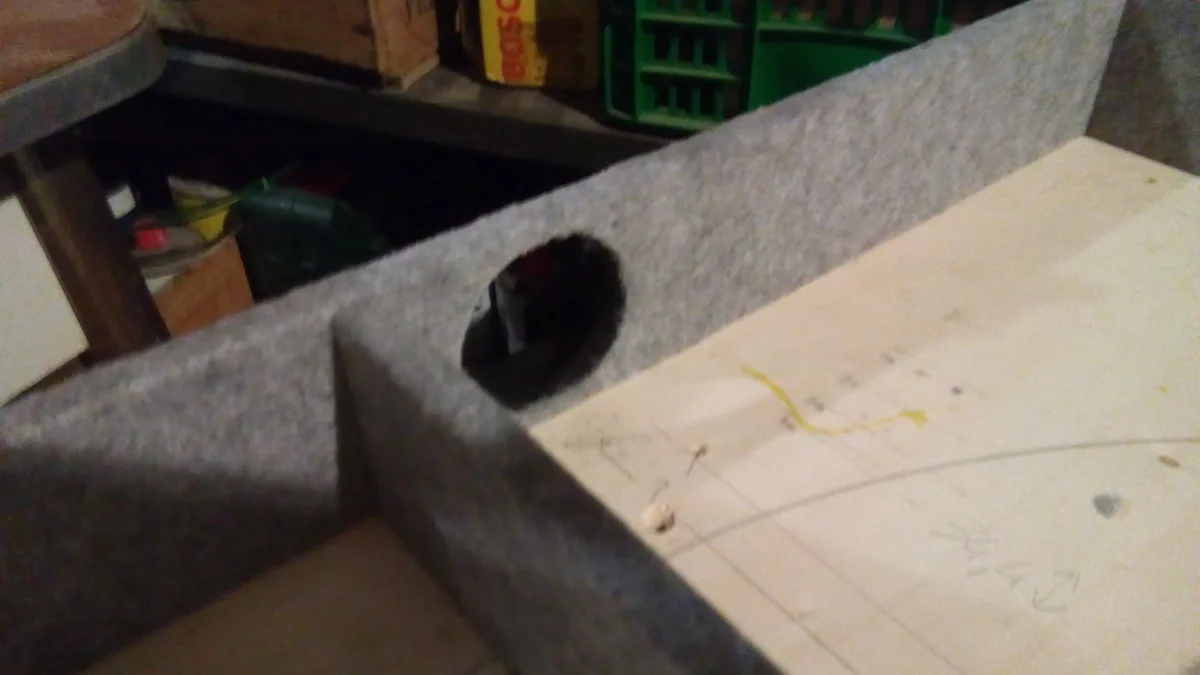

Ciaoooooooo!!! :happy::happy::happy:

…. Ormai …l’arte della sartoria non ha “Quasi” più segreti…

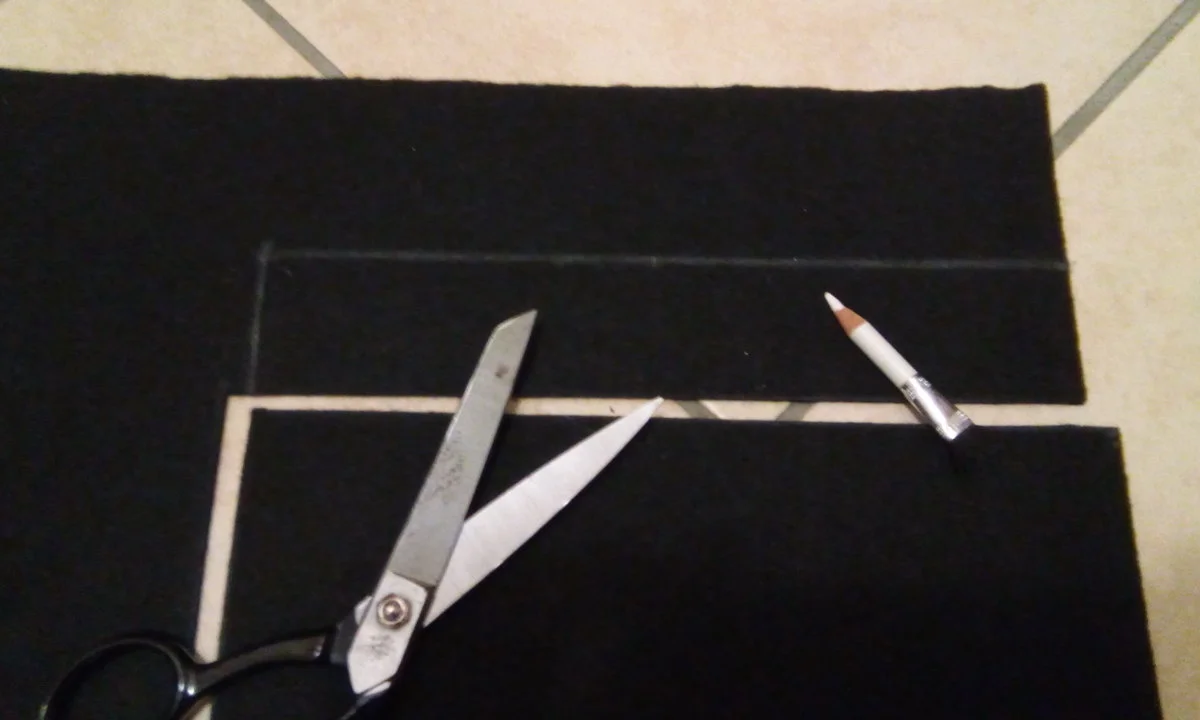

Con forbici da sartoria, Righello e matita bianca… ecco i fondi neri che prendono forma!

Fig.201 Primo taglio seguendo le misure che avevo preso in precedenza e riportate sul feltro con la matita bianca.

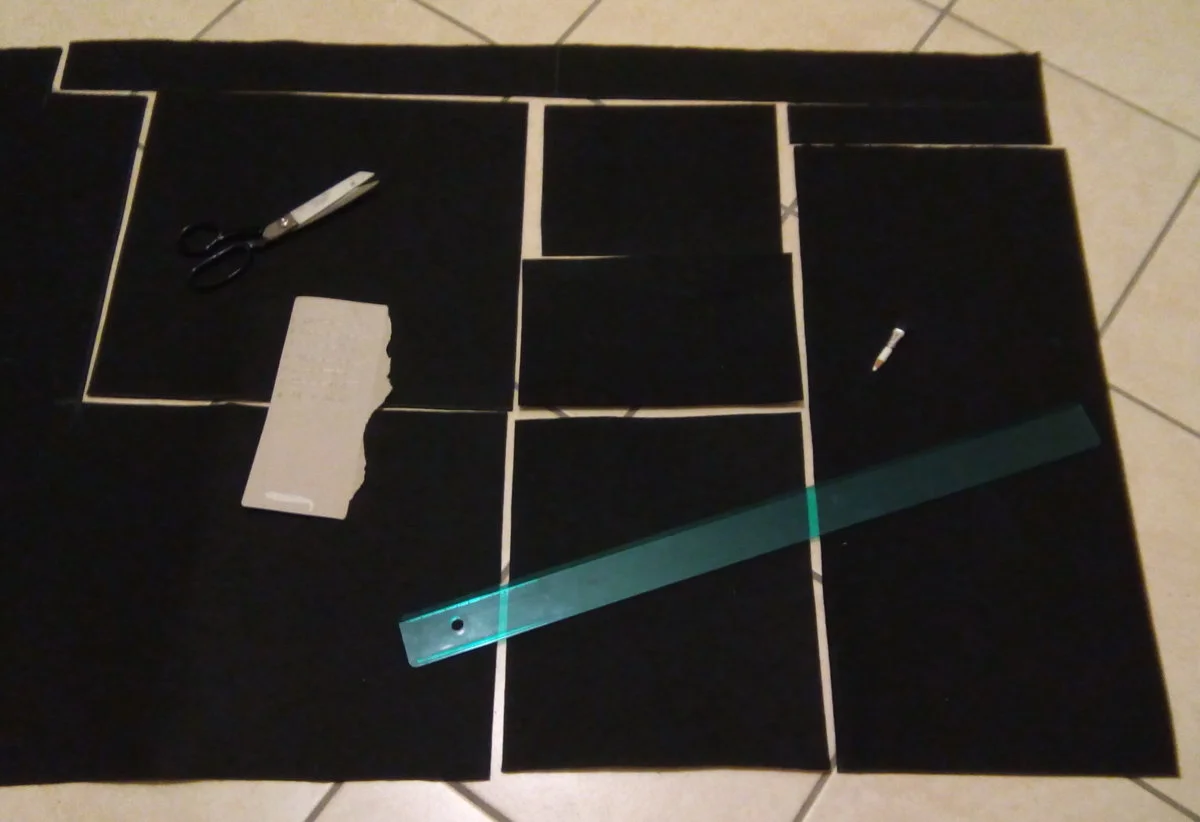

Fig.202 Tutti i tagli realizzati…con mano ferma da vero sarto!!! (Chiamatemi Valentino)


Fig.203 Va bene….una ca**ta era in conto :banghead::banghead::banghead:…infatti….ho sbagliato un taglio…di “solo” 2 Cm…che sarà mai!?!?! :facepalm::facepalm::facepalm:


Fig.204 Ma gli altri 6 tagli , però!!!! :good: …..... Particolare del piccolo vano ateriore.


Fig.205 Particolare del vano Amplificatore.

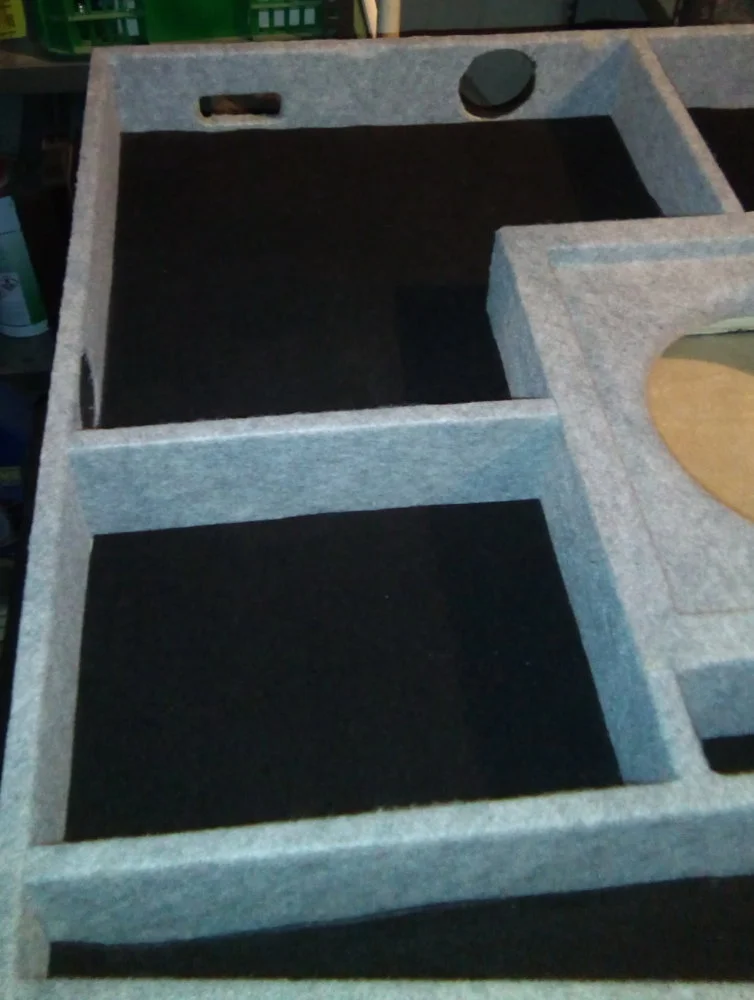

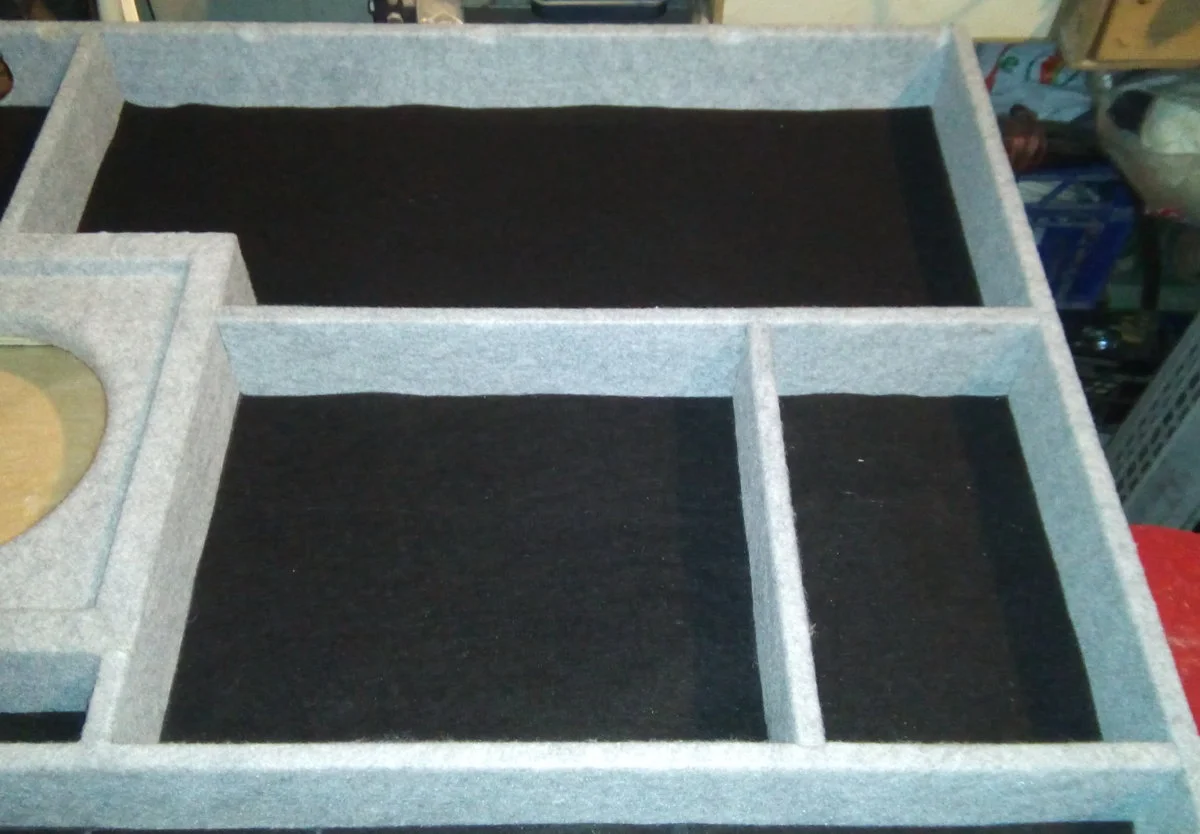

Fig.206 particolare dei vani sulla destra del box.

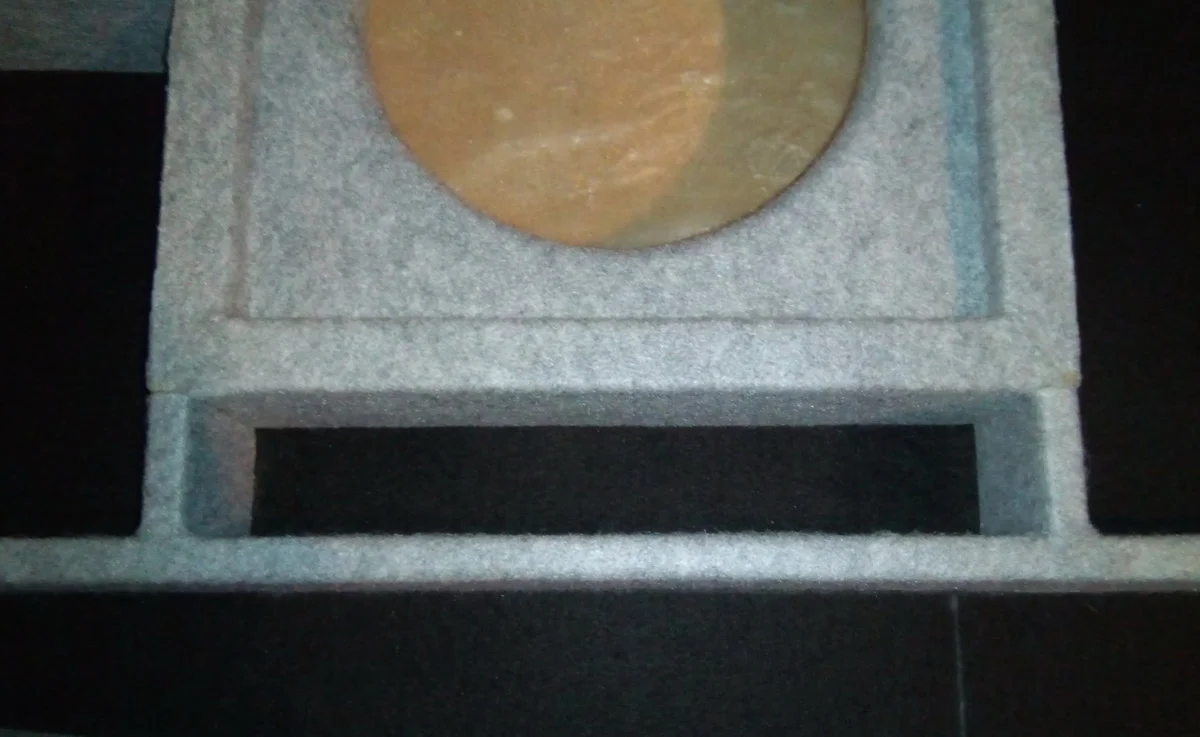

Fig.207 Particolare del “Labirinto” di divisori e fondi…feltrati!

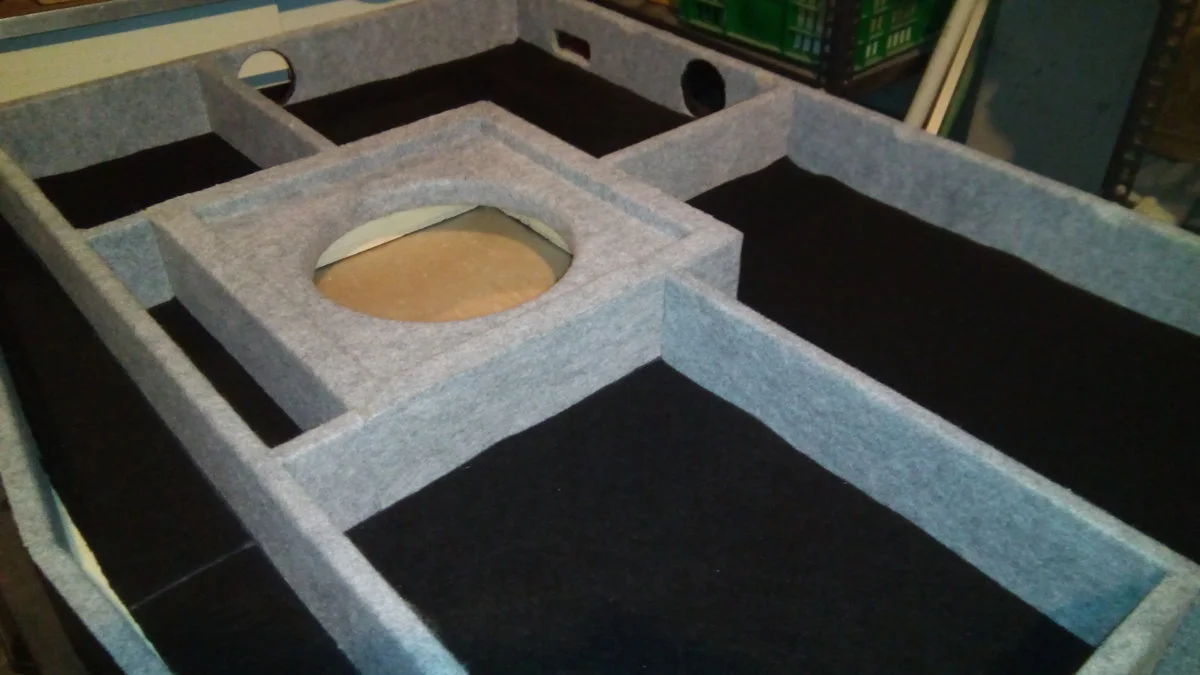

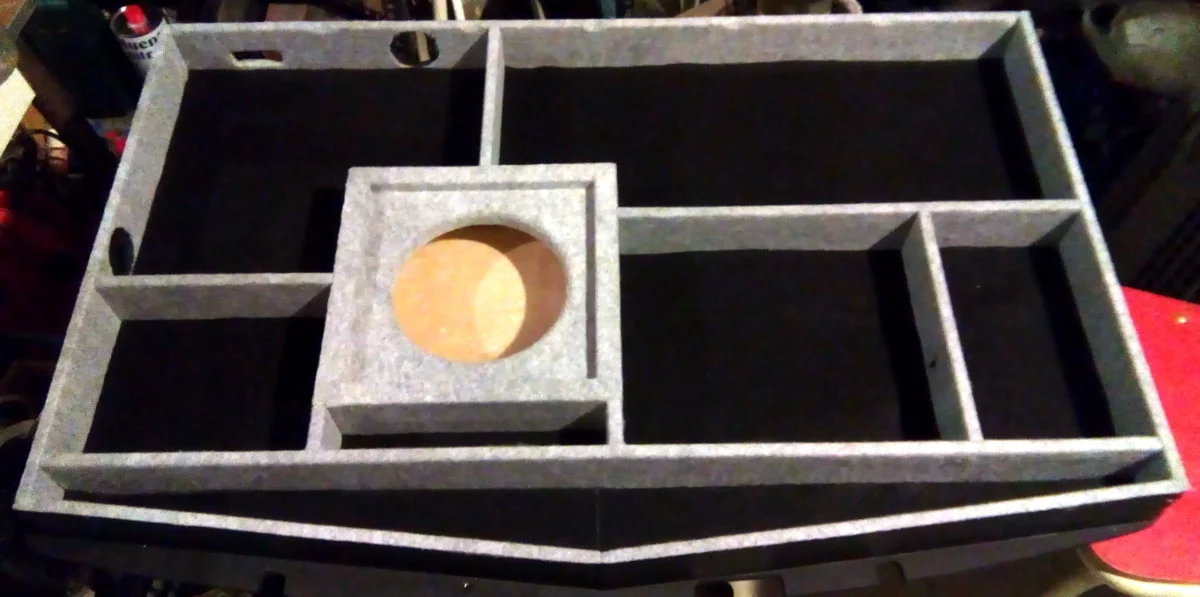

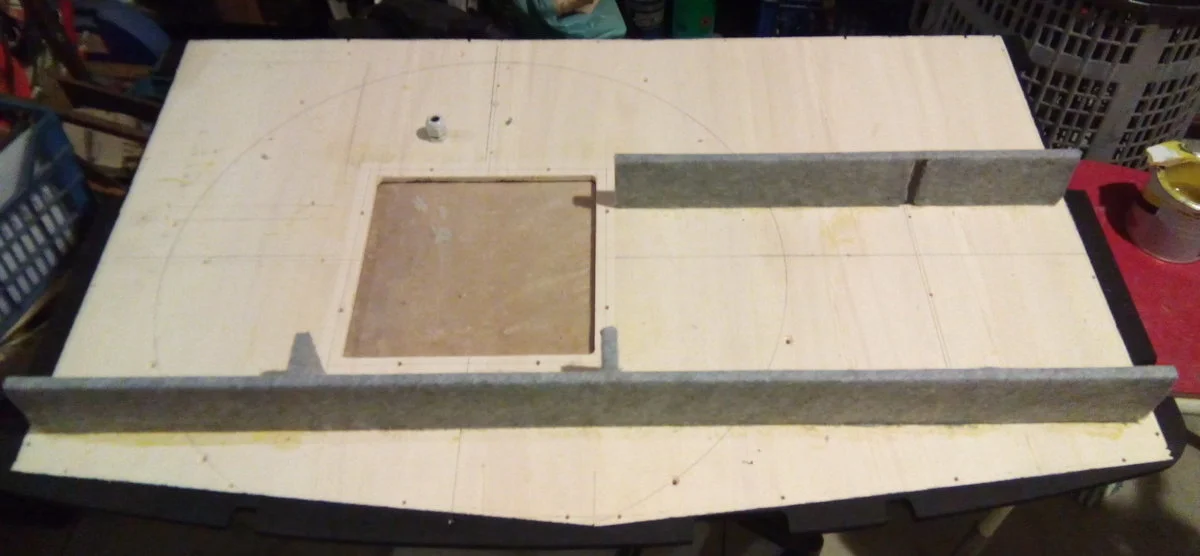

Fig.208 Finalmente … la visione di insieme!!!


La prossima volta rifarò il fondo del vano per l’ombrello e inizierò a montare il pannello superiore , anche lui da ricoprire... ma con la moquette antracite…. Poi il montaggio della vasca e dei componenti Audio.
Ora inizio a trepidare in vista del traguardo!!! :hungry: :hungry: :hungry:

…. Eccomi…
Andiamo subito al sodo…. Con poco tempo a disposizione e troppa smania di vedere il progetto finito….ho accantonato il rifacimento del fondo portaombrelli e mi sono dedicato al rimontaggio delle due metà del pannello superiore e alla ricopertura con la moquette nera (mi ricordavo di averla antracite, ma era nera come l’interno del bagagliaio e del retro dei sedili posteriori…poco male)

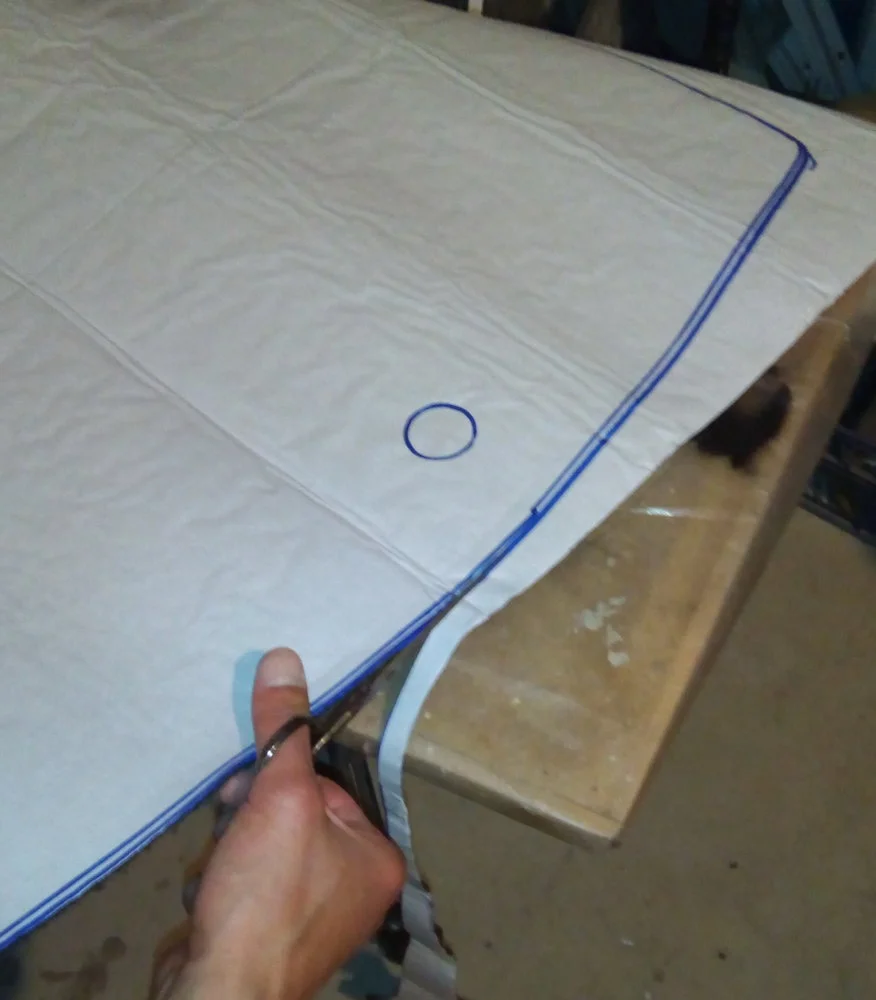

Fig.209 prima di tutto ho sovrapposto il pannello al retro della moquette e ho tracciato la sagoma con un pennarello che in seguito mi è servita per tagliare a misura.


Fig.210 poi ho accostato la moquette al pannello, stando attento a farla aderire bene senza bolle o grinze.

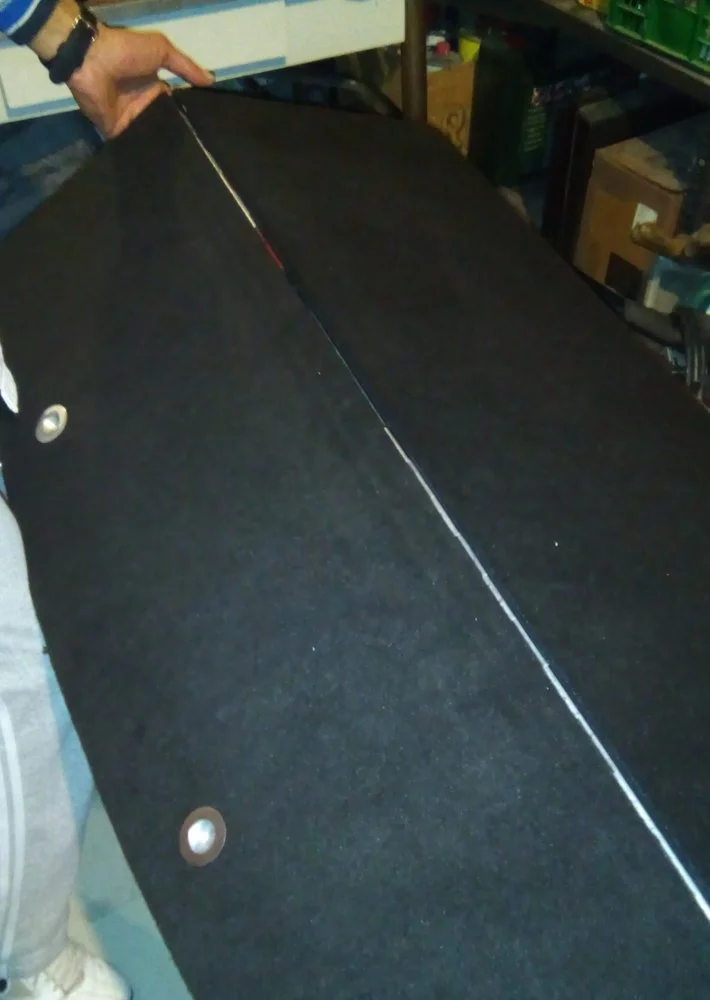

Fig.211 dopo averla attaccata perfettamente al pannello (anche sui bordi verticali) , con il bisturi, ho diviso la moquette in corrispondenza della giunzione del pannello superiore (dove ci sono le cerniere) per permettergli di piegarsi durante l’apertura (risultato…taglio quasi invisibile a pannello dritto)

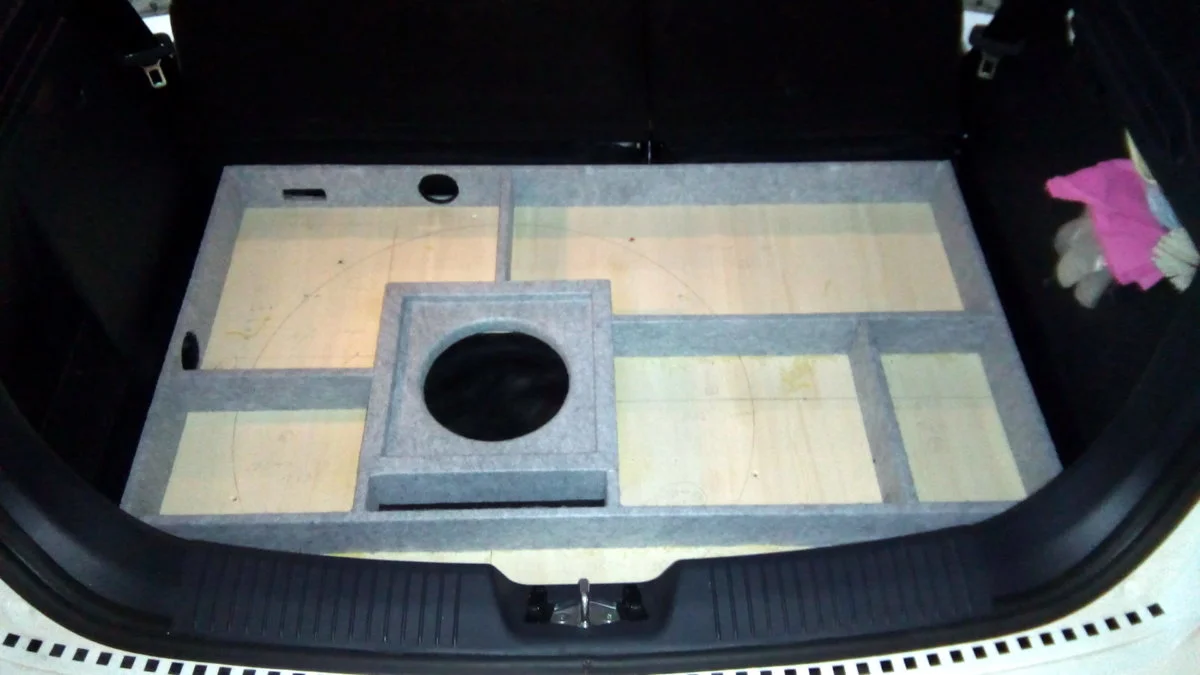

Fig.212 prima di procedere con l’assemblaggio del box e dei componenti…ho voluto fare una prova di installazione in macchina della parte inferiore con la vasca montata, per verificare che non ci fossero interferenze con la scocca e il ruotino sottostante.

Preciso!!!

Ora arriva la fase di montaggio componenti, e quindi ogni errore di progettazione e/o realizzazione si farà notare (tutti i nodi arriveranno al pettine).
Alla prossima!!

Quanto hai finito, ti do le misure per la 500, me ne fai uno? :p
Complimentoni, sul serio!!! Mettici su una striscettina LED come già detto, magari RGB così cambia anche colore :p

…. Sono ancora quì....ad assillarvi con delle novità del progetto….
In primis, Grazie Francy, per il costante interessamento, per i complimenti e per i suggerimenti che mi hai dato (li ho tenuti in considerazione nel corso del progetto)…. Purtroppo per le misure della tua 500 dovresti costantemente girare con un metro (e non solo) per potermele fornire tutte (con la RIO ho avuto necessità di trasferire metro, calibro, e tecnigrafo in macchina per prenderle tutte….e anche così, le cagate le ho fatte ugualmente)….e …se sapessi le ore che ci ho impiegato fin qui…ti passerebbe la voglia di aspettare (le stò registrando su un elenco…alla fine del progetto le elencherò tutte…comprese le spese del materiale, per dare un’ordine di grandezza a chi vorrà cimentarsi con un progetto simile)…Ora passiamo alle news…
... Dovendo fissare in maniera solidale ma removibile le due manigliette del pannello superiore, ho escogitato un sistema a vite con contrasto.

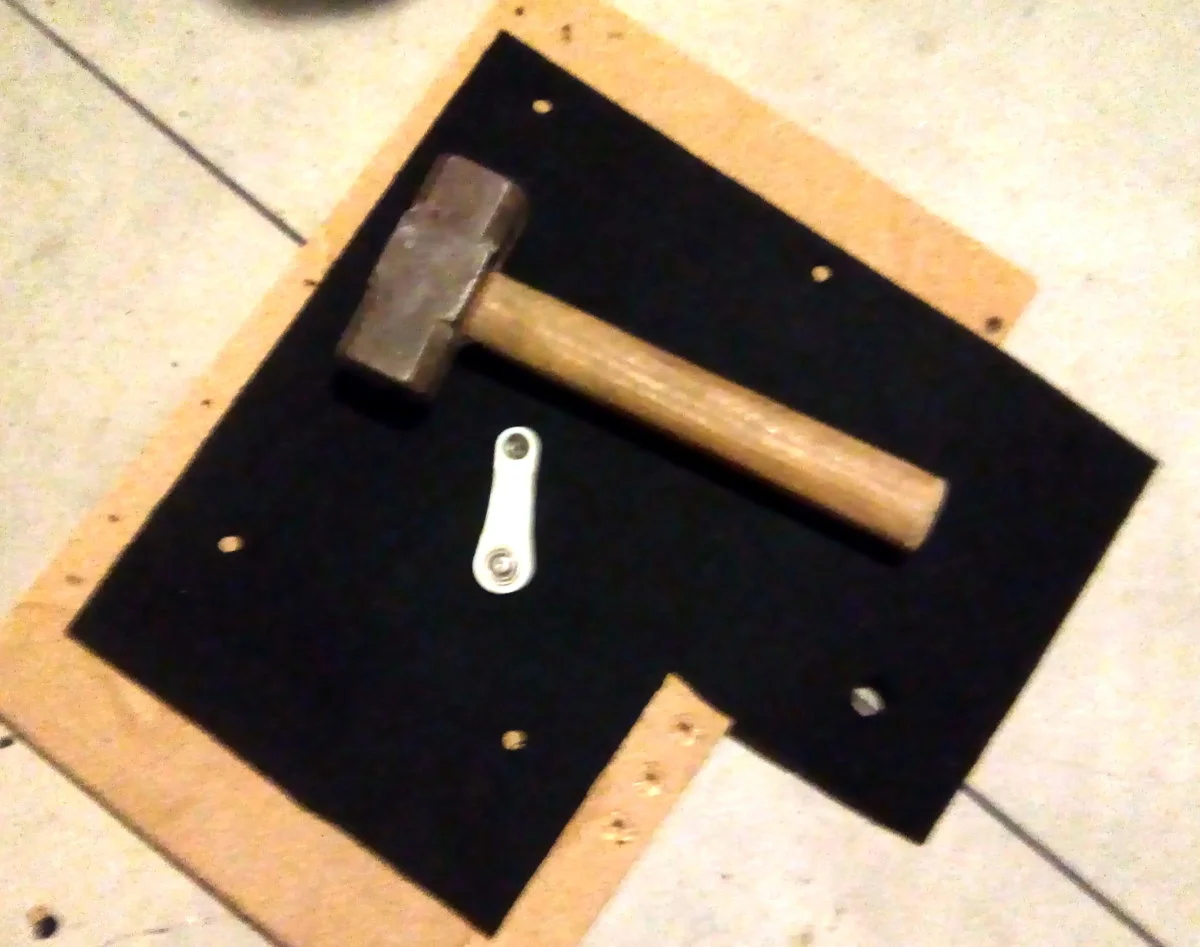

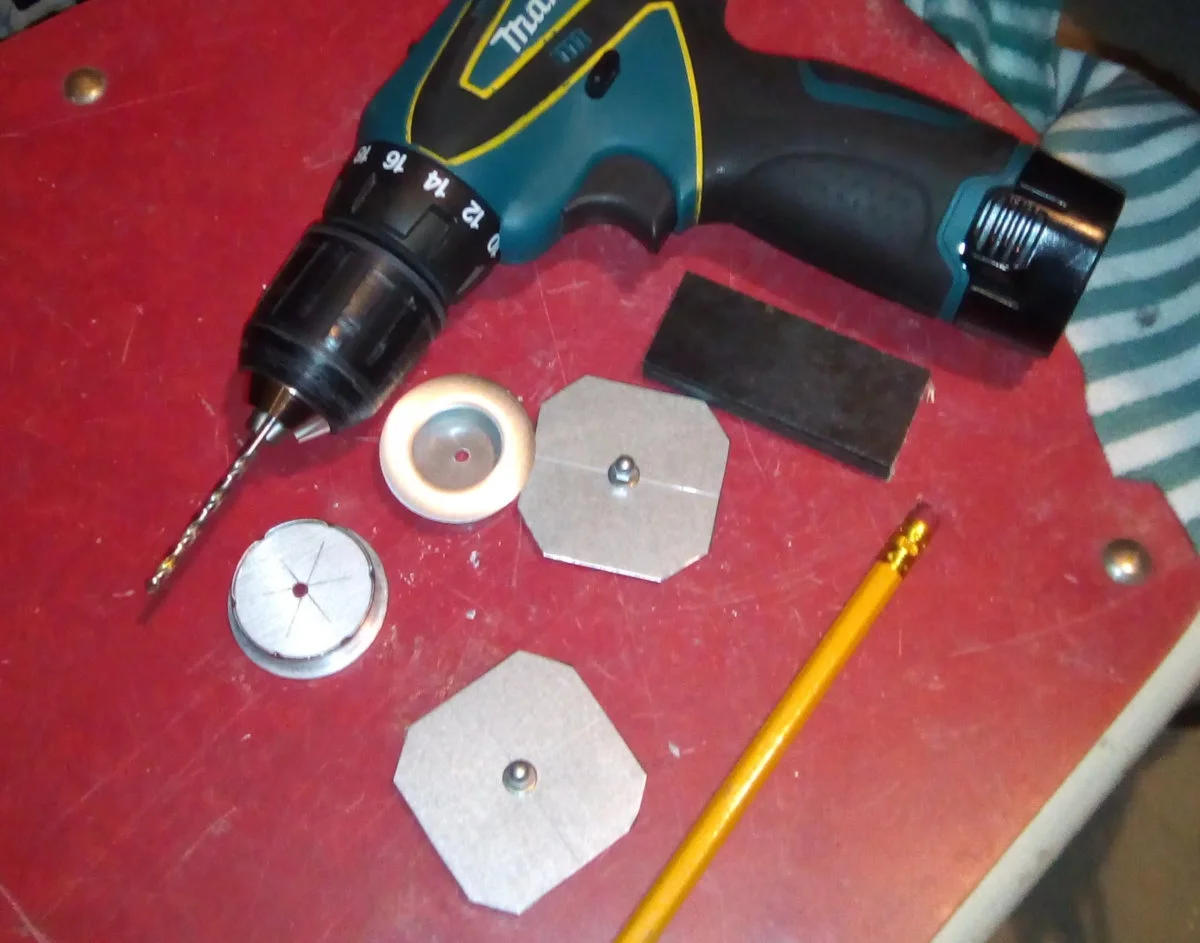

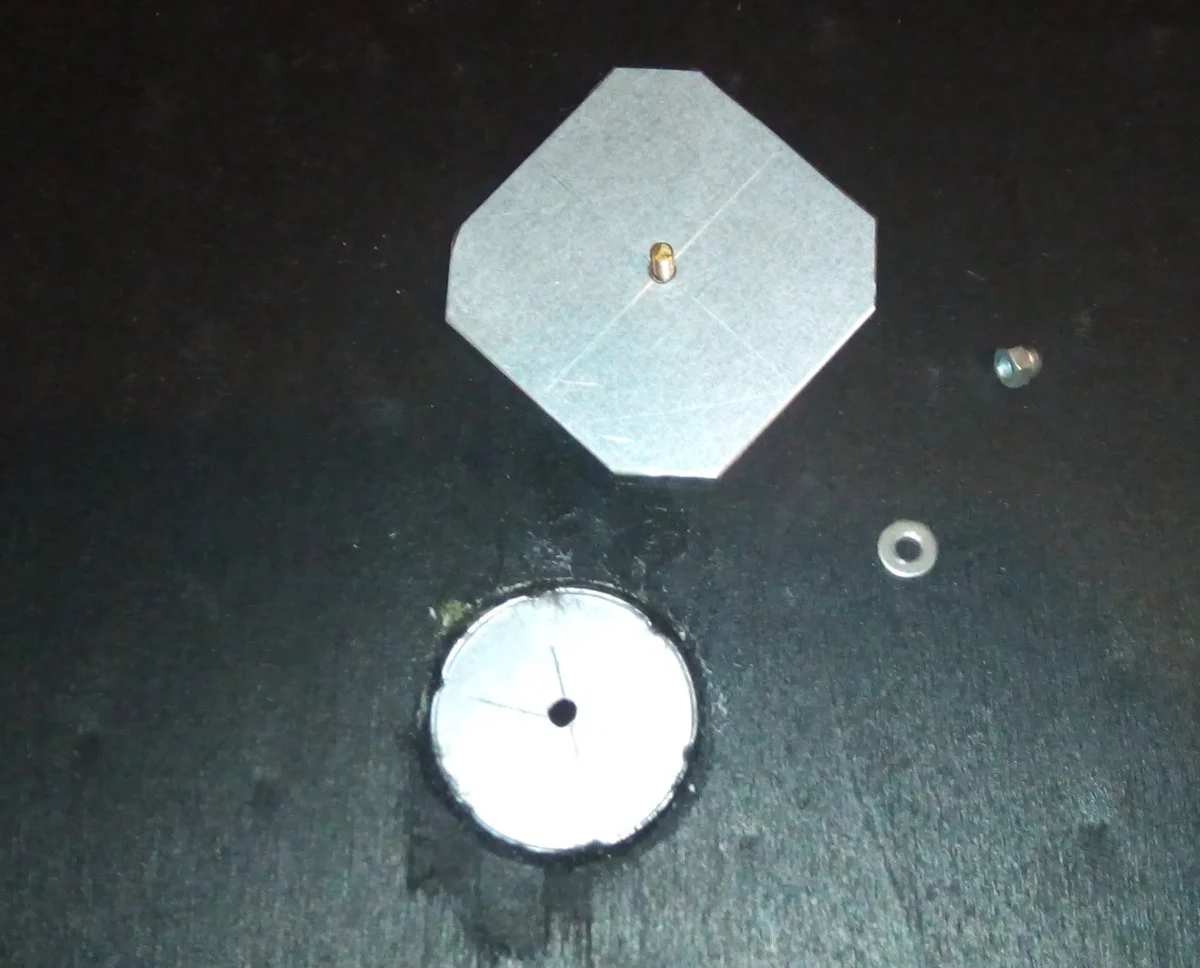

Fig.213 prima ho realizzato due placchette di contrasto di dimensione superiore al diametro della maniglietta…poi ho forato entrambi i componenti al centro per far passare una vite metrica M3x10.


Fig.214 poi ho inserito la maniglietta nel suo foro sul pannello superiore.

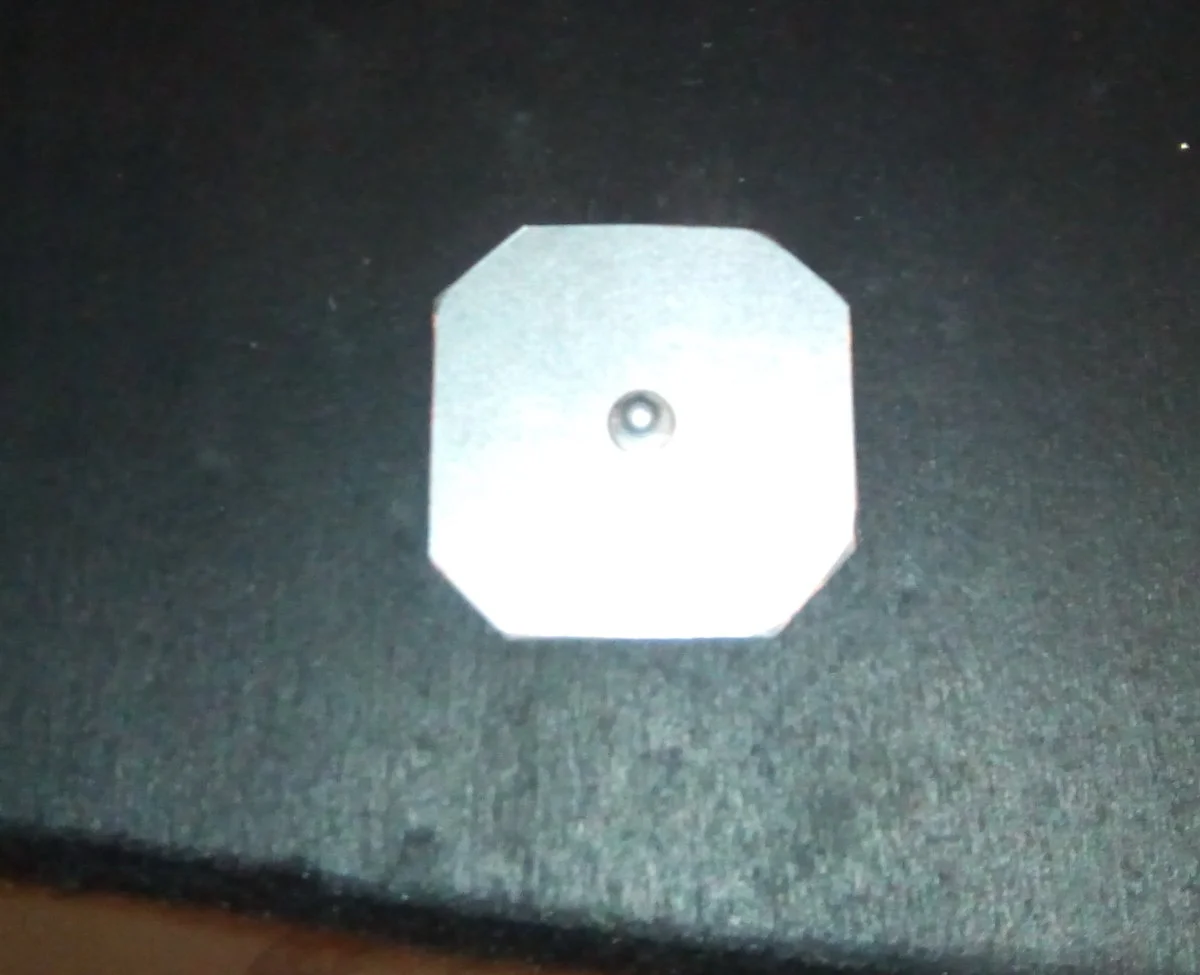

Fig.215 conseguentemente ho posizionato la placchetta e la vite di contrasto nella parte posteriore del pannello.

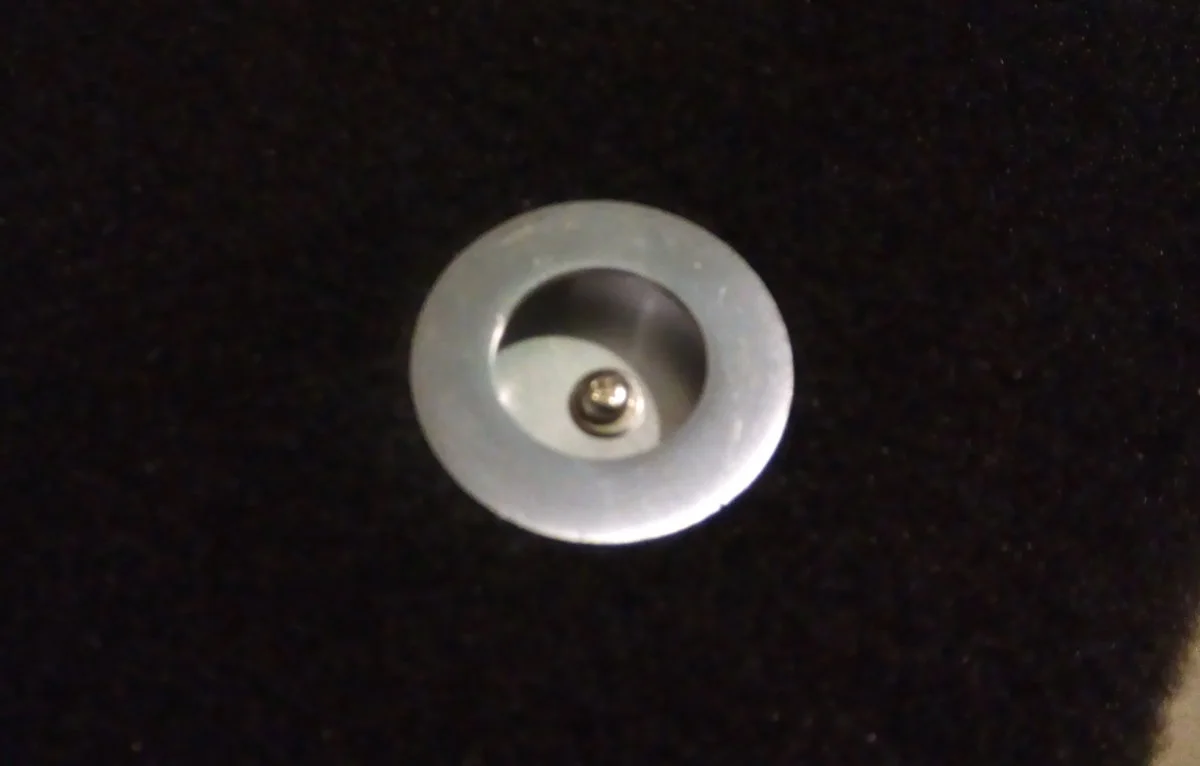

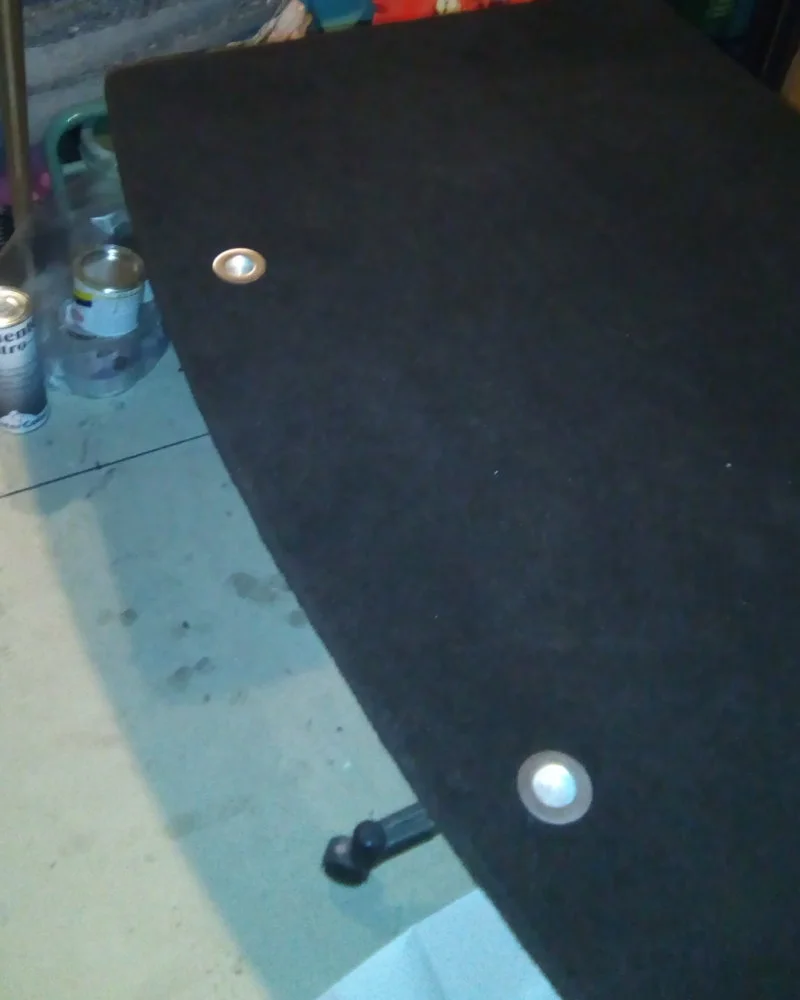

Fig.216 ed ecco la maniglietta fissata al suo posto (sicuro che non salterà fuori durante l’apertura del pannello)

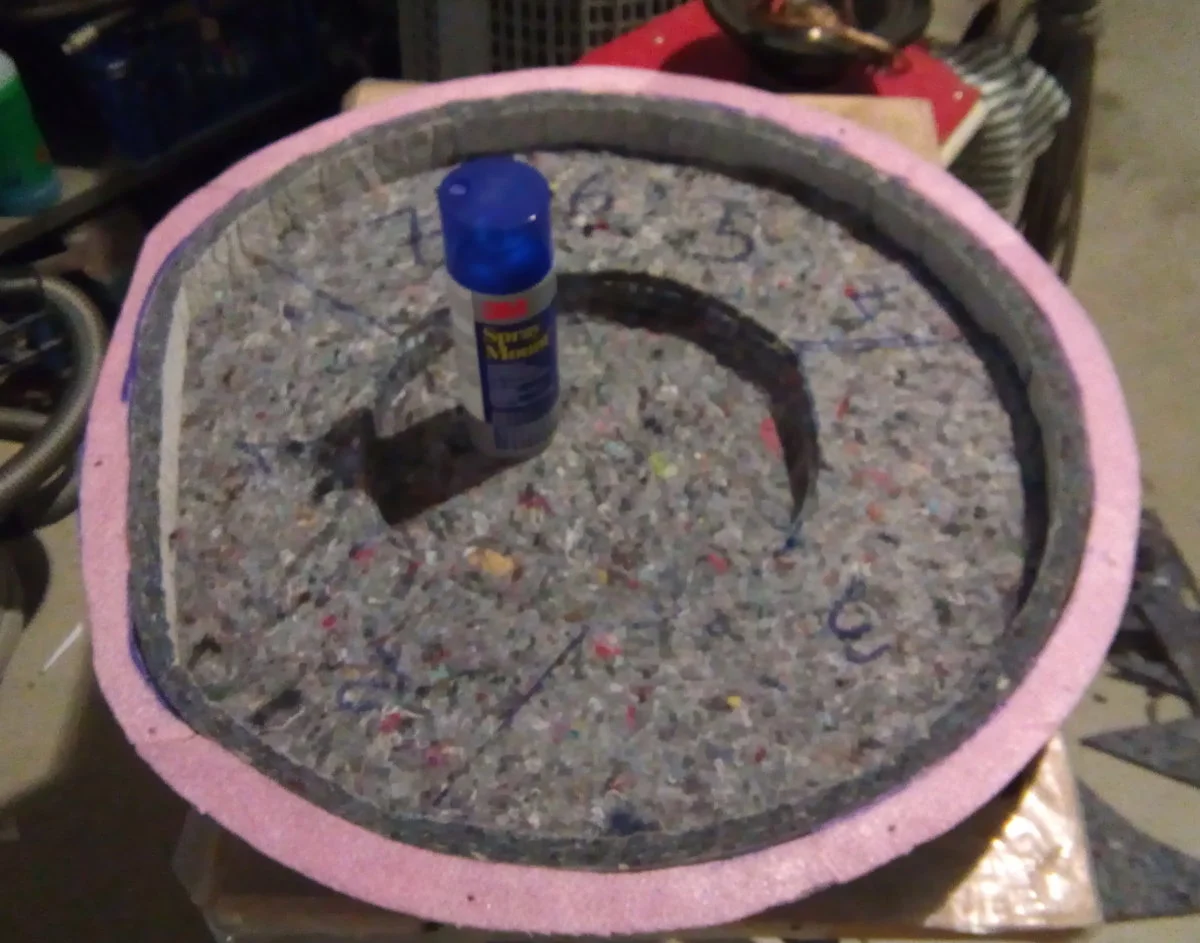

Fig.217 lo step seguente è stato, imbottire la vasca con il tappetino di materiale anti vibrazione per avere una migliore risposta dal woofer (più tonda) …e visto che non avevo un pezzo di tappetino grande come la vasca…ho “giocato” a puzzle con i pannelli a mia disposizione,tagliandoli e facendoli combaciare ad uno a uno.


Fig.218 dopo aver fissato il woofer al castello… ho fissato la vasca al pannello inferiore (con viti M5x20 a testa svasata e rondelle di Ø15 per aver più superficie di contatto) facendo attenzione a far combaciare tutti i fori fatti in precedenza e assicurandomi di non avere fessure tra le parti.

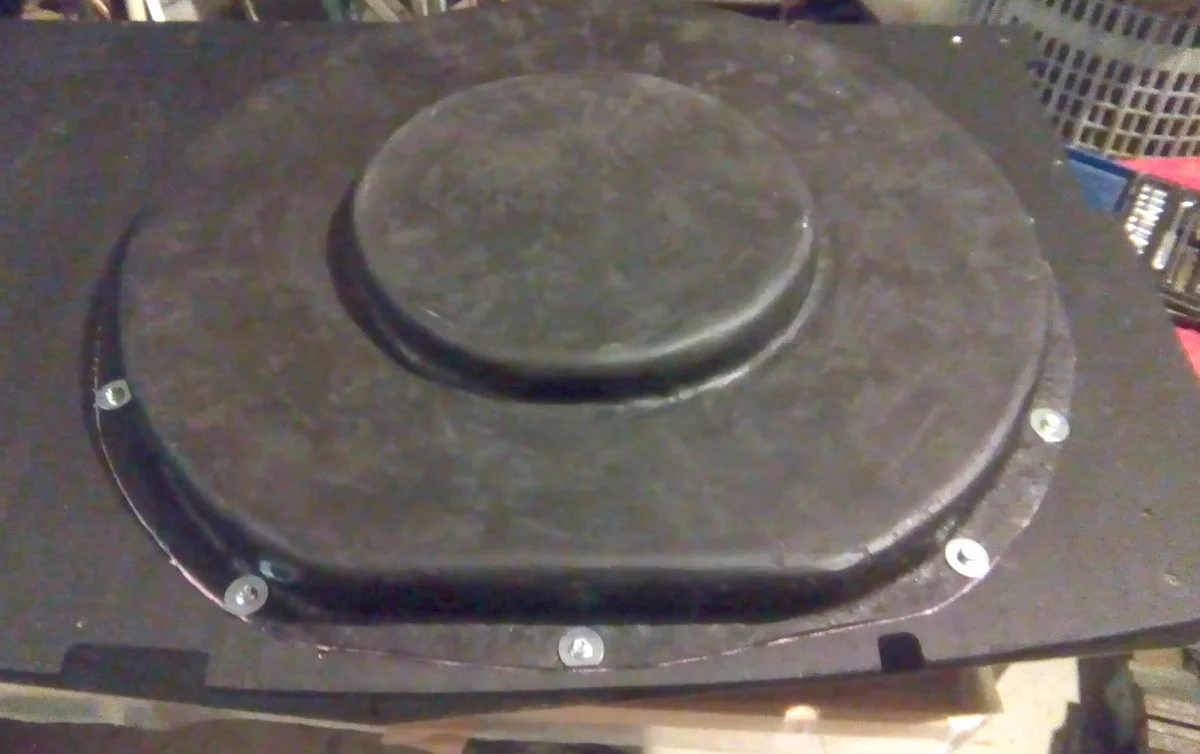

Fig.219 ecco la vasta fissata (modello Frankenstein)


Fig.220 il passo successivo è stato, fustellare il tappetino del vano amplificatore, creando delle aperture nelle quali far passare le viti di fissaggio dell'amplificatore e il passaparete per il cavo woofer.

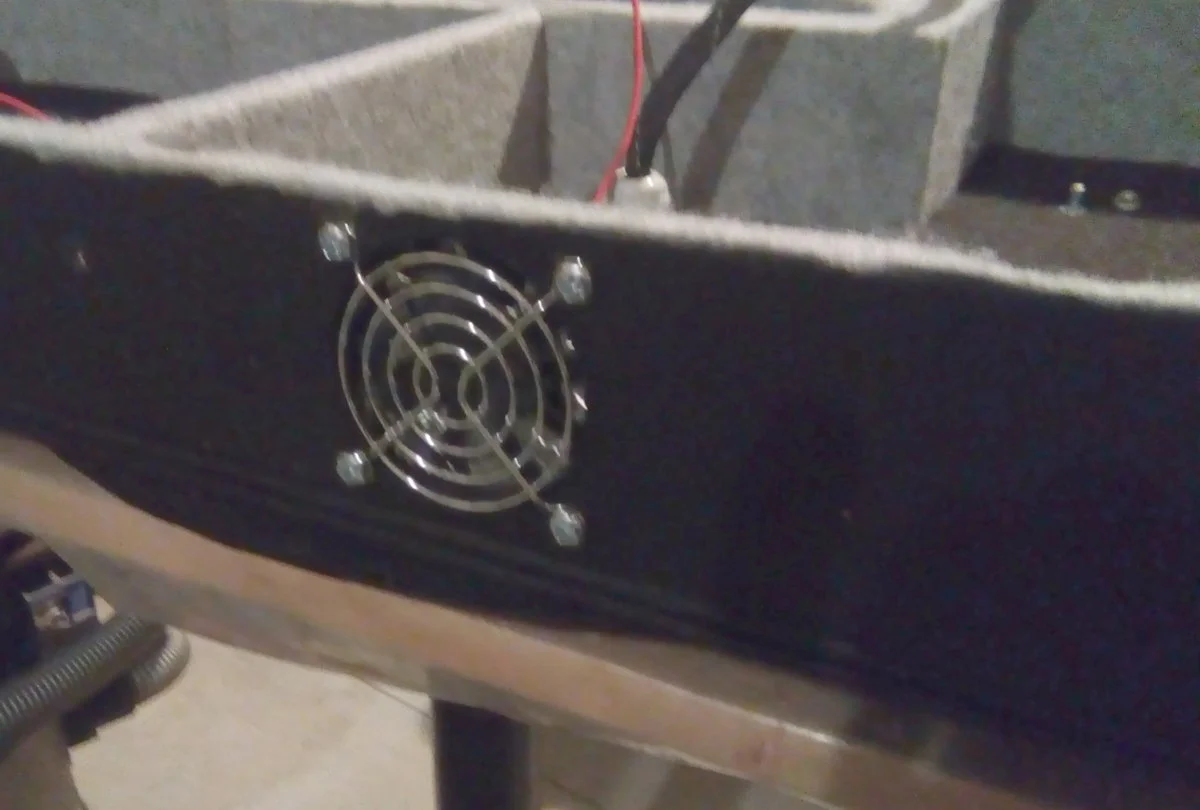

Fig.221 conseguentemente ho iniziato a montare i componenti….prima le ventole di raffreddamento e le loro griglie di protezione….vista dall’ esterno.

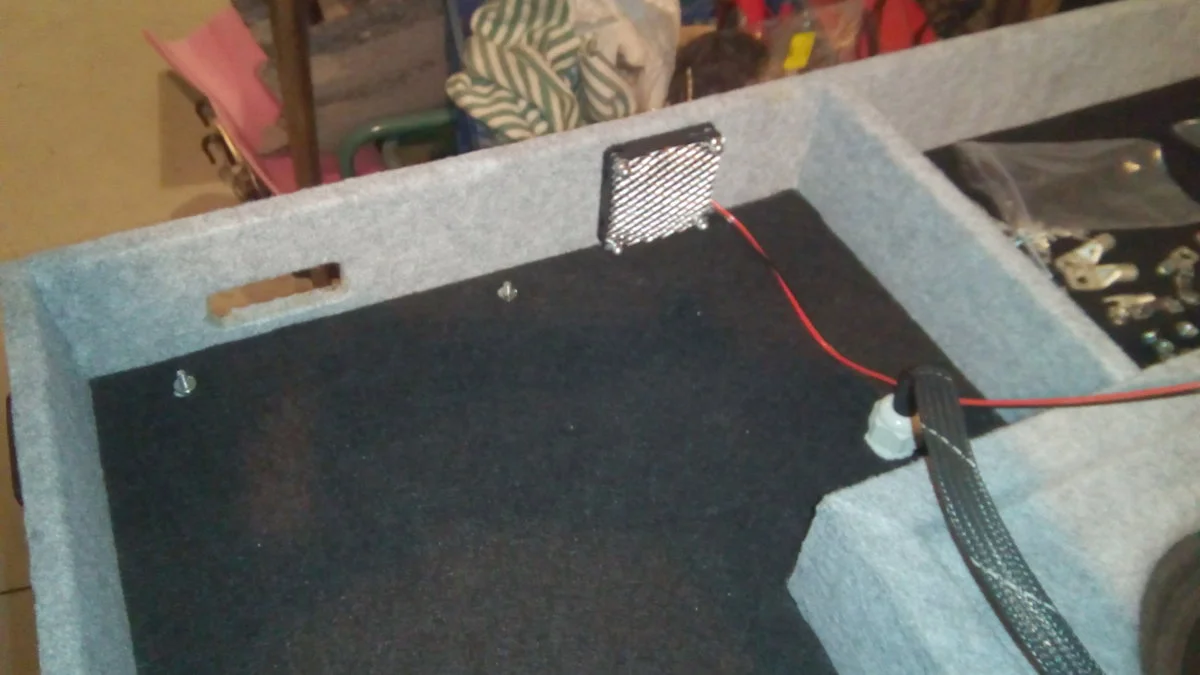

Fig.222 e ventola vista dall’interno Box.

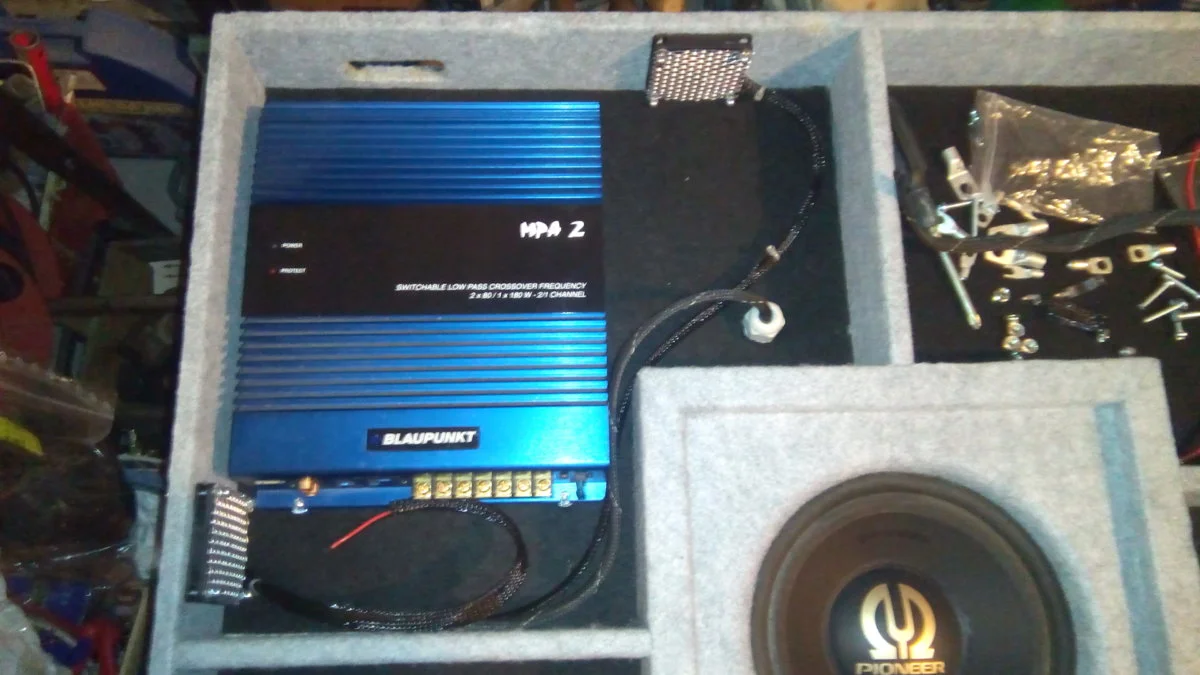

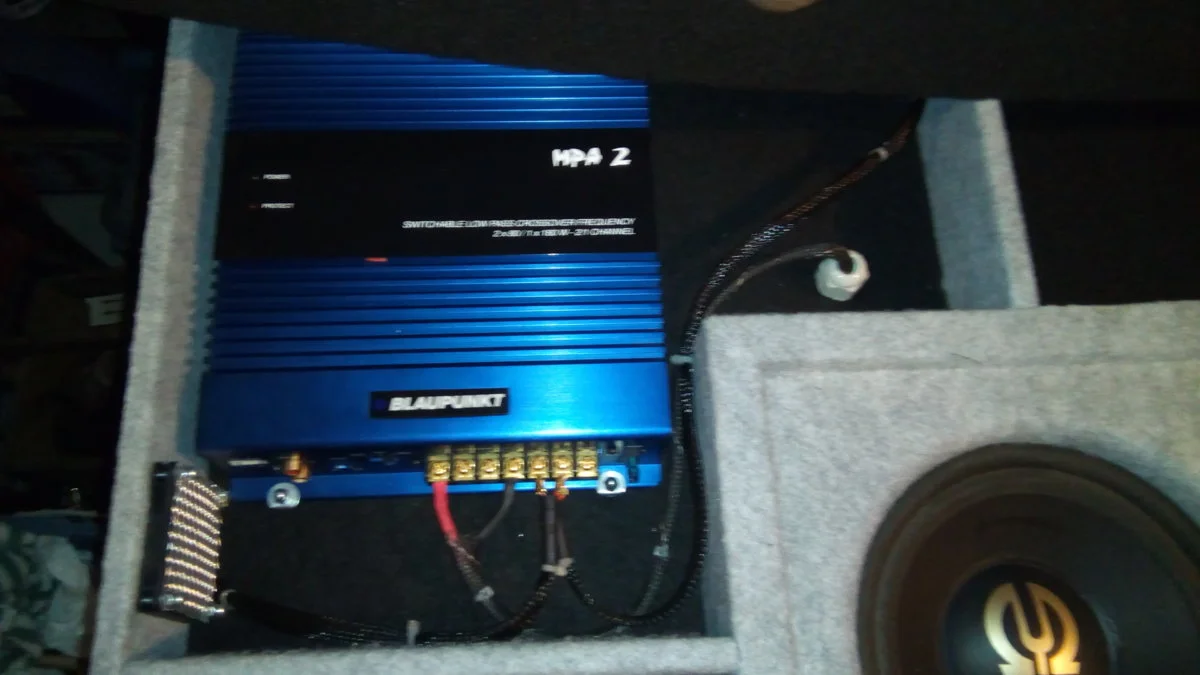

Fig.223 poi ho posizionato l’amplificatore per vedere il passaggio dei cavi e la loro lungheza (inguainati in una calza in PVC per dare un aspetto più ordinato)…ecco la visione d’insieme.


Per ora è tutto gente….alla prossima volta!!! :) :driving: :)

Complimenti per l'estrema cura dei dettagli, oserei dire maniacale. Complimenti anche per il reportage.... veramente bravo!

Grazie Jacksuff...si, effettivamente alle volte ho confuso la precisione con la pignoleria...ma ci tenevo troppo!! :D:D:D

Ragazzi…dopo 4 mesi e 10 giorni di attesa….posso dire che il grosso del lavoro è ultimato…almeno per quanto riguarda il box…ora mi attende un lavoro di smontaggio degli interni dell’auto per cablare l’alimentazione amplificatore, i sagnali audio e i comandi ventole, nonchè altre piccole cosucce, tipo la retrocamera e la luce led aggiuntiva per illuminazione baule…e forse altro….:rolleyes::rolleyes::rolleyes:
Eccovi gli ultimi sviluppi…
Fig.224 ho finito di collegare le ventole e il woofer all’amplificatore …


Fig.225 poi ho fissato il pannello superiore al box

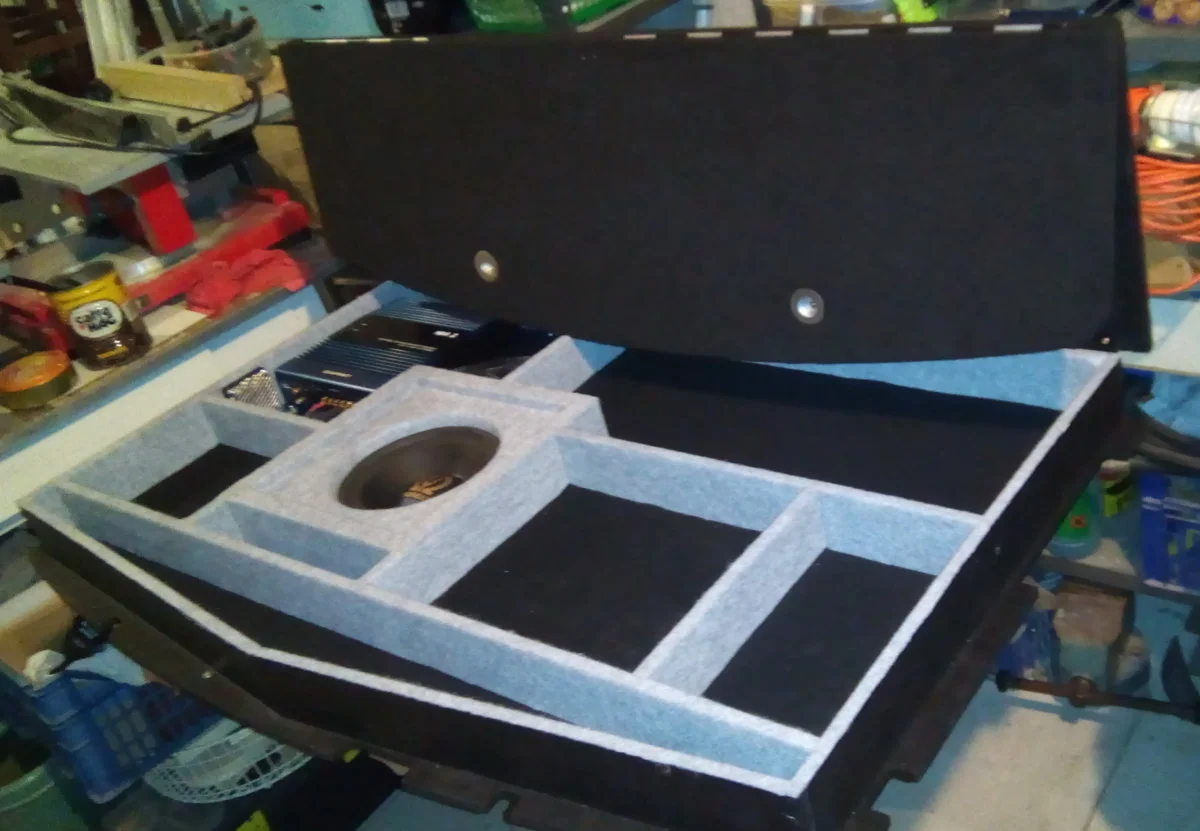

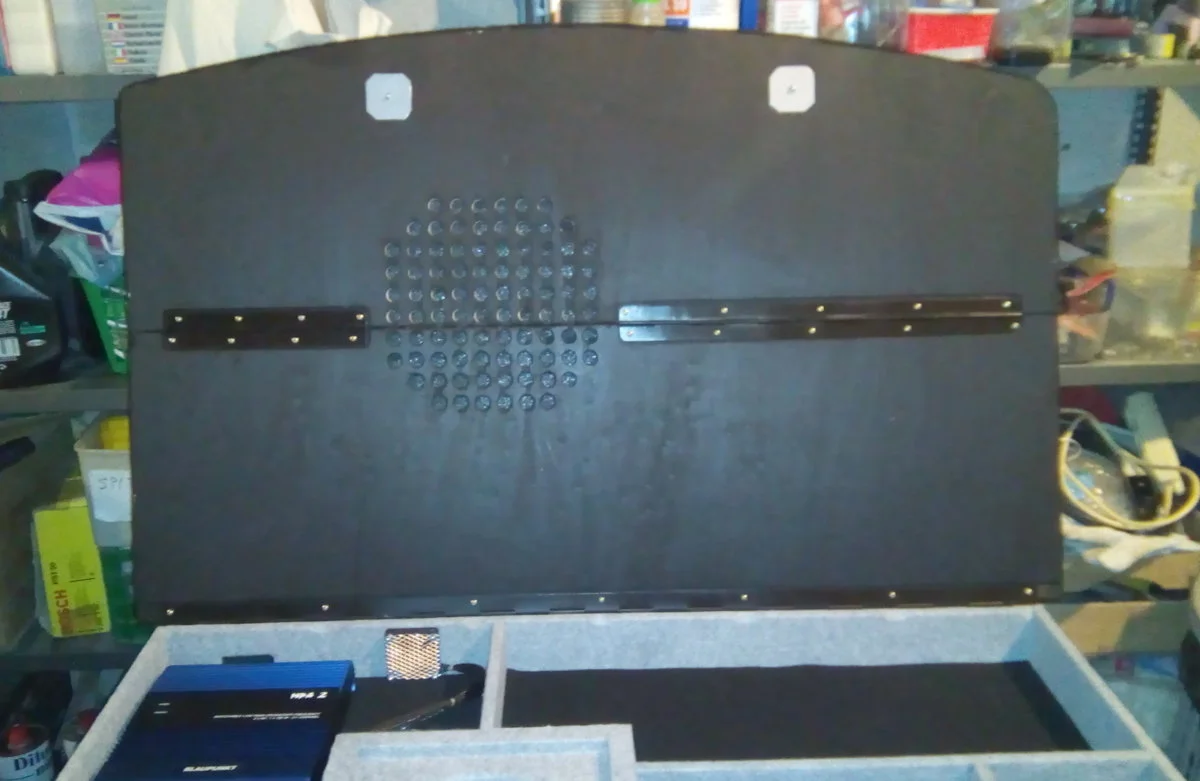

Fig.226 ecco come si presenta il tutto montato a coperchio aperto (anche se ho il sospetto che non riuscirò ad aprirlo tutto in questo modo per via dell’inclinazione degli schienali dei sedili posteriori.)

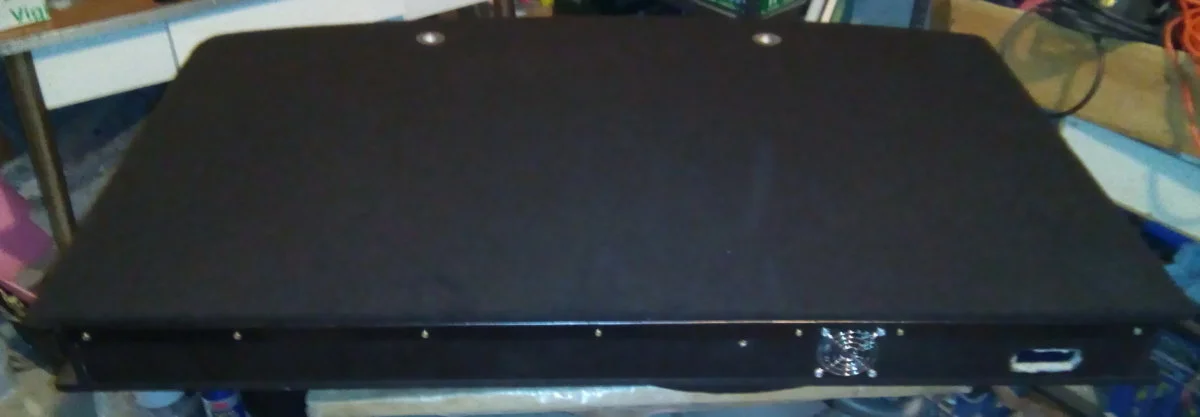

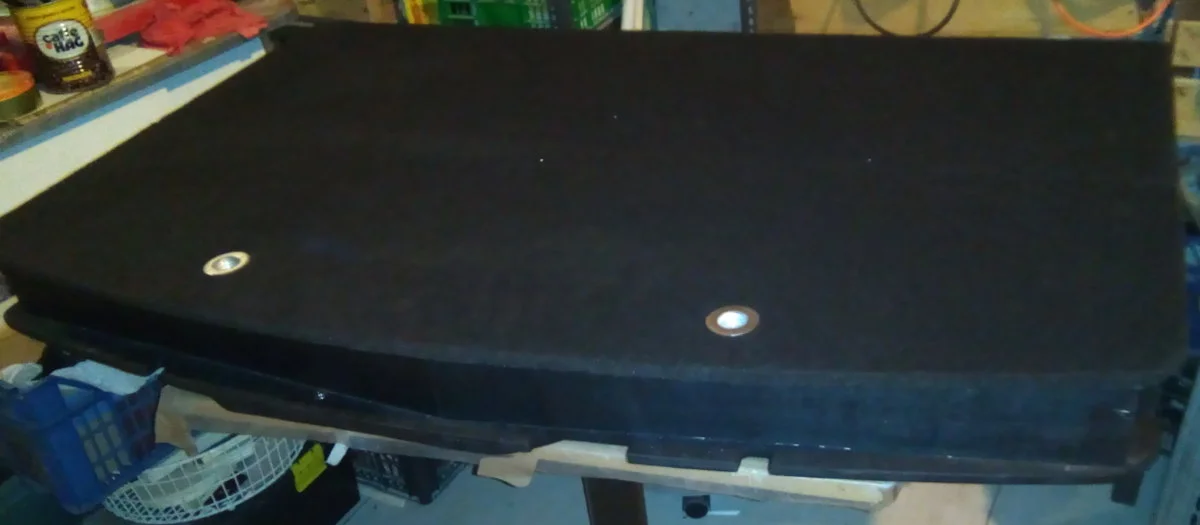

Fig.227 coperchio chiuso (vista anteriore)

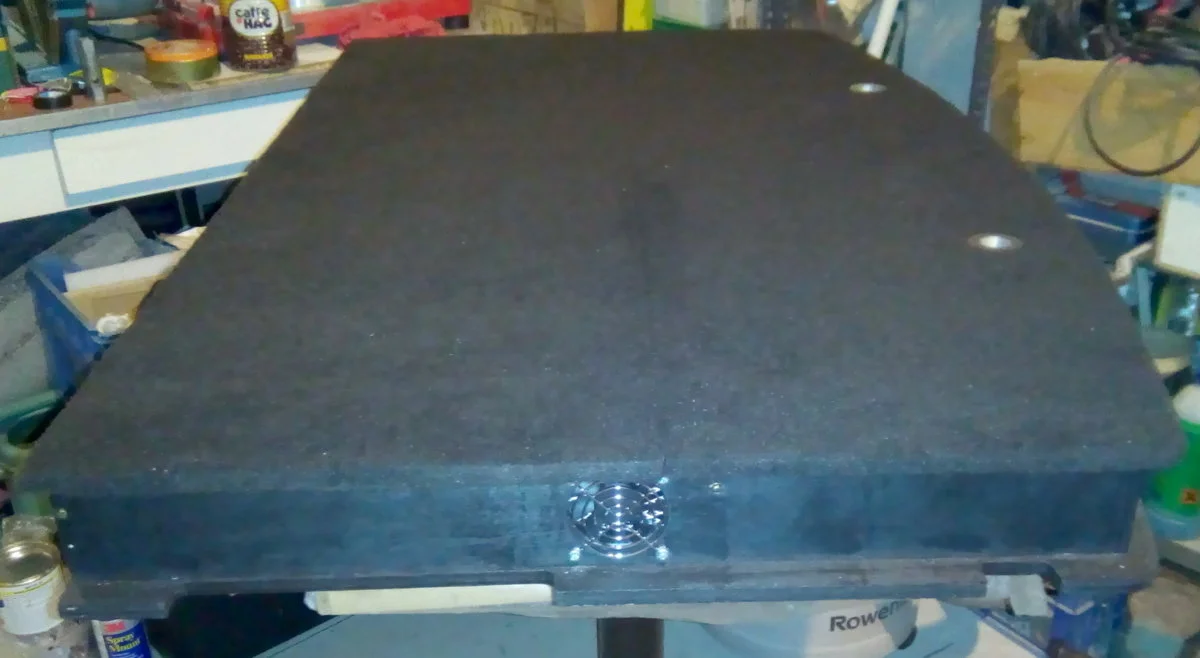

Fig.228 vista posteriore


Fig.229 vista laterale


Tutto questo è stato il risultato del mio tempo, lavoro, sangue, sudore e lacrime (vi posso assicurare che ci sono state tutte quante queste cose) …
Ora rimane una sensazione di soddisfazione mista ad un senso di vuoto per l’imminente conclusione di tutto il progetto….
Spero che questo progetto possa ispirare qualcuno a cimentarsi con qualcosa di simile (addirittura migliore) e che il tempo che avete passato a leggere questi post sia stato per voi interessante come lo è stato per me scriverli….
A presto....spero :good::good::good:

Grazie Inziga72,
veramente ottimo lavoro!!!!
Potresti postare qualche foto del box montato sull'auto per concludere in bellezza :)
